Расчёт металлического каркаса многоэтажного здания

Определение жесткостей диафрагмы

Конструируем раскосы диафрагмы из равнополочных уголков №160´16:

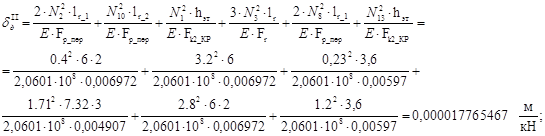

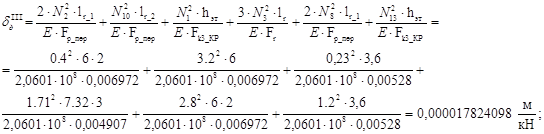

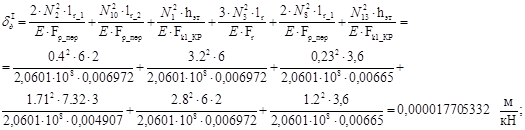

Определяем сдвиговую жесткость диафрагмы:

, где – высота этажа;

Усилия в стержнях определяем по программе SCAD результаты представлены в графическом виде на рис.1

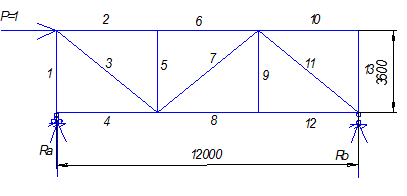

Рис. 1 схема рамы, цифрами показаны номера стержней.

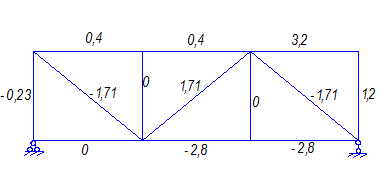

Рис. 2 усилия в элементах (кН)

Составление матрицы жесткости рамы и диафрагмы

Определение податливости рамы и диафрагмы от изгиба

Податливость рамы от изгиба определяем методом конечных элементов по программе RGR2001 прикладывая в расчетных точках единичную силу.

ПРОГРАММА МКЭ-4ПСС. РАСЧЕТ РАМ МЕТОДОМ КОНЕЧНЫХ ЭЛЕМЕНТОВ.

User name:

User group:

ШИРИНА ПОЛОСЫ Н= 4

МАССИВ ТИПОРАЗМЕРОВ ЭЛЕМЕНТОВ

1 2 3

МАССИВ ДЛИН ЭЛЕМЕНТОВ

21.6 21.6 21.6

МАССИВ ЖЕСТКОСТЕЙ ЭЛЕМЕНТОВ

238000000 157200000 78000000

МАТРИЦА ИНДЕКСОВ ЭЛЕМЕНТОВ 1-ГО ТИПА

0 0 1 2

1 2 3 4

3 4 5 6

ЗАГРУЖЕНИЕ 1

ВЕКТОР НАГРУЗОК:

P( 1 )= 1P( 2 )= 0P( 3 )= 0P( 4 )= 0

P( 5 )= 0P( 6 )= 0

ВЕКТОР ПЕРЕМЕЩЕНИЙ:

V(1)= 2.950405E-03 V(2)= 3.512386E-04 V(3)= 7.376012E-03 V(4)= 3.512386E-04

V(5)= 1.180162E-02 V(6)= 3.512384E-04

ЭЛEMEHТ- 1. QH= -1.00000 QK= 1.00000 MH= -12.60000 MK= -0.00001

ЭЛEMEHТ- 2. QH= 0.00000 QK= -0.00000 MH= 0.00000 MK= 0.00000

ЭЛEMEHТ- 3. QH= 0.00000 QK= -0.00000 MH= 0.00000 MK= 0.00000

ЗАГРУЖЕНИЕ 2

ВЕКТОР НАГРУЗОК:

P( 1 )= 0P( 2 )= 0P( 3 )= 1P( 4 )= 0

P( 5 )= 0P( 6 )= 0

ВЕКТОР ПЕРЕМЕЩЕНИЙ:

V(1)= 7.376013E-03 V(2)= 1.053716E-03 V(3)= 2.397021E-02 V(4)= 1.448642E-03

V(5)= 4.222309E-02 V(6)= 1.448641E-03

ЭЛEMEHТ- 1. QH= -1.00000 QK= 1.00000 MH= -25.19998 MK= 12.59999

ЭЛEMEHТ- 2. QH= -1.00000 QK= 1.00000 MH= -12.60000 MK= -0.00000

ЭЛEMEHТ- 3. QH= 0.00000 QK= -0.00000 MH= 0.00001 MK= -0.00001

ЗАГРУЖЕНИЕ 3

ВЕКТОР НАГРУЗОК:

P( 1 )= 0P( 2 )= 0P( 3 )= 0P( 4 )= 0

P( 5 )= 1P( 6 )= 0

ВЕКТОР ПЕРЕМЕЩЕНИЙ:

V(1)= 1.180162E-02 V(2)= 1.756193E-03 V(3)= 4.222308E-02 V(4)= 2.940969E-03

V(5)= 8.268129E-02 V(6)= 3.345968E-03

ЭЛEMEHТ- 1. QH= -1.00000 QK= 1.00000 MH= -37.79997 MK= 25.19997

ЭЛEMEHТ- 2. QH= -1.00000 QK= 1.00000 MH= -25.20001 MK= 12.60001

ЭЛEMEHТ- 3. QH= -1.00000 QK= 1.00000 MH= -12.60000 MK= -0.00002

Матрица податливости для диафрагмы и рамы от изгиба:

2.3 Определение податливости от сдвига

Расчетная схема системы:

Смещения от единичной силы сдвига будут следующими:

б11=б21=б31=Н1/ GFусл1

б22=б32=б21+ Н2/ GFусл2

б33=б23+ Н3/ GFусл3

Для рамы:

11=21=31=21,6/52540=0,000411(м/кН)

22=32=0,000411+21,6/50550=0,000838(м/кН)

33=0,000838+21,6/42280=0,00135(м/кН)

Матрица податливости для рамы от сдвига:

Для диафрагмы:

11=21=31=21,6/237216.68=0,0000531(м/кН)

22=32=0,0000531+21,6/236413.71=0,0001064(м/кН)

33=0,0001064+21,6/235636.05=0,000168(м/кН)

Матрица податливости для диафрагмы от сдвига:
