Разработка архитектурно-конструктивного проекта станции нейтрализации промышленных стоков

Приложение 4

2.4. Подбор стрелового крана

При подборе крана определяются требуемые значения параметров:

- требуемая грузоподъемность, м;

- требуемая высота подъема крюка, м;

- треб

уемый вылет крюка, м;

- требуемая длина стрелы.

Требуемая грузоподъемность:

= qэ + qr = 14,2 + 0,34 = 14,54 т.,

где qэ – масса наиболее тяжелого элемента, которым является стропильная ферма.

qr – масса траверсы,

требуемая высота подъема крюка:

где ho – превышение опоры монтируемого элемента над уровнем стоянки монтажного крана, м;

h3 – запас по высоте, требуемый по условиям монтажа для заводки фермы над местом установки.

hэ – высота фермы.

hс – высота строповки в рабочем положении от верха монтируемого элемента до горизонтальной оси крюка крана.

где hn – средняя высота грузового полиспаста в стянутом положении 1,5 м.

Требуемый вылет крюка и длина стрелы определяются графическим способом.

Таблица 4.1. Требуемые параметры крана

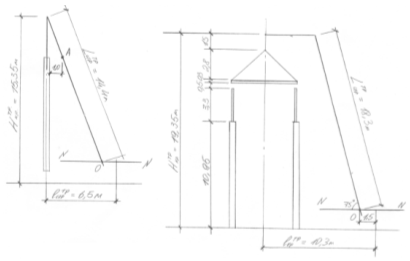

Рис. 2.4.1. Схема для определения параметров крана при монтаже ферм.

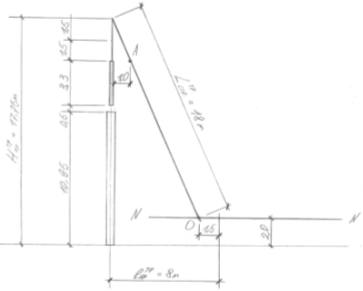

Рис. 2.4.2. Схема для определения параметров крана при монтаже колонн и плит покрытия.

По требуемым параметрам производим выбор 2-х кранов (предварительный) МКГ-25 и СКГ-40.

Выбор экономически эффективного варианта монтажа обусловлен расчетом по каждому варианту.

1. Продолжительность выполнения работ tij

tij = T / m

где Т – затраты труда на монтаж здания, принимаемое равным 111 ч-дн.

m – количество рабочих, занятых на монтаже в смену m = 5 чел.

tij =

2. Основная заработная плата рабочих, занятых на выполнении работ из «Ведомости трудовых затрат и заработной платы»: С03 = 1198 рублей.

3. Себестоимость работ Сi:

,

где - единовременные затраты на перебазировку и вспомогательные устройства для i-й машины.

Сijм.-см. – плановая расчетная цена за машино-смену работы.

1,08 и 1,5 – коэффициенты, учитывающие накладные расходы.

4. Приведенные затраты Пi

Пi = Ci + Ен ∙

где фij – балансовая стоимость j –й машины.

Тj – нормативное число стен работы j-ой машины в году.

Ен – коэффициент экономической эффективности в строительстве:

Ен = 0,15.

Кран МКГ-25

С1 = 1,08 ∙ 36 + 1,08 ∙ 38,57 ∙ 18,5 + 1,5 ∙ 1198 = 2606,5 руб.

П1 = 2606,5 + 0,15 ∙ 36,600 ∙18,5 / 375 = 2877 руб.

Кран СКГ-40

С2 = 1,08 ∙ 888 + 1,08 ∙ 45,19 ∙ 18,5 + 1,5 ∙ 1198 = 3658,9 руб.

П2 = 3658,9 + 0,15 ∙ 39690 ∙ 18,5 / 375 = 3952,6 руб.

На основании выполненных расчетов для монтажа подземной части используется гусеничный монтажный кран МКГ-25 грузоподъемностью 25 тонн, имеющий основную стрелу длиной 16,8 м, удлиняемую секциями до 21,8 м. На стреле установлен жесткий гусек 5 м для вспомогательного подъема.

Приложение 5

Объектная смета

Экологический комплекс по очистке и нейтрализации промышленных стоков.

Сметная стоимость в ценах 1984г. 995 тыс. руб.

в ценах 2004г. 37843,1 тыс. руб.

Нормативная трудоёмкость 146030 чел./час.

Сметная заработная плата 95050 тыс. руб.

Расчётный центр единичной стоимости 40, 7 руб.
