Установка освещения на птицефабрике

где a - длина помещения, м; b=18 м, а=36 м,

Общее количество светильников определим по формуле (1.5):

N=na×nb=8×4=32.

Крайние светильники устанавливаются на расстоя

нии (0,3…0,5)L от стены:

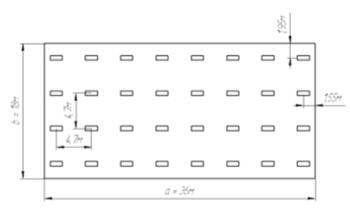

Рисунок 2 – План помещения для содержания бройлеров

Определим мощность осветительной установки методом использования светового потока.

Определим индекс помещения по формуле (1.8):

i=,

где a, b –длина и ширина помещения, м.

Далее по справочной литературе определим коэффициент использования светового потока. Этот коэффициент равен отношению светового потока, доходящего до рабочей поверхности, к световому потоку, генерируемому источником света.

Для светильника Н4Т4Л c КСС М, при коэффициентах отражения равных рп=50, рс=30, ррп=10 и индексе помещения i=5 выбираем

η=0,41 [3, с.71].

Вычислим световой поток ламп в светильнике по формуле:

(1.9)

где EН–нормированная освещенность, лк; А–площадь помещения,м2;

–коэффициент запаса; η – коэффициент использования светового потока;

z – коэффициент неравномерности, z=1,1…1,2; N–число светильников;

η – коэффициент использования светового потока;

Для ЛЛ : Z = 1,1 [4, с.22].

Поскольку лампа одна, то Фл=Фсв=3531 лм

Далее по найденному значению светового потока выберем стандартную лампу и рассчитаем отклонение расчетного потока от каталожного по формуле: ФН=3200 лм, ЛБ40-1 [5, с.76].

(1.10)

Определим удельную мощность осветительной установки:

(1.11)

де Рл – мощность лампы, Вт; N – количество светильников;

n – количество ламп в светильнике; А – площадь помещения, м2.

Вт/м2.

1.3 Подсобное помещение

1.3.1 Выбор светового прибора

Таблица 4 – Технические характеристики светильников

Для данного помещения выбираем светильник НСО11, так как у него допустимая степень защиты IP20, рекомендуемая КСС и наибольший КПД.

1.3.2 Размещение светильников на плане

Определим расчетную высоту осветительной установки по формуле (1.2):

hсв=0,3, м; hр =0 м,

м.

Так как световой прибор НСП17 имеет кривую силы света типа Ш, то

λс = 1,6 и λэ = 1,8 [4, с.12].

Определяем расстояние между светильниками из соотношения:

λс× Нр £ L £ λэ× Нр

принимаем L=3 м.

Количество рядов светильников определяется по формуле (1.3):

Количество светильников в ряду определяется по формуле (1.4):

Общее количество светильников:

N=na× nb=3× 2=6.

Крайние светильники устанавливаются на расстоянии (0,3…0,5)L от стены:

Согласно расчету в данном помещении необходимо разместить 6 световых приборов данного типа.

Рисунок 3 – План подсобного помещения

1.3.3 Выбор источника света

Определим мощность осветительной установки методом коэффициента использования светового потока.

Определим индекс помещения:

где а, b–длина и ширина помещения, м; Нр– расчетная высота осветительной установки.

принимаем:=1,5.

Далее по справочной литературе определим коэффициент использования светового потока.

Для светильника НСО11 с КСС типа Д2, при коэффициентах отражения рп=50, рс=30, ррп=10 и индекс помещения i=1,5 выбираем η=0,41 [3, с. 78].

Вычислим световой поток ламп в светильнике по формуле (1.9):

Для ЛН рекомендуется Z = 1,1 1,2 [4, с.22].

Принимаем Z=1,15

лм.

Далее по найденному значению светового потока выберем стандартную лампу и рассчитаем отклонение расчетного потока от каталожного по формуле (1.10):

ФН=220 лм, Б220-235-40 [3, с.98].

Определим удельную мощность осветительной установки по формуле

(1.11):

Вт/м2.

1.4 Венткамера (2 помещения)

1.4.1 Выбор светового прибора

Таблица 5 – Технические характеристики светильников
