Установка освещения на птицефабрике

1.2 Помещение для содержания бройлеров

1.2.1 Выбор светильника

Таблица 3 – Технические характеристики светильников

Для данного помещения выбираем светильник ЛСП15, так как у него допустимая степень защиты IP54, рекомендуемая КСС и наибольший КПД.

1.2.2 Размещение светильников на плане

Определяем расстояние между светильниками из соотношения:

λс×Нр£L£λэ×Нр, (1.1)

где λс и λэ – относительные светотехнические и энергетические наивыгоднейшие расстояния между светильниками;

L- оптимальное расстояние между светильниками, м; Нр – расчетная величина осветительной установки, м.

Нр = Н0 – hсв – hр, (1.2)

где Н0 – высота помещения, м; hсв – высота свеcа светильников, (0…0,5) м;

hр – высота рабочей поверхности от пола, м.

Нр=2,7-0,4-0=2,3 м.

Для КСС типа Д1 λс = 1,4 и λэ = 1,6 [4, с.12],

1,4×2,3 £ L £2,3×1,6,

3,22 £ L £3,68,

принимаем L=3,6м.

Количество рядов светильников определяется по формуле:

(1.3)

где в - ширина помещения, м;

Количество светильников в ряду определяется по формуле:

(1.4)

где a - длина помещения, м;

b=18 м, а=36 м,

Общее количество светильников:

N=na×nb=5×10=50 (1.5)

Крайние светильники устанавливаются на расстоянии (0,3…0,5)L от стены:

(1.6)

(1.7)

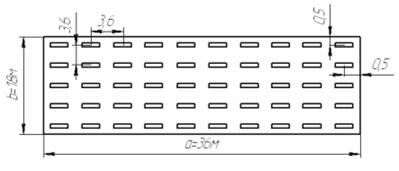

Рисунок 1 – План помещения для содержания бройлеров

1.2.3 Выбор источника света

Метод коэффициента использования светового потока применяется для расчета общего равномерного освещения горизонтальных поверхностей только закрытых помещений со светлыми ограждающими поверхностями.

Определим мощность осветительной установки методом использования светового потока.

Определим индекс помещения по формуле:

=,(1.8)

где a, b –длина и ширина помещения, м.

==.

По справочной литературе определим коэффициент использования светового потока η. Этот коэффициент равен отношению светового потока, доходящего до рабочей поверхности, к световому потоку, генерируемого источником света.

Для светильника ЛСП15 с КСС типа Д1, при коэффициентах отражения рп=50, рс=30, ррп=10 и индекс помещения i=5 выбираем η=0,62 [3,с.72].

Вычислим световой поток ламп в светильнике по формуле:

(1.9)

где EН–нормированная освещенность, лк; А–площадь помещения, м2;

–коэффициент запаса; η – коэффициент использования светового потока;

z – коэффициент неравномерности, z=1,1…1,2; N–число светильников;

η – коэффициент использования светового потока;

Для ЛЛ : z = 1,1 [4, с.22].

Поскольку ламп две, то ==

Лампа ЛСП15 мощностью 40 Вт имеет световой поток 3000 лм, поскольку это значение намного больше расчетного, то возвращаемся к таблице 3, выбираем светильник Н2Т3Л, так как у него относительно высокий КПД, рекомендуемая КСС,

степень защиты IP 54.

Для КСС типа М λс = 2 и λэ = 2,6 [4, с.12],

2×2,3 £ L £2,6×2,3,

4,6 £ L £ 5,98,

принимаем L=4,7м.

Количество рядов светильников определяется по формуле (1.3):

где в - ширина помещения, м;

Количество светильников в ряду определяется по формуле (1.4):
