Разработка пуансонного сменного механизма универсальной кухонной машины для нарезания сырых овощей

Введение

Развитие предприятий общественного питания напрямую связано с уровнем развития пищевой промышленности, достижениями в области создания новых технологий и оборудования.

Однако, предприятиям общественного питания свойственны специфические особенности, как в технологии, так и в оборудовании. В частности, оборудование должно быть малогабаритным, удобным в обслуживании и эф

фективным.

В результате инновационных процессов, происходящих в последние годы в сфере общественного питания, технологическое оснащение некоторых предприятий общественного питания достигло современного уровня.

Ко всем аппаратам и машинам предъявляют следующие требования: аппарат (машина) должен быть высокоэффективным (высокопроизводительным), надежным, малоэнергоемким и металлоемким, удовлетворять требованиям безопасности работы и быть удобным в обслуживании.

Непременными условиями длительной и бесперебойной работы оборудования являются его механическая надежность и конструктивное совершенство. Механическую надежность характеризуют: прочность, жесткость, устойчивость, долговечность, герметичность. Прочность тесно связана с долговечностью и безопасностью конструкции.

Конструктивное совершенство аппаратуры характеризуют простота, металлоемкость, технологичность конструкции, высокий коэффициент полезного действия. Эксплуатационные достоинства определяются удобством обслуживания, простотой и низкими затратами на эксплуатацию.

Кроме отечественного оборудования на российском рынке широко представлены и зарубежные машины аппараты. К сожалению, иногда технический уровень некоторых видов оборудования не соответствует рекламным параметрам и уровню цен.

В связи с этим в значительной степени изменились требования к обслуживающему персоналу, в том числе их электромеханикам, поварам и другим работникам, осуществляющим эксплуатацию, а также монтаж, наладку, техническое обслуживание и ремонт механического и теплового оборудования.

Работник предприятия общественного питания должен уметь выбрать аппарат, соответствующий типу предприятия и его технологическому назначению, уметь грамотно его эксплуатировать.

Степень совершенства конструкции характеризуют технико-экономические показатели: производительность оборудования, расходные коэффициенты, стоимость и расходы на его эксплуатацию, себестоимость продукции.

Выбор материала для изготовления оборудования пищевых производств начинается с изучения рабочих условий, в которых предстоит работать оборудованию: давления, температуры, коррозионной агрессивности среды и других факторов. При этом учитывают важнейшие свойства материала: прочность, тепловую и химическую стойкость, физические свойства, а также технологические характеристики, состав и структуру материала, стоимость и доступность.

В зависимости от назначения и вида обрабатываемых продуктов, машины предприятий общественного питания можно подразделить на несколько групп:

1. Машины для обработки овощей и картофелеочистительные, сортировочные, моечные, резательные и протирочные.

2. Машины для обработки мяса и рыбы — мясорубки, фаршемешалки, рыхлители мяса, котлетоформовки и другие.

3. Машины для обработки муки и теста — просеиватели, тестомесительные, взбивательные и другие.

4. Машины для нарезки хлеба и гастрономических продуктов - хлеборезка, колбасорезка, маслоделители и другие.

5. Универсальные приводы с комплектом сменных исполнительных машин.

6. Машины для мытья столовой посуды и приборов.

7. Подъемно - транспортные машины.

Цель моего курсового проекта заключается в разработке пуансонного сменного механизма универсальной кухонной машины для нарезания сырых овощей с производительностью 120 кг/ч.

При разработке машины необходимо произвести технологический расчет скорости продвижения продукта через ножевую решетку, полезного объема рабочей камеры, частоты вала кривошипа и конструктивный расчет площади и диаметра ножевой рамки, общей длинны лезвий. Сделать сборочный чертеж пуансонной овощерезки в двух проекциях с разрезами и схему кинематическую принципиальную.

Внедрение данной новой техники даст возможность существенно поднять экономическую эффективность работы предприятий общественного питания за счет повышения производительности труда, сокращения расходов сырья и энергии.

1. Обзор литературы по теме проекта

Для нарезки сырых и вареных овощей на кусочки определенной формы на предприятиях общественного питания применяются овощерезательные машины. Промышленность выпускает овощерезки с механическим и ручным приводом.

Машины для нарезки вареных овощей устанавливаются в холодных цехах, машины для нарезки сырых овощей устанавливаются в овощных и горячих цехах. Форма частиц нарезного продукта зависит от конструкции ножа. Формы нарезки бывают различные: ломтиками, брусочками, соломкой, стружкой дольками и брусочками (см. рисунок 1).

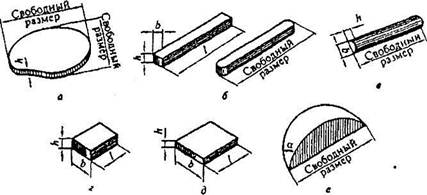

Рисунок 1. Форма нарезки овощей: а — ломтиками; б — брусочками, в—соломкой, г — кубиками, д - призмочками; е — дольками.

В движение машины приводятся от индивидуальных или универсальных приводов. При нарезке овощей к конечному продукту предъявляются следующие требования: частицы продукта должны иметь заданную форму и размеры при минимальном количестве неполноценных частиц; гладкую поверхность среза, без трещин и неровностей. Отрезанные частицы должны сохранять свою форму, не разрушаясь. При нарезке, из сочных продуктов не должен вытекать сок, а мягкие не должны деформироваться.

Качество продукта зависит от многих факторов: способа нарезки (рубящее и скользящее резание), формы, остроты и угла заточки ножей, способа удержания продукта в момент резания.

В зависимости от принципа работы овощерезательные машины бывают дисковые, роторные, пуансонные и с комбинированным срезом.

Дисковые овощерезательные машины имеют комплект ножей с лезвиями прямоугольной или криволинейной формы. Эти сменные ножи являются рабочими органами, укрепляются на опорном диске, который получает вращательное движение от индивидуального или универсального привода.

Срез продукта в дисковых овощерезательных машинах происходит за счет прижатия продукта к вращающему диску. Толщина срезанного слоя продукта определяется расстоянием между плоскостью ножа и диска. Это расстояние можно регулировать по заданной величине. Форма нарезанного продукта зависит конструкции установленного ножа на опорный диск.

В роторных овощерезательных машинах продукт, загруженный в камеру, заклинивается между пластинами вращающегося ротора и неподвижной цилиндрической стенкой рабочей камеры. При этом продукт под действием центробежной силы прижимается к внутренней стенке рабочей камеры и скользит по ней. Овощи нарезаются неподвижными ножами в зависимости от формы установленных ножей.

В пуансонных овощерезательных машинах измельчение продукта происходит путем продавливания их поршнем через неподвижную ножевую решетку.
