Бесстыковой путь и особенности его конструкции

Кроме того, при некоторых размерах и формах неровностей в продольном профиле рельсовых плетей, в случае действия в рельсовых плетях больших продольных сжимающих сил, происходят отрыв некоторых подошв шпал, прекращение действия на них вертикальных нагрузок, а иногда и отрыв некоторых групп шпал от балластных постелей. Это вполне может произойти в момент прохода данного места межтележечными прост

ранствами, а в результате сопротивление таких шпал поперечному сдвигу становится практически равным нулю.

Еще в 30-е годы и несколько позже, когда применялись легкие типы рельсов, вертикальное выпучивание звеньевого пути под действием продольных сжимающих сил в рельсах изучали многие ученые-путейцы, решая вопрос о возможности использования так называемых длинных рельсов (профессора Н. Т. Митюшин, К. Н. Мищенко, доценты М. П. Никифоров, М. Т. Членов и др.). Однако вначале проблему выпучивания связывали с так называемой обратной волной изгиба балок, лежащих на сплошном упругом основании, при их нагружении вертикальными силами. Лишь К. Н. Мищенко в 1950 г. опубликовал расчеты устойчивости бесстыкового пути в вертикальной плоскости при действии продольных сжимающих температурных сил в рельсовых плетях бесстыкового пути. Однако и методы расчетов К. Н. Мищенко были неточны, поскольку основывались на гипотезе Винклера. Эти «неточности» выявил проф. В. Н. Данилов, используя предложенный им совершенно новый и оригинальный математический аппарат — теорию функций абсолютного переменного. Но главный шаг в этом направлении был сделан в 1961 – 1962 гг. канд. техн. наук Е. М. Бромбергом, который впервые в мире с помощью прибора, предложенного инж. В. В. Богословским, исследовал и зарегистрировал результаты вертикального выпучивания рельсовых плетей реальных конструкций бесстыкового пути в эксплуатационных и лабораторных условиях на Экспериментальном кольце ВНИИЖТа и в Институте пути. На рис. 2 приведены траектории горизонтальных поперечных и вертикальных перемещений рельсовых плетей бесстыкового пути при нагреве их до критической температуры. Этот график заимствован из статьи Е. М. Бромберга, в которой он пишет, что процесс выброса весьма сложен, развивается на значительной длине пути и протекает не во всех опытах одинаково. Например, в одном опыте поднятие рельсо-шпальной решетки на высоту 12 – 15 мм наблюдалось даже на расстоянии 45 м от центра развивающегося выброса пути; в другом такое же выпучивание наблюдалось на расстоянии 43 м, в третьем поднятие рельсо-шпальной решетки на 11 – 13 мм происходило на расстоянии 35 м и т. д.

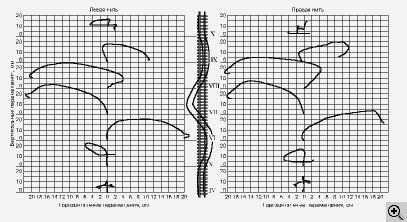

Начальный угол наклона траекторий поперечных перемещений точек на оси рельсов в плоскости их поперечных сечений изменялся от 0 до 45°, а вертикальные и поперечные горизонтальные перемещения на продольных осях рельсов независимы и как бы разделены; такой вид движения точек называют бифуркационным, или бифуркацией.

Ускоренная киносъемка показала, что весь процесс выброса пути продолжается от 0,1 до 0,2 с; он завершается колебаниями рельсо-шпальной решетки и разрушением балластной призмы. Следовательно, выпучивание рельсовых плетей может распространяться на весьма большие отрезки бесстыкового пути даже в самой начальной стадии развития выброса, а некоторые точки рельсовых плетей у шпал могут подниматься над своей постелью на 15 – 20 мм, т. е. терять контакт с основанием. При этом силы сопротивления поперечным перемещениям у таких шпал становятся ничтожно малыми. А ведь такая или близкая к ней ситуация возможна и на шпалах, через которые «проходит» межтележечное пространство какого-либо вагона или группы вагонов в поезде.

По результатам опытов Е. М. Бромберга можно судить и о размерах влияния обезгруживания рельсо-шпальной решетки на ее поперечные сдвиги под движущимся по бесстыковому пути поездом. Вот как он описывает процессы поперечного сдвига шпал в этих опытах: «Многочисленными визуальными наблюдениями и по мессурам за поведением ряда шпал на прямых и в кривых участках пути установлено, что, несмотря на вибрацию пути и действие продольной силы, боковой сдвиг шпалы начинается при накатывании колесной пары на расстоянии от нее 0,5 – 1,0 м, т. е. когда она уже в какой-то мере была нагружена и вертикальной силой . После перекатывания, если температура увеличивалась, шпала не полностью возвращается в свое исходное положение».

Заметим, что на прямом участке пути были испытаны конструкции и с деревянными, и с железобетонными шпалами, а в кривых — с железобетонными. Описанные явления наблюдались на участках пути и с железобетонными, и с деревянными шпалами. Хотя известно, что на участках с железобетонными шпалами вертикальную нагрузку от каждого колеса воспринимают только те шпалы, которые с каждой стороны этого колеса удалены менее чем на 1 м; это значит, что поперечный сдвиг шпал начинается в зоне, где уже нет вертикальных нагрузок от колес подвижного состава на шпалах или они совсем малы.

Итак, подводя некоторые итоги всему изложенному, заметим, что для возникновения выброса бесстыкового пути под движущимися вагонами поезда необходимо следующее:

· на участке должно быть хотя бы одно такое слабое по устойчивости пути место, в котором совпадали бы неровности рельсовых плетей, вызывающие вертикальное выпучивание с отрывом шпал от их постелей, и неровности горизонтальные, вызывающие температурные сдвигающие решетку силы и поперечные динамические рамные силы, также стремящиеся сдвинуть ее поперек пути. Это условие почти всегда соблюдается, когда в одном и том же месте пути накладываются друг на друга вертикальные (чередующиеся «бугры» и «впадины») и горизонтальные неровности пути, способные в этом месте вызывать силы, отрывающие шпалы от их постели и действующие синхронно с рамными силами, передающимися на путь;

· во время проходов вагонов по пути суммарные продольные силы в рельсовых плетях приближаются к критическим значениям по устойчивости бесстыкового пути, а рамные силы определены с учетом наличия в пути горизонтальных неровностей;

· при выпучивании пути и поднятии шпал над их основанием образуется такой зазор, который исключает или существенно уменьшает силы трения шпал по их основанию либо уменьшает эти силы при разрыхлении или при обогащенном смазкой балласте; если большие зазоры между шпалами и их основанием существовали до въезда вагонов на это слабо устойчивое место пути, интенсивность выброса пути может возрасти. Не исключена и такая ситуация, когда по мере увеличения числа проходящих по участку вагонов эти зазоры и горизонтальные неровности пути еще больше будут увеличиваться; при этом начнется сход и может произойти крушение поезда;

· динамический процесс выброса пути должен укладываться в рамки межтележечного пространства вагонов и в отрезки времени, необходимые для прохода по неустойчивому месту пути межтележечного пространства вагонов.
