Проектирование сборного перекрытия

1. Компоновка конструктивной схемы сборного перекрытия

При заданной сетке колонн необходимо обосновать направление и шаг ригелей, основные размеры ригелей и плит.

Выбор направления и шага ригелей производим на основании следующих требований:

1) направление ригелей для всего перекрытия целесообразно принимать одинаковым и выбирать с учетом светотехнических соображении - лучш

е если оно совпадает со световым потоком;

2) расположение ригелей в поперечном направлении обычно позволяет создать более жесткую конструктивную схему здания;

3) шаг ригелей равен шагу колонн.

С этих позиций в курсовом проекте принимаем поперечное направление ригелей.

Тип поперечного сечения ригеля зависит от назначения здания и величины нагрузки. Для гражданских зданий принимаем тавровое сечение ригеля.

Высоту ригеля h принимаем

h = (1/10– 1/15)l,

где l—величина пролета ригеля, l = 5,4 м.

Рис.1.Поперечное сечение ригеля

Принимаем h = 0,45м. Ширину ригеля принимаем b = 0.2м. Другие размеры принимаем по существующим типовым решениям: hп = 0,22 м, ск = 0,10 м.

Ширину плит перекрытия выбираем так, чтобы оси надколонных плит совпадали с осями колонн, а число типоразмеров плит было минимальным. Их ширина должна быть принята кратной 10 см в пределах 0,8-1,6 м; число

типоразмеров плит не более трех (рядовые, надколонные, пристенные). Высоту плиты принимаем типовой, равную h = 22 см.

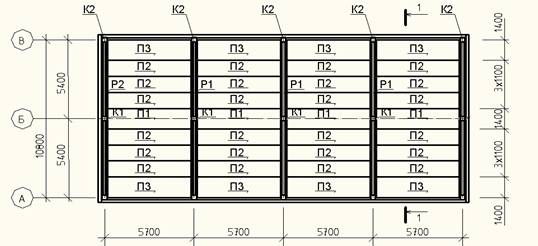

Рис. 2. План сборного перекрытия

2. Расчет и конструирование многопустотной плиты

2.1 Конструктивное решение

В курсовой работе разрабатываем одну из плит перекрытия. Она опирается на ригели короткими сторонами и рассчитывается как балка двутаврового профиля, свободно лежащая на двух опорах.

Предварительно уточняем размеры поперечного сечения плиты и приводим его к эквивалентному двутавровому на основе следующих конструктивных требований:

-конструктивная ширина плиты понизу на 1 см меньше номинальной;

-диаметр, количество и размещение пустот назначаем из условия максимального снижения веса плиты, при этом толщина бетона выше и ниже пустот должна быть не менее 25-30 мм, а между пустотами -30-35 мм;

-контуры продольных боковых поверхностей плит устраиваем с выступами для улучшения заполнения швов бетоном;

- для удобства расшивки швов и во избежание местных околов на нижних поверхностях продольных боковых граней плит устраиваем продольные фаски размером 15. Кроме того, для обеспечения совместной работы плит в составе диска перекрытия на их боковых поверхностях устраиваем круглые углубления (шпонки).

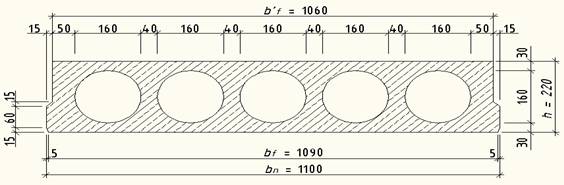

Рис.3.Поперечное сечение многопустотной плиты

Приведение сечения плиты к двутавровому осуществляем путем вычитания суммы ширины квадратных пустот, эквивалентных по площади круглым (a = 0.9d). Основные размеры двутаврового сечения следующие:

-ширина верхней полки – b’f = 1060мм, нижней – bf = 1060мм.

-высота верхней и нижней полки – h’f = hf = мм

- ширина ребра b = b’f – 0.9*n*d = 1060 – 0.9*5*160 = 340 мм.

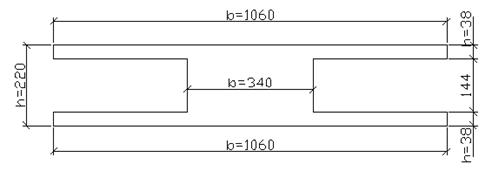

Рис.4.Эквивалентное двутавровое сечение плиты

Расчетный пролет плиты l0 при шаге колонн B = 5,7 м, ширине ригеля

b = 0.2 м, ширине консоли Ck = 0.1 м определим по рис. 5

l0 = B – b - Ck - 0.04 = 5,7 – 0.2 – 0.1 – 0.04 = 5,36 м,

Длина плиты

lпл = B – b – 0.04 = 5,7 – 0.2 –0,1 - 0.04 = 5,36 м.

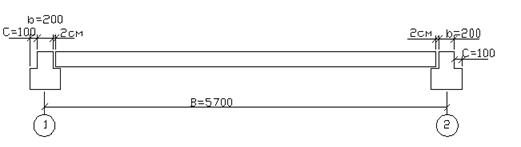

Рис.5.Копределению расчетного пролета плиты

2.2 Статический расчет плиты

Расчетные нагрузки на 1 м2 плиты определяем в табличной форме (табл.1).

Нагрузку от веса многопустотной плиты принимаем равной 3 кПа, коэффициент надежности по нагрузке γf = 1.1.

Нормативную нагрузку от веса перегородок на 1 м2 перекрытия принимаем равной 1,5 кПа, коэффициент надежности по нагрузке γf = 1.2.

Для определения нагрузки от собственного веса пола задаемся его составом. Нагрузку от собственного веса пола принимаем равной произведению толщины элемента пола на объемный вес материала. Объемный вес материалов определяем по таблице 1.1 [6] , коэффициенты надежности по нагрузке в соответствии с таблицей 1.3 [6].

Временную нормативную нагрузку определяем в соответствии с назначением здания по таблице 1.2 [6], примем назначение здания – налоговая, тогда временная нагрузка составляет 2,0 кПа.

Коэффициент надежности здания по назначению определяем в соответствии с таблицей 1.4 [6].

Затем определяем полную расчетную нагрузку на 1 погонный метр плиты

qп = q* bп = 8,67 * 1,1 = 9,54 кН/м

где bп - номинальная ширина плиты, bп = 1,1 м.

Максимальные расчетные изгибающий момент и поперечная сила

где l0 - расчетный пролет плиты.

Таблица 1. Расчетные нагрузки на 1 м2 плиты

Вид нагрузки

Нормативная

нагрузка, кПа

γf

γn

Расчетная нагрузка, кПа

1. Постоянная



Вес перегородок

1,5

1,2

0,95

1,71

Вес пола

1,25



1,425

- линолеум, δ = 0,005 м,

γ = 18кН/м

0,09

1,2

0,95

0,1026

- цементная стяжка, δ = 0,03 м, γ = 22 кН/м

0,44

1,3

0,95

0,5134

- керамзитобетон, δ = 0,06 м, γ = 12 кН/м

0,72

1,3

0,95

0,8892

Вес многопустотной плиты

3

1,1

0,95

3,14

Итого

6,054



6,39

2. Временная

2

1,2

0,95

2,28

3. Полная

7,75



8,67
