Блокнот старшего офицера батареи наземной артиллерии

Примечание: 1 -последовательность предварительной подготовки таблицы; 1 1 – последующая подготовка таблицы

РАЗМЕЩЕНИЕ ОРУДИЙНЫХ НОМЕРОВ

Б

ОЕПРИПАСОВ, ПРИНАДЛЕЖНОСТЕЙ И

ШАНЦЕВОГО ИНСТРУМЕНТА У ОРУДИЯ,

ПРИВЕДЕННОГО В БОЕВОЕ ПОЛОЖЕНИЕ

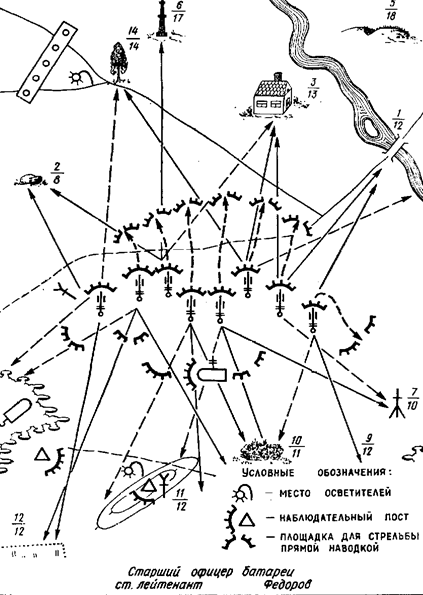

С Х Е М А

непосредственного охранения

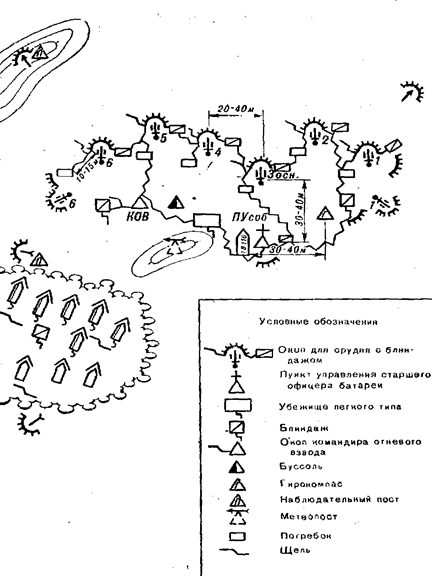

С Х Е М А

огневой позиции

(вариант)

ОСНОВНЫЕ СПОСОБЫ ОПРЕДЕЛЕНИЯ КООРДИНАТ

ОГНЕВОЙ ПОЗИЦИИ СИЛАМИ БАТАРЕИ

Полярный способ

1. Определить дирекционный угол α с контурной точки Кт (координаты которой сняты с карты) на ОН (смотри рисунок).

2. Измерить расстояние d между ОП и контурной точкой.

3. Определить приращения координат ΔХ и ΔУ.

4.

Дирекционный угол α определяют с помощью буссоли ПАБ или передают от известного ориентирного направления. Расстояние d опре­деляют по дальномерной рейке, с помощью короткой (вспомогательной) базы или другим способом (промером). Приращения координат ΔХ и ΔУ определяют с помощью номограммы НИХ, таб­лиц приращений координат или другими способами.

При определении расстояния по ко­роткой (вспомогательной) базе длина должна быть не менее 1\10 определяемого расстояния. Вспомогательную базу рас­полагают под прямым углом к измеряе­мой линии, ее длина измеряется мерной лентой (шнуром) и берется кратной 10м.

Параллактический угол или его дополнение до 90о измеряют двумя приемами.

Искомое расстояние определяется по таблицам (таблица для определения расстояний по вспомогательной базе, таблицы для определения расстояний при засечке на короткой базе)или вычисляется по формуле:

d =Б Сtgγ,

где Б - длина базы, м;

γ - измеренный параллактический угол.

Для определения d может быть использован счислитель.

Ходы

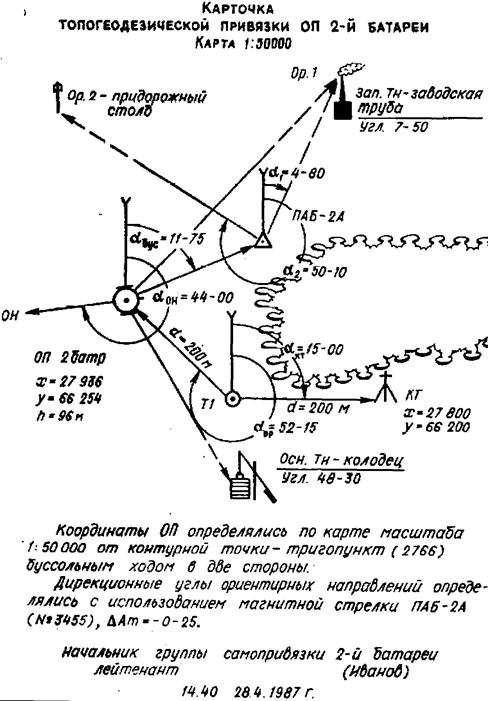

Ход в две-три стороны применяют в случаях, когда имеются коор­динаты одной контурной точки, но она не видна с ОП. Последовательность работы может быть такой.

1. Установить буссоль на вспомогательной точке А и определить дирекционный угол на контурную точку Кт, координаты которой известны(смотри рисунок).

2. Изменить полученное значение дирекционного угла α1 на 30-00.

3. Определить дирекционный угол α2 с вспомогательной точки А на ОП (на точку О).

4. Измерить дальности от вспомогательной точки А до точек Кт и О (d1, d2).

5. Определить приращения ко­ординат ΔХа и ΔУа.

6. Рассчитать координаты вспо­могательной точки А.

7.

8. Рассчитать координаты ОП (точки 0):

При прокладке хода в три стороны дополнительно определяют ко­ординаты второй промежуточной точки и после этого-координаты ОП.

Для выполнения работ при прокладке хода используют те же сред­ства, что и при определении координат ОП полярным способом.

Засечки

При определении координат ОП этим способом могут применяться следующие приемы:

ü засечка по обратным дирекционным углам;

ü способ БОЛОТОВА;

ü засечка по изморенным расстояниям.

Засечка по обратным дирекционным углам

1. Выбрать три ближайших местных предмета, обозначенных на карте (аэроснимке). Углы между направлениями на эти точки должны быть не менее 5-00.

2. Установить буссоль на привязываемой точке и определить дирекционные углы на выбранные ранее местные предметы.

3. Изменить каждый дирекционный угол по выбранным местным предметам на 30-00.

4. Построить на планшете (карте, ПУО, аэроснимке) полученные ве­личины обратных дирекционных углов при соответствующих им точках карты (аэроснимка) и прочертить прямые линий (смотри рисунок).

5. В пересечении линий снять координаты привязываемой точки
