Блокнот старшего офицера батареи наземной артиллерии

Способ Болотова

1. Выбрать четыре местных предмета, обозначенных на карте (чет­вертую точку берут для контроля).

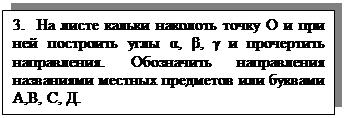

2.

4. Наложить на кальку на карту (аэроснимок)и, поворачивая ее, со­вместить направления на кальке с соответствующими точками карты(аэроснимка).

5. Переколоть точку О с кальки на карту(аэроснимок)и опреде­лить ее координаты.

Засечка по измененным расстояниям

1. Выбрать три ближайших местных предмета, координаты кото­рых известны (обозначены на карте или аэроснимке).

2. Измерить расстояния d1, d2 и d3 от привязываемой точки до выбранных местных предметов.

3. На планшет (карту, ПУО) нанести по известным координатам контурные точки и прочертить с них циркулем дуги радиусами, рав­ными измеренным расстояниям в масштабе карты (рис. 5).

4.

КОНТРОЛЬ ТОПОГЕОДЕЗИЧЕСКОЙ ПРИВЯЗКИ

Контроль топогеодезической привязки заключается в повторном определении координат привязываемых точек, их абсолютных высот и дирекционных углов ориентирных направлений с использованием, как правило, других исходных данных, приборов или способов работ.

Допустимые расхождения при контроле определения координат

Примечания: Длина маршрута (хода) не более 3 км. Расхождения в α ориентирных направлений(ориентировании)не должны превышать 0-03 при определении и контроле α гироскопическим, геодезическим и астрономическими способами и 0-07 при контроле определения α с помощью ПАБ, если от места определения поправки буссоли расстояние не превышает 5 км.

Если расхождение при контроле определения координат или α ориентирных направлений не превышает допустимых значений, то за координаты или α ориентирных направлений принимают:

ü при равноточных способах - среднее арифметическое из полученных результатов при привязке и контроле;

ü при неравноточных способах – координаты или дирекционные углы, полученные более точным способом;

ü когда огневые позиции батарей находятся в одном районе дивизиона и их топогеодезическая привязка проведена централизовано(одним топопривязчиком от одной контурной точки)-координаты, полученные при привязке.

Если расхождение при контроле определения координат или дирекционных углов ориентирных направлений превышает допустимые значения, то сначала проверяют правильность записей измеряемых величин и вычислений. Если ошибка не обнаружена, то работу по привязке выполняют заново, используя, как правило, другие данные или способы работ.

СРЕДИННАЯ ОШИБКА ОПРЕДЕЛЕНИЯ:

ОПРЕДЕЛЕНИЕ ПОПРАВКИ БУССОЛИ

Поправка буссоли определенная в одном районе действительна в радиусе 10 км. Разрешается пользоваться поправкой в новом районе, при перемещении на расстояние до 30 км. В пределах одной зоны, вводя в нее поправку на изменение сближения меридианов Δg:

Δамнов= Δамст+ Δg

Если новый район расположен восточнее старого, поправку Δg учитывают со знаком +, если западнее -.Поправку берут из таблицы по абсциссе Х развертывания и по дальности Д.
