Наземный радиолокационный запросчик IЛ24

I.I. Обшив сведения о системах радиолокационного опознавания и режимах их работы

Для определения государственной принадлежности объек­тов, обнаруженных РЛС, а также для получения дополнитель­ной информации о своих объектах используются системы радио­локационного опознавания (РЛО).

Система РЛО представляет собой активную радиолокацион­ную систему, состоящую

из запросчиков и ответчиков. Послед­ние устанавливаются на опознаваемых объектах. Для решения названных задач е системе НЮ проводится автоматический об­мен информацией между запросчиками и ответчиками. Инициа­тором обмена информацией выступает запросчик. Для обеспече­ния автоматического обмена информацией в системе РЛО, при­нятой в каждом государстве, используются единые частотные каналы и способы кодирования информации.

Основными характеристиками системы РЛО являются:

вероятность правильного опознавания;

вероятность имитации ответного сигнала противником;

пропускная способность системы, определяемая числом запросчиков к ответчиков, одновременно работающих в условиях взаимных помех.

В настоящее время в СССР используются две системы РЛО: неимитостойкая и имитостойкая. Эти системы отличаются:

способами кодирования запросных и ответных сигналов;

диапазонами несущих частот, используемых для пере­дачи сигналов;

объемом дополнительной информации, передаваемой о своих объектах;

характеристиками радиотехнических устройств, входя­щих в систему.

Рассмотрим взаимодействие элементов неимитостойкой системы РЛО при решении различных задач.

Отличительной особенностью неимитостойкой системы является обмен информацией между запросчиком и ответчиком на одной несущей частоте f1 в III диапазоне децимет­ровых волн. В связи с втш в зависимости от решаемых задач выделяет следующие режимы работы системы РЛО:

общее нешито стойкое опознавание в III диапазоне (I режим III диапазон);

контрольный запрос в III диапазоне (Запрос К);

индивидуальное опознавание (III режим III диапазон);

режим "Бедствие" в III диапазоне.

Режим обжего неимитостойкого опознавания в III диапа­зоне применяется для определения государственной принадлеж­ности объекта, координаты которого однозначно определены РЛС. Для решения этой задачи запроечик ведет обзор прост­ранства с использованием остронаправленной антенны синхрон­но с РЛС, После обнаружения объекта и однозначного опреде­ления его координат командир производит опознавание цели с использованием заиросчика. При этом запросчик излучает в на­правлении объекта запросный сигнал. Этот сигнал представля­ет собой тройку радиоимпульсов на несущей частоте f1 с фиксированной временной расстановкой (рис. 1.1а). Запросный сигнал принимается ответчиком через ненаправленную) антенну и селектируется по временной структуре. После приема сигнала ответчик излучает ответный сигнал через ненаправленную ан­тенну. Ответный сигнал состоит из трех радиоимпульсов на частоте f1, причем первый из них промодулирован по ам­плитуде с частотой Fn (рис. 1.1б). Временная расстанов­ка (величины τ1,τ2) и частота модуляции Fn могут принимать различные значения, образуя 36 фиксированных ком­бинаций (6 по частоте и 6 по временной расстановке). Каждой из комбинаций соответствует свой код ответного сигнала. Этот сигнал принимается запросчиком, который сопоставляет код при­нятого сигнала с установленным для данного момента времени. Присовладении кодов принятых сигналов с установленным в не­скольких циклах обмена информации вырабатывается сигнал "СВОЯ", определяющий государственную принадлежность обнару­женного объекта. Этот сигнал используется для формирования яркостнойотметки опознавания на экранах индикаторов (Р-4СА,

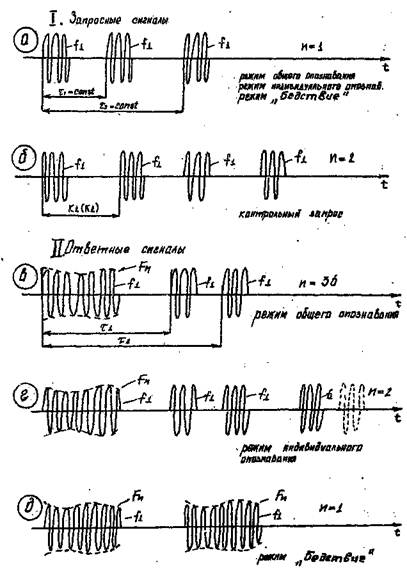

Рис1.1. Структура сигналов III диапазона

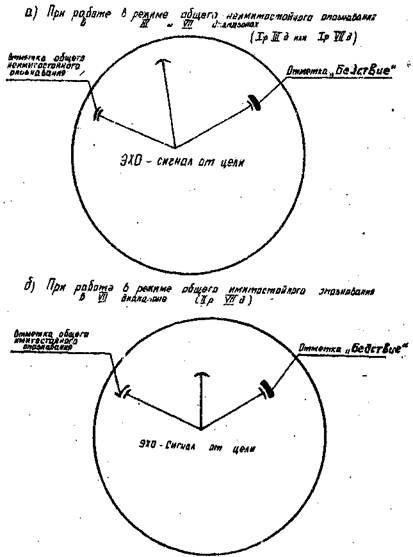

Рис.1.2. Виды отметок опознавания на экране индикатора блока Р-4СА

Р-4В) в виде дужки за отметкой от цели (рис. 1.2а). Ими­тостойкость рассмотренного режима обеспечивается периоди­ческой сменой действующих кодов ответного сигнала одновре­менно по всей территории страны в соответствии с единым расписанием кодов.

Режим контрольного запроса в III диапазоне применяется в условиях возможной имитации правильного ответного сигна­ла противником. Отличие его от рассмотренного выше режима общего опознавания состоит в том, что запросчик излучает вместо "правильного" запросного сигнала, состоящего из трой­ки радиоимпульсов , "неправильный", состоящий из четырех ра­диоимпульсов(см.рис.1-1.б). При приеме такого сигнала от­ветчик, в отличие от имитатора ответа у противника, излу­чение ответного сигнала не производит. Таким образом появ­ление сигнала "СВОЙ" при контрольном запросе свидетельству­ет о том, что запрашиваемый объект принадлежит противнику.

Режим индивидуального опознавания в III диапазоне обеспечивает определение положения выделенного объекта при наличии других объектов, наблюдаемых РЛС, по принципу "Где ты?". Отличие этого режима от режима общего опознавания состоит в том, что ответчик выделенного объекта излучает ответный сигнал, со стоящий из четырех импульсов (рис.1.1г). Первые три импульса образуют сигнал ответа общего опознава­ния и определяются действующим кодом. Четвертый импульс, время запаздывания которого по отношению к первому принима­ет два различных значения, является отличительным призна­ком ответного сигнала при индивидуальном опознавании. После приема и дешифрации ответного сигнала индивидуально­го опознавания запросчиком выдается сигнал, обеспечивающий формирование двойной яркостной отметки опознавания, распо­ложенной за целью.

Режим "Бедствие" в III диапазоне применяется для пе­редачи информации об аварийном положении опознаваемого объекта, а также для определения положения этого объекта по экрану РЛС. Включение этого режима производится на от­ветчике членами экипажа объекта. Этот режим отличается ви­дом ответного сигнала, который для объекта, терпящего бедствие, состоит из двух импульсов, промодулированных по ам­плитуде частотой Fn, (рис. 1.1д). После приема и де­шифрации ответного сигнала "БЕДСТВИЕ" запросчик выдает сиг­нал обеспечивающий формирование удлиненной яркостной отмет­ки опознавания, расположенной за целью (см., рис. 1.2,а).

Рассмотренная неимитостойкая система РЛО обладает ря­дом существенных недостатков, затрудняющих ее использование в настоящее время. Основными из них являются:

● низкая имитоустойчивость, обусловленная отсутствием кодирования запросного сигнала и малым числом кодов ответ­ного сигнала, которые могут быть легко разведаны и исполь­зованы противником;

● слабая помехоустойчивость вследствие низкого энер­гетического потенциала запросчиков и ответчиков, а также в результате использования III диапазона дециметровых волн, подверженного помехам телевидения;
