Получение н-бутиленов дегидрированием н-бутана

3С4Н8 → СН4+С3Н6+С8Н14

Регенерация катализатора в контактных аппаратах производится паром, регенерациопные газы выпускаются из системы (коммуникация, необходимая для регенерации, на схеме не показана).

Реакционные газы из контактных аппаратов поступают в скруббер для охлаждения 3, орошаемый водой. Часть воды, вытекающей из этого скруббера, подается в контактные аппараты. Остальное

количество воды, после охлаждения в холодильнике 10, возвращается на орошение скруббера 3.

Реакционные газы, выходящие из скруббера 3, через промежуточную емкость 19 подаются компрессором в скруббер 4, предварительно охлаждаясь в холодильнике 13. В скруббере 4, орошаемом поглотительным маслом, извлекается из реакционных газов фракция C4. Непоглощенные легкие углеводороды и водород отводятся из системы и используются как топливный газ. Поглотительное масло с содержащейся в нем фракцией С4 через подогреватель 11 подается насосом в стабилизатор 5, служащий для отделения из поглотительного масла некоторого количества поглощенных им легких углеводородов. Легкие углеводороды проходят через дефлегматор 6, отделяются от части увлеченпого поглотительного масла в фазоразделителе и выводятся из системы. Обогрев стабилизатора производится с помощью кипятильника 14.

Поглотительное масло из стабилизатора 5 переходит в отгонную колонну 8, обогреваемую острым паром. Поглотительное масло, из которого отогнались углероды Сі, по выходе из отгонпой колонны охлаждается в холодильнике 15 и собирается в сборнике 20, откуда центробежным насосом подается на орошение скруббера 4. Углеводороды фракции С4выходят сверху из отгонпой колонны 8, проходят через дефлегматор 9, охлаждаются в холодильнике 12 и собираются в сборнике 21, из которого откачиваются на установку для выделения дивинила.

6.Основные параметры производства

Отношение бутиленов к водяному пару, подава-

емых в контактные аппараты 1:7-1:14 по объему

Температура в контактных аппаратах 650-700°С

Катализатор состоит

из окиси магния 72,4%

окиси железа 18,4%

окиси меди 4,6%

окиси калия 4,6%.

Цикл работы контактного аппарата

(В цикл входит контактирование — 1 час

и регенерация — 1 час)

Давлепие в скруббере 4 35 атм

Давление в отгонной колонне 8 10 атм

Объемная скорость в контактном аппарате 800 час-1

Давление в системе контактирования около 1 атм

Выход дивинила от исходного бутилена около 30%

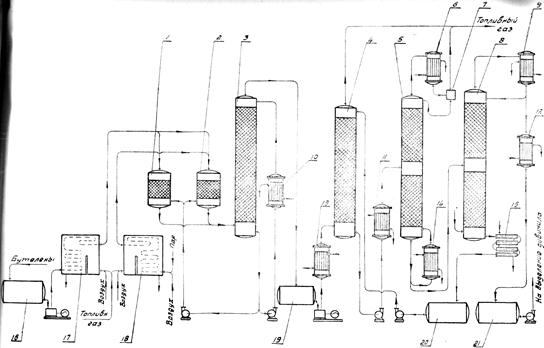

Схема № 3. Технологическая схема производства дивинила из бутиленов.

Обозначения на схеме № 3:

1,2 - контактные аппараты,

3—скруббер-охладитель,

4, 5—стабилизаторы,

6, 9—дефлегматоры,

7—фазоразделитель,

8—отгонная колонна,

10, 12, 13—холодильники,

11-подогреватель,

14 -кипятильник,

15—холодильник,

16, 19—емкости,

17—печь д/перегрева бутиленов,

18—печь для перегрева водяного пара,

20, 21 —сборники.

Литература

1. Технологические схемы процессов переработки нефти в США, Гостоптехиздат, 1956

2. Бушин А.И., Солдатов Б.Я., Тюряев И.А., Троникая Т.М., Турина П.С., Химическая промышленность, № 7, 18, 1958.

3. Основы технологии нефтехимического синтеза под редакцией А.И. Динцеса и Л.А. Потоловского. Гостоптехиздат, 1960.

4.Смирнов Н.И., Синтетические каучуки, ГХИ, 1954.

5.Литвин О.Б., Основы технологии синтеза каучуков, ГХИ, 1959.
