Проектирование внутрицехового электроснабжения

3) Питание светильников и световых указателей эвакуационного освещения в производственных зданиях без естественного освещения следует выполнять аналогично питанию светильников освещения безопасности (пункт 1).

В производственных зданиях без естественного света в помещениях, где может одновременно находиться 20 человек и более, независимо от наличия освещения безопасности должно предусматрив

аться эвакуационное освещение по основным проходам и световые указатели «выход», автоматически переключаемые при прекращении их питания на третий независимый внешний или местный источник (аккумуляторная батарея, дизель-генераторная установка и т. п.), не используемый в нормальном режиме для питания рабочего освещения, освещения безопасности и эвакуационного освещения, или светильники эвакуационного освещения и указатели «выход» должны иметь автономный источник питания.

4) Применение для рабочего освещения, освещения безопасности и эвакуационного освещения общих групповых щитков не допускается.

Разрешается питание освещения безопасности и эвакуационного освещения от общих щитков.

5) Рабочее освещение, освещение безопасности и эвакуационное освещение допускается питать от общих линий с электросиловыми установками или от силовых распределительных пунктов.

6) Использование сетей, питающих силовые электроприемники, для питания освещения безопасности и эвакуационного освещения в производственных зданиях без естественного освещения не допускается. На рис. 2-8 приведены наиболее характерные схемы питания освещения производственных зданий.

В схемах, приведенных на рис. 2-6, используются магистральные щитки с целью увеличения осветительной нагрузки и возможности ее питания от шин РУНН КТП, где установлены мощные автоматические выключатели (минимальное значение номинального тока теплового расцепителя, как правило, составляет 100 А). Возможно непосредственное подключение групповых щитков к шинам КТП, если использовать либо последовательное включение с АВ в КТП автоматических выключателей, характеристики которых соответствуют пропускной способности питающей осветительной линии, либо применять в КТП АВ серии ВА 88, выбирая для подключения осветительной нагрузки АВ типа ВА 88-32, имеющий Iнтр = 16 А и высокую отключающую способность (40 кА).

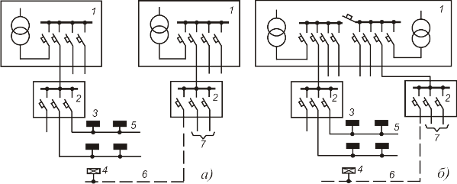

Рис. 2. Схемы питания рабочего и аварийного освещения безопасности и эвакуационного от КТП: а – от двух однотрансформаторных КТП; б – от одной двухтрансформаторной КТП; 1 – КТП; 2 – магистральный щиток (пункт); 3 – групповой щиток рабочего освещения; 4 – групповой щиток аварийного освещения; 5 – линия питающей сети рабочего освещения; 6 – линия питающей сети аварийного освещения; 7 – питание рабочего освещения других участков здания или силовых потребителей

Рис. 3. Схема питания рабочего и эвакуационного освещения от однотрансформаторной КТП: 1 – КТП; 2 – магистральный щиток (пункт); 3 – групповой щиток рабочего освещения; 4 – групповой щиток эвакуационного освещения; 5 – линия питающей сети рабочего освещения; 6 – линия питающей сети эвакуационного освещения

Рис. 4. Схема питания рабочего и аварийного (безопасности и эвакуационного) освещения от двух магистральных шинопроводов: 1 – КТП; 2 – магистральный шинопровод; 3 – автоматический выключатель, устойчивый к току короткого замыкания; 4 – магистральный щиток (пункт); 5 – групповой щиток рабочего освещения; 6 – групповой щиток аварийного освещения; 7 – линия питающей сети рабочего освещения; 8 – линия питающей сети аварийного освещения; 9 – питание рабочего освещения других участков здания или силовых потребителей

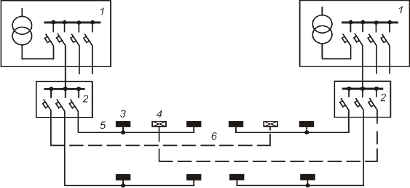

Рис. 5. Схема перекрестного питания рабочего и аварийного (безопасности и эвакуационного) освещения: 1 – КТП; 2 – магистральный щиток; 3 – групповой щиток рабочего освещения; 4 – групповой щиток аварийного освещения; 5 – линия питающей сети рабочего освещения; 6 – линия питающей сети аварийного освещения

Рис. 6. Схема питания рабочего и эвакуационного освещения от одного магистрального шинопровода: 1 – КТП; 2 – магистральный шинопровод; 3 – автоматический выключатель, устойчивый к току короткого замыкания; 4 – магистральный щиток (пункт); 5 – групповой щиток рабочего освещения; 6 – групповой щиток эвакуационного освещения; 7 – линия питающей сети рабочего освещения; 8 – линия питающей сети эвакуационного освещения

image description

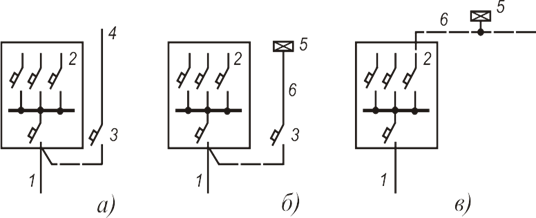

Рис. 7. Схемы питания освещения безопасности и эвакуационного от силовой сети: а и б – ответвления от силовой сети; в – от силового распределительного пункта; 1– линия силовой питающей сети; 2 – силовой распределительный пункт; 3 – автоматический выключатель; 4 – линия к светильникам аварийного освещения; 5 – групповой щиток аварийного освещения; 6 – линия питающей сети аварийного освещения

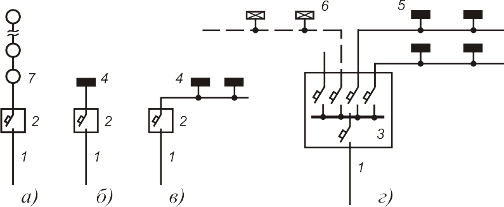

Рис. 8. Схемы питания освещения от вводов в здания: а – питание светильников непосредственно от вводного устройства; б – питание от вводного устройства одного щитка; в – то же нескольких щитков рабочего или аварийного освещения; г – питание от вводно-распределительного устройства щитков рабочего и эвакуационного освещения; 1 – ввод в здание кабельной или воздушной линии; 2 – вводное устройство; 3 – вводно-распределительное устройство; 4 – групповой щиток рабочего или аварийного освещения; 5 – групповой щиток рабочего освещения; 6 – групповой щиток эвакуационного освещения; 7 – светильник рабочего или аварийного освещения

При использовании схем БТМ (блок «трансформатор – магистраль») возможны два варианта питания осветительной нагрузки: отпайкой до вводного автоматического выключателя (рис. 4) или от начала магистрального шинопровода с целью уменьшения потерь напряжения (рис. 6). С учетом рекомендаций ПУЭ для питания рабочего освещения при незначительной осветительной нагрузке возможно использование схем, представленных на рис. 7.

При отсутствии собственных КТП в здании цеха используются схемы питания освещения от вводов в здание, представленные на рис. 8.

3.2.3 Выбор магистральных и групповых щитков

В качестве магистральных и групповых щитков можно выбирать типовые щитки, которые комплектуются некоторыми типами АВ в определенном количестве, или корпуса для электрощитового электрооборудования (щиты распределительные), имеющие DIN-рейки для установки соответствующего количества автоматических выключателей любого типа из серии ВА.

Щиты распределительные подразделяются на встраиваемые (в нишу) и навесные (настенные)и имеют степень защиты IP30. В щитах можно разместить 9, 12, 18, 24, 36, 48, 54 или 72 модуля (однополюсных АВ). Вместо трех однополюсных АВ можно разместить в щите один трехполюсный автоматический выключатель.
