Расчет гидравлической системы

в) рулевые приводы;

г) гидроусилители;

д) тормозные устройства.

При проектировании гидравлической системы определяются:

1) гидравлические параметры элементов и систем в целом;

2) функциональные возможности системы в различных условиях;

3) параметры быстродействия, надежности и др.;

4) жесткостно–прочностные характеристики элементов;

5) акустические характеристики

.

В данной работе определяются только гидравлические параметры элементов и системы в целом.

1. Исходные данные

В расчётной работе необходимо выполнить гидравлический расчёт упрощённой гидросистемы уборки (выпуска) трёхстоечного шасси самолёта в соответствии с заданным типом схемы 1 – I I (вариант 1, положение крана ГП – I I, рис.1 ).

Опис : Graphic1

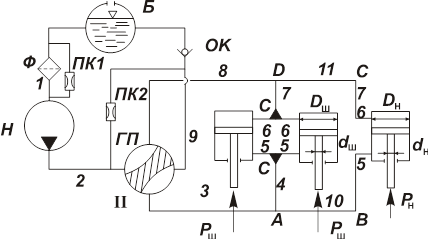

Рис. 1. Схема 1 – I I (вариант 1, положение крана ГП – I I )

Насос роторного типа (Н) работает в постоянном режиме. Двухпозиционная гидропанель (ГП) направляет поток жидкости в верхнюю часть цилиндров (II положение золотника). Соответственно, жидкость из противоположных частей цилиндров через эту же панель вытесняется в гидробак (Б). Золотником можно управлять электрическим или механическим способом.

Для обеспечения нормальной работы насоса и всей системы в линии всасывания (трубопровод 1) установлен фильтр (Ф), назначение которого – очистка жидкости от механических примесей.

В случае аварийного засорения фильтра жидкость идет через параллельный трубопровод, т.к. противоперегрузочный клапан (ПК1) открывается при определенном перепаде давления на фильтре. В этом случае жидкость не фильтруется, но система работает.

Предохранительный клапан (ПК2) переключает часть подачи насоса на слив, если давление в линии нагнетания превысит предельную величину. Таким образом, клапан ПК2 предохраняет насос и трубопроводы от разрушения. В нормальном режиме работы системы клапаны ПК1 и ПК2 закрыты. Этот случай и подлежит расчету.

Жидкость по напорным трубопроводам поступает в рабочие цилиндры. При этом поршни со штоками под действием перепада давления перемещаются, преодолевая внешнее усилие. Движущиеся поршни вытесняют рабочую жидкость из противоположных частей цилиндров, при этом жидкость попадает в трубопроводы сливной магистрали, а затем через гидропанель (ГП) и трубопровод 9 – в бак.

Обратный клапан (ОК) на трубопроводе 9 открыт только при движении жидкости в бак, что препятствует попаданию воздуха в систему и непредусмотренному движению жидкости в обратном направлении.

Расход жидкости в линии нагнетания () и в линии слива () различен из-за влияния штоков. Рабочим процессом гидросистемы предусмотрена параллельная работа двух штоков цилиндров основного шасси с заданным перепадом давления на поршнях и работа одного штока цилиндра носовой стойки шасси с перепадом давления , причём по условию задачи . На каждом штоке цилиндров основного шасси возникает усилие и на штоке цилиндра носовой стойки усилие , которые подлежат определению.

Длины хода штоков и определяются по условию одновременного срабатывания всех силовых (рабочих) гидроцилиндров. Для обеспечения одинаковой скорости перемещения штоков в параллельных силовых цилиндрах линии "Ш" при возможном рассогласовании нагрузок на штоки установлены синхронизаторы (С).

Реальная гидравлическая система уборки (выпуска) шасси самолета значительно сложнее рассматриваемой, т.к. имеет дублирующие линии, элементы, повышающие надёжность, системы тонкого регулирования и управления и др.

Для подобных и более сложных гидравлических систем используется сетевой метод расчета. В основе этого метода лежит способ постепенного упрощения структуры системы путем учета взаимного влияния элементов. С этой целью производят вначале учет влияния последовательных и параллельных элементов (агрегатов, трубопроводов, рабочих цилиндров) самой внутренней структуры системы, после замены ее суммарной зависимостью переходят к следующему внутреннему контуру и таким образом выходят на простой трубопровод. В качестве характеристики системы может быть зависимость перепада давления на насосе от подачи .

Заданы следующие параметры гидросистемы:

- кинематический коэффициент вязкости жидкости;

ρ=895 кг/м³- плотность жидкости;

0,50 МПа - перепад давления на поршнях силовых цилиндров;

t=65 с - время рабочего цикла;

Диаметры силовых цилиндров:

Dш=90мм, Dн=82мм

Диаметры штоков:

dш=40мм, dн=30мм

Значения эквивалентных калибров для местных сопротивлений, :

Фильтр – Ф 340

Гидропанель – ГП 300

Обратный клапан – ОК 280

Синхронизатор – С 220

Длины указанных на схеме трубопроводов: (M)

l1= 6, l2= 4.8, l3= 4, l4= 1.5, l5= 2, l6= 1, l7= 1.5, l8= 2.8, l9= 2.5, l10= 3.5, l11= 4

Диаметр всех трубопроводов .

По заданным параметрам гидросистемы необходимо определить:

1) гидравлические характеристики трубопроводов, отдельных элементов и системы в целом;

2) величину хода штоков по условию одновременного срабатывания всех цилиндров;

2) характеристики насоса;

3) значения рабочего давления, подачи, мощности насоса, КПД гидросистемы и числа Re.

Расчёт выполняется в первом приближении. Для определения путевых потерь в трубопроводах принимаем ламинарный режим течения. Учитываются заданные местные сопротивления, потери в которых определяются по приведенным данным. Величинами геометрического и скоростного напоров пренебрегаем.

2. Гидравлический расчет системы

2.1 Определение характеристик простых трубопроводов

Простым трубопроводом называется трубопровод без разветвлений. В задании рассматриваются трубопроводы постоянного сечения. Рассмотрим отдельно линию всасывания и нагнетания и линию слива.

А. Линия всасывания и нагнетания

Путевые потери в трубопроводах являются результатом трения между слоями жидкости и определяются по формуле

, (1)

где - коэффициент путевых потерь;

- расчётная длина трубопровода, м;
