Расчёт электрических нагрузок объектов методом коэффициента максимума

Рефераты / Физика и энергетика / Расчёт электрических нагрузок объектов методом коэффициента максимума

Всё электрооборудование разбили на группы (силовые пункты) СП1 и СП2 и т.д. и по коэффициенту использования и cosj.

Таблица 2.3. Силовые пункты

Группа СП	Наименование	Коэффициент использования	lign=top > cosj
СП1	Пресс кривошипный	0,2	0,65
	Молот пневматический	0,2	0,65
	Молот ковочный	0,2	0,65
	Молот ковочный	0,2	0,65
	Вальцы гибочные	0,2	0,65
	Отрезной станок	0,2	0,65

	Токарно-револьверный станок	0,22	0,45
	Механическая ножовка	0,22	0,45
	Трубоотрезной станок	0,22	0,8
	Гильотинные ножницы	0,22	0,95
	Пресс эксцентриковый	0,22	0,95
	Обдирочно-шлифовальный станок	0,22	0,95
СП2	Сварочный трансформатор	0,3	0,35
СП3	Кран - балка	0,06	0,4
	Мостовой кран	0,06	0,4
	Кран – мостовой	0,06	0,4
	Таль электрическая	0,06	0,4
СП4	Вентилятор	0,6	0,8
	Вентилятор	0,6	0,8
	Вентилятор	0,6	0,8
	Вентилятор	0,6	0,8
СП5	Камерная печь	0,55	0,95
	Электропечь цементации	0,55	0,95
	Отпускная печь	0,55	0,95
	Электропечь – ванна	0,55	0,95
	Камерная печь	0,55	0,95
СП6	Машина точечной сварки	0,35	0,55

Все паспортные мощности привести к номинальному значению:

для кранов

для сварочных аппаратов

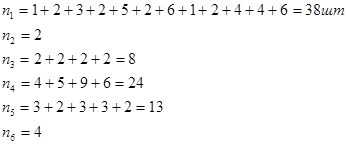

Определили общее количество потребителей в группах:

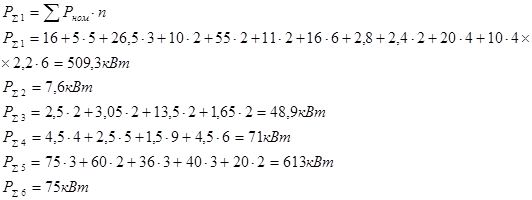

Рассчитали сумму мощностей в группах

Рассчитали модуль силовой сборки:

Рассчитали активную и реактивную мощность за смену:

Определили эффективное число ЭП.

Определили коэффициент max по табличным данным.

Для СП1 Кmax=2,6;

СП2 Кmax=2,15;

СП3 Кmax=3,2;

СП4 Кmax=1,4;

СП5 Кmax=1,5;

СП6 Кmax=2,15.

Определили максимальную расчётную мощность.
