Электроснабжение предприятия по производству деталей к автомобилям

Вторичная нагрузка трансформатора напряжения одной секции:

Выбранный трансформатор напряжения удовлетворяет всем условиям. На второй секции шин устанавливается аналогичный трансформатор напряжения НАМИ-10.

6. Схема распредели

тельной сети предприятия

При проектировании электроснабжения завода важнейшей задачей является выбор распределительной схемы внутреннего электроснабжения. Правильно выбранная схема должна обеспечивать необходимую степень надёжности питания потребителей, должна быть удобной и экономичной в эксплуатации.

Внутризаводская схема распределения электроэнергии выполняются по магистральному, радиальному или смешанному принципу. Выбор схемы определяется категорией надёжности потребителей электроэнергии, их территориальным размещением особенностями режима работы.

Радиальными схемами является такие, в которых электроэнергия от источника питания передаётся непосредственно к приемному пункту. Питание крупных подстанций с преобладанием потребителей 1 - категории осуществляется не менее чем по двум радиальным линиям, отходящим от разных секций источника питания. Отдельно расположенные однотрансформаторные подстанции мощностью 400-630 кВА питаются по одиночным радиальным линиям, если отсутствуют потребители 1 и 2

Магистральные схемы распределения электроэнергии принимаются в случае, когда потребителей много и радиальные схемы нецелесообразны. Основное преимущество магистральной схемы заключается в сокращении звеньев коммутации. Магистральные схемы целесообразно принимать при расположении подстанций на территории предприятия, что способствует прямому прохождению магистралей от источника питания до потребителя и тем самым сокращению длины магистралей. Недостатком магистральных схем является более низкая надёжность, по сравнению с радиальными, так как исключается возможность резервировать на низком напряжении их по одной магистрали.

Цеховые КТП по способу компоновки выполняются внутрицеховые (открытыми и закрытыми), встроенными, пристроенными и отдельно стоящими.

При радиальном питании КТП кабельными линиями от распределительного устройства 10 кВ по схеме блок-линия трансформатор допускается глухое присоединение к трансформатору. Глухой ввод выполняется в виде металлического короба, подвешиваемого на силовой трансформатор. Внутреннее электроснабжение рассматривается на примере термического цеха.

6.1 Характеристика цеха

Заданный цех серийного производства включает в состав: литейный участок, кузнечное отделение, участок термической обработки. На литейном участке производится изготовление болванок и заготовок нужной формы путём расплавления материалов. В кузнечном отделении производятся обработка изделий путём ковки, штамповки, волочения и др.

На участке термической обработки деталям придаются нужные физические свойства: твёрдость, прочность и т.д. путем закалки, отжига, отпуска и других операций.

Литейный участок имеет потребителей 1-ой категории: вентиляторы дутья варганок, разливочные краны.

Перечень потребителей участков цеха представлен в таблице 6.3.

План цеха показан на рисунке 6.2.

Общая площадь цеха составляет 1520м, габаритные размеры 20х76м, ширина пролета равна 6м. Высота цеха составляет 8,5м.

Расстояние от ГПП до цеха - 25 м. Принимаем коэффициенты отражения равными: Рпотолка = 30%, Рстен = 10%, Рпола = 10% по [2].

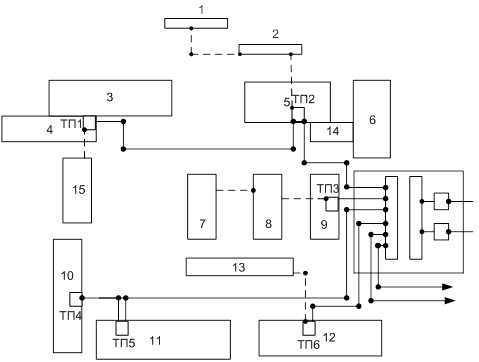

Рис.6.1 Схема распределительных сетей

6.2 Расчёт электрического освещения

6.2.1 Выбор типа и системы освещения

Во всех отделениях цеха применяем систему общего освещения с равномерным размещением светильников под потолком.

Рабочее освещение устраивается во всех помещениях и обеспечивает на рабочих поверхностях нормированную освещенность.

Также, цех оснащается аварийным освещением, необходимым для безопасной эвакуации людей, в случае погасания рабочего освещения. Аварийное освещение должно обеспечивать освещенность не менее 0,5лк

6.2.2 Выбор источниковсвета и светильнико

Для общего освещения, применяем ртутные лампы типа ДРЛ, т.к. они наиболее часто применяются для освещения больших производственных помещений высотой более 5 метров, в которых не требуется различать цветовые оттенки.

Для снижения коэффициента пульсации подключаем лампы поочередно к разным фазам сети. Применяем светильники типа СД2ДРЛ

6.2.3 Расположение и установка светильников

В помещениях с фермами и мостовыми кранами светильники располагаются заподлицо с фермами (hс = 0), следовательно, высота подвеса светильников равна высоте здания h = Н = 8м. Высота рабочей поверхности над полом равна hР = 0,8м. Тогда расчетная высота: h= hп - hР =8 - 0,8 = 7,2м.

При равномерном освещении лучшим вариантом расположения светильников с лампами ДРЛ является расположение их по углам прямоугольника.

Рекомендуется выбирать расстояние между светильниками по соотношению для светильников типа СД2ДРЛ с косинусной кривой распределения света ,тогда расстояние между светильниками по длине помещения:

Расстояние от стен до светильников:

Расстояние между светильниками по ширине помещения:

Количество рядов светильников: Количество светильников в ряду:

;

Количество светильников в отделении:

6.2.4 Светотехнический расчёт

Расчет освещения на участках цеха будем проводить по методу коэффициента использования на примере литейного участка.

Нормы освещенности Е = 300лк, К3 = 1,5 [2]. Размер помещения F = 48x12 = 576. Для ламп типа ДРЛ z = 1,15

Определим индекс помещения

Округляем до стандартного ближайшего значения i = 1,5

Коэффициенты отражения равны: Рпотл = 30%, Рстен = 10%, Рпола = 10%, тогда по [2] для светильников типа ДРЛ определяется коэффициент использования светового потока

Потребный поток одной лампы равен:
