Эмисионная электроника

Физический смысл этого соотношения состоит в том, что энергии фотона едва достаточно для освобождения из кристалла электронов уровня Ферми. Электроны более низших электрических уровней вообще не могут покинуть кристалл, получив энергию hn0. При частоте ниже n0 даже электроны уровня Ферми не могут покинуть кристалл, т.е. фототок отс

утствует.

Зависимость квантового выхода электронов от частоты света называется спектральной характеристикой фотокатода. При некоторой частоте на характеристике наблюдается максимум. Спектральная характеристика определяется материалом фотокатода (смотри справочник).

Энергия электронов после выхода из кристалла зависит от их энергии до поглощения кванта и от потерь энергии на пути к поверхности кристалла.

Наиболее вероятная энергия электронов, соответствующая максимуму кривой, составляет 0,4¸0,5 от их максимальной энергии (рис. 2.15). При увеличении частоты света возрастает максимальная энергия электронов. Увеличивается и наиболее вероятная энергия электронов, т.е. кривая распределения растягивается в сторону больших энергий. Обратите внимание: электроны покидают фотокатод с энергиями в десятые доли электрон-вольта, и чтобы они работали в приборе, их надо ускорять.

4. Квантовый выход чистых металлов даже в максимуме спектральной характеристики не превышает 10–3 эл./квант.

Поиски материалов, обладающих более хорошими фотоэмиссионными свойствами, привели к появлению обширной группы полупроводниковых катодов. У полупроводников имеется несколько групп электронов, существенно различающихся энергетическими состояниями. Например, примесный полупроводник донорного типа. Наиболее многочисленной является группа валентных электронов. Она определяет собственный фотоэффект полупроводников. Второй группой являются электроны донорной примеси. Третьей группой являются свободные электроны зоны проводимости.

Квантовый выход полупроводников, имеющих малую эффективную работу у выхода, оказывается большим. Фотоэмиттеры такого типа называются эффективными. Эффективные полупроводники имеют кубическую структуру кристаллической решетки, характерную для дырочной электропроводности, и обладают хорошей электропроводностью, необходимой для пополнения электронов из внешней цепи.

Этим условиям удовлетворяют примесные полупроводники.

Вопрос 8,9: Вторичная эмиссия

Выбивание электронов из кристалла при бомбардировке его пучком первичных электронов называют вторичной эмиссией. Первичный электрон движется в кристалле и отдает свою энергию по пути многим электронам в кристалле. Причем основную долю энергии первичный электрон отдает в конце пути. Энергетический спектр вторичных электронов сложен. Чисто вторичные электроны имеют энергию порядка 50 эВ, есть доля отраженных первичных электронов, имеющих энергию первичных электронов.

Число вторичных электронов () пропорционально для данного кристалла числу первичных электронов (). Можно записать:

;

где s – коэффициент вторичной эмиссии.

s показывает, сколько вторичных электронов приходится на один первичный электрон.

Коэффициент вторичной эмиссии зависит от энергии первичных электронов (рис. 2.16).

s

1

~500 эВ Е, эВ

Рис. 2.16 – Зависимость s от энергии первичных электронов

Для вторичной электронной эмиссии важны два элементарных процесса: 1) движение первичных электронов в материале эмиттера, сопровождающееся передачей энергии вторичным электронам; 2) движение вторичных электронов, сопровождающееся потерей энергии при столкновении с другими электронами. Эти факторы и объясняют зависимость коэффициента вторичной эмиссии от энергии первичных электронов. С одной стороны, в результате увеличения энергии первичных электронов в эмиттере растет число вторичных электронов, создаваемых каждым первичным электроном. В этом случае растет коэффициент вторичной эмиссии.

С другой стороны, проникающий в эмиттер первичный электрон на первых этапах своего пути обладает большой скоростью и редко передает энергию электронам эмиттера. По мере торможения первичного электрона в эмиттере основную часть своей энергии он отдает электронам эмиттера в конце пути. Чем больше энергия первичных электронов, тем глубже они проникают в эмиттер. Выход вторичных электронов затрудняется, т.к. возрастают их энергетические потери в пути из эмиттера. Это ведет к уменьшению коэффициента вторичной эмиссии.

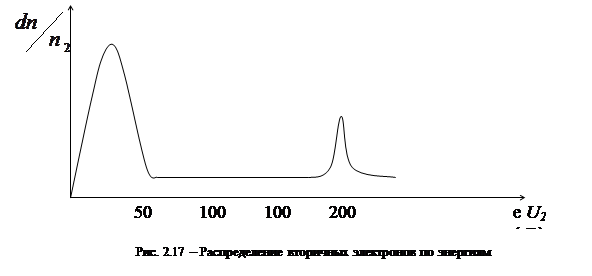

Распределение вторичных электронов по энергиям представлено на рис. 2.17.

Широкий пик, максимум которого приходится на энергию порядка 20 эВ, соответствует истинно вторичным электронам. Этот пик не зависит от энергии первичных электронов. Узкий пик, соответствующий энергии первичных электронов ( ~ 200 эВ), показывает упруго отраженные от эмиттера первичные электроны. При изменении энергии первичных электронов узкий пик соответственно перемещается.

Особенностью вторичной эмиссии является то, что коэффициент вторичной эмиссии не зависит от эффективной работы выхода эмиттера. Это связано с тем, что за счет большой энергии первичных электронов энергия вторичных электронов значительно больше эффективной работы выхода любого материала.

Зависимость коэффициента s от энергии первичных электронов у диэлектриков и полупроводников качественно такая же, как и у металлов. Однако s у диэлектриков и полупроводников значительно выше. При этом из-за плохой проводимости диэлектрика или полупроводника на поверхности кристалла под действием первичных электронов формируется заряд, который существенно изменяет процессы взаимодействия первичных электронов с кристаллом.

Допустим, что материал кристалла – диэлектрик, при этом s < 1.

В этом случае на поверхность кристалла электронов приходит больше, чем уходит за счет вторичных. Избыточные заряды не могут уйти в объем диэлектрика и в цепь, поверхность кристалла заряжается отрицательно. На поверхности кристалла формируется тормозящее поле. Это ведет к уменьшению s. Происходит дальнейшее накопление отрицательного заряда на поверхности кристалла и т.д.

Это будет продолжаться до тех пор, пока потенциал поверхности не достигнет потенциала катода и не прекратятся и первичный и вторичный токи.

Допустим теперь, что s >1, т.е. с поверхности диэлектрика уходит электронов больше, чем приходит, и поверхность заряжается положительно. Возникает ускоряющее поле, энергия первичных электронов увеличивается. Накопление заряда на поверхности будет происходить до тех пор, пока s =1. Это означает, что при s = 1 наступает установившийся режим.

У полупроводниковых кристаллов эффект зарядки поверхности выражен слабее из-за значительной проводимости.

Вопрос 9: Вторичная ионно-электронная эмиссия

Вторичная эмиссия может происходить не только под действием электронной бомбардировки кристалла, но и при бомбардировке его положительными ионами. Такая эмиссия называется ионно-электронной.
