Расчет тяговой подстанции

6. Длины участков ЛЭП.

l1 =55 км; l2 =40 км; l3 =45 км; l4 =50 км; l5 =50 км;

8. Данные для расчёта заземляющих устройств.

Сопротивление земли: Ом×м; Площадь подстанции: S=8500м2

9. Выдержка времени релейной защиты.

Вводы 110 кВ – 2 с;

Вводы 35 кВ – 1,4 с;

Вводы 27.5 кВ – 1,1с;

Фидер 27.5 кВ –

0.4 с;

Фидер 35 кВ – 0.4 с;

10. Ток длительной нагрузки Ток аварийной нагрузки

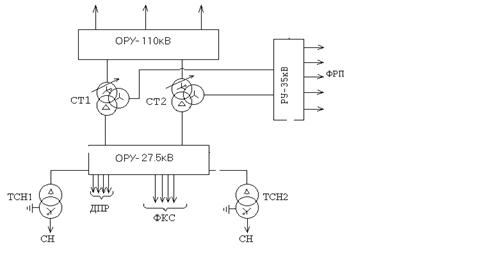

Рис.2 Однолинейная схема главных электрических соединений

Технические характеристики силового трансформатора

Таблица 1

Выбор трансформатора собственных нужд

На тяговой подстанции устанавливают два ТСН с вторичным напряжением 380/220 В, каждый из которых рассчитан на полную мощность собственных нужд.

Питание ТСН на тяговых подстанциях переменного тока осуществляем от шин 27,5 кВ.

Необходимая мощность для питания собственных нужд переменного тока может быть определена суммированием всех мощностей потребителей подстанции.

Расчётная мощность для питания собственных нужд (мощность ТСН) определяется:

Расчётную мощность ТСН определим по формуле:

где: - коэффициент собственных нужд равный 0,006

- число понижающих трансформаторов равно 2

-Номинальная мощность трансформатора равная 40000 кВА

-Мощность устройств автоблокировки равная 40 кВА

-Мощность передвижной базы масляного хозяйства равная 20 кВА

кВА

По рассчитанной мощности выбираем ТСН типа: ТМЖ –400/27,5/0,4

Расчет токов короткого замыкания

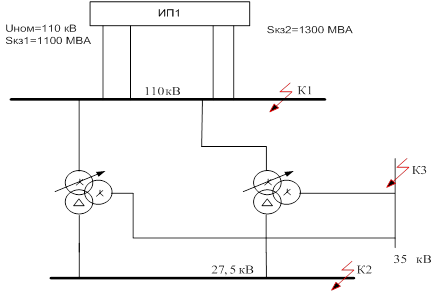

Рис.3. Расчетная схема тяговой подстанции

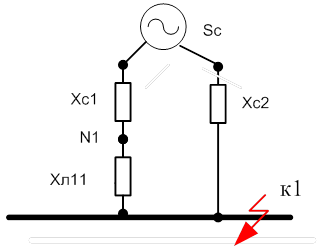

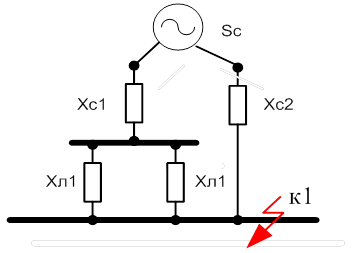

Рис.4. Электрическая схема замещения до точки к1

Расчёт сопротивлений элементов схемы замещения

Расчет сопротивлений системы найдём относительные сопротивления энергосистемы:

где: - базисная мощность, принимаем 100 МВА;

- мощность короткого замыкания, МВА.

Относительные сопротивления ЛЭП:

где: - удельное сопротивление проводов 1 км линии, =0,4 Ом/км;

l – длина линии, км.

Расчётные значения напряжения К.З. обмоток тяговых трансформаторов определим, используя выражения:

Относительные сопротивления обмоток тягового трансформатора:

где: - номинальная мощность трансформатора, МВА.

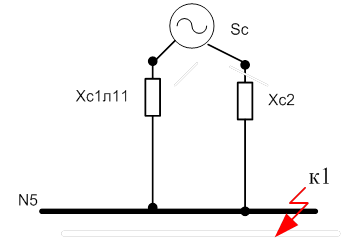

Рис.5.замещение 2 линий Хл1 на эквивалентную Хл11

Рис.6. замещение сопротивлений линий Хл11и Хс1 на эквивалентное сопротивление Хс1л11

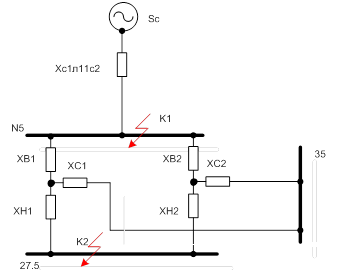

Рис.7.Схема замещения сопротивления обмоток тр-ра на эквивалентное сопротивление.

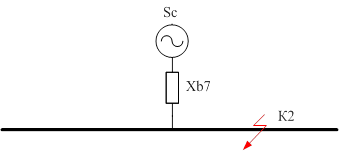

Рис.8. Схема замещения до точки К2

Преобразуем схему замещения до точки К2:

Приведём сопротивление на К1 к напряжению 27.5 кВ

Рис.9.

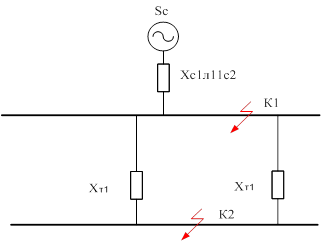

Рис.10.

Расчёт токов короткого замыкания на шинах РУ 27.5 кв.

При расчёте периодической составляющей тока короткого замыкания от источника используем приближенный метод, так как короткое замыкание удалённое.

кА;

Расчёт апериодической составляющей

Апериодическую составляющую определим по формуле:
