Производство пенобетона

Время перемешивания зависит от подвижности бетонной смеси и вместимости бетоносмесителя. Чем меньше подвижность бетонной смеси и больше вместимость бетоносмесителя, тем больше время, необходимое для перемешивания. Например, для емкости смесителя 500 дм3 оно составляет 1,5 .2 мин, а для емкости 2400 дм3 -3 мин. и более.

Смесители промышленных линий по производству изделий из пенобетона предс

тавлены на рис.2.

Баросмеситель

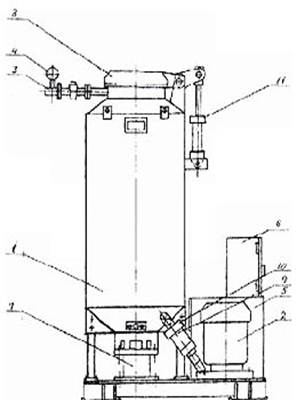

Рис.1 Схема баросмесителя: 1- баросмеситель; 2 - электродвигатель; 3 - воздуховод; 4 - манометр; 5 - защитный кожух; 6 - пульт управления; 7- вал; 8 - крышка; 9 - напорный кран; 10-штуцер; 11-рукоядка

Баросмеситель предназначен для производства пенобетонной смеси по одностадийной схеме. Он служит для изготовления пенобетонов плотностью от 400 до 1600 кг/куб.м и транспортировки их по бетонопроводу к месту использования. Позволяет производить заливку полов и кровель, заполнение подготовленных строительных пустот, изготовление блоков различного размера и плотности. Обеспечивает в период гомогенизации заполнение емкости смесителя компонентами пенобетонной смеси и ее перемешивание на малой скорости вращения вала смесителя, и последующий высокоскоростной режим поризации смеси. При этом происходит насыщение пеномассы в смесителе сжатым воздухом.

Баросмеситель совмещает функции смесителя, пеногенератора, пневмокамерного насоса и обеспечивает ввод всех сырьевых компонентов, подачу под давлением пенобетонной смеси на формование. Он оснащен валом со специально разработанными лопастями минимального аэродинамического сопротивления, вращающимися со скоростью до 800 об/мин, что создает турбулентный поток пеномассы. На концах полостей могут располагаться кавитационные насадки. Популярная модель пенобетонной установки "Турбо-0.25", выполненной на основе баросмесителя, поставляемой фирмой СтромРос имеет следующие характеристики:

Производительность, куб.м/час

до 4,0

Объем емкости смесителя, куб.м

0,27

Установленная мощность, кВт

6,5

Рабочее давление воздуха, МПа

до 0,15

Подача материала по бетонопроводу, м: по горизонтали по вертикали

30 10

Габариты, м

1,3х0,7х1,55

Масса, кг

200

Средний срок окупаемости, мес

1-2

Пеногенератор

Пеногенератор предназначена для приготовления пены, используемой в двухстадийной (классической) схеме получения пенобетонной смеси.

Пеногенератор работает от сжатого воздуха (требуется компрессор) и состоит из трех основных частей: емкости для пеноконцентрата (танка или емкости-ресивера для пеноагента), пеногенераторного узла и сопла-ланцета с аксессуарами (вентили, штуцера и шланги). Разовая загрузка пеноконцентратом танка емкостью 60 л. обеспечивает изготовление пены для 4 - 6 м.куб пенобетона. Пеногенераторы могут выполняться в стационарном и мобильном исполнении.

Бетононасос

На строительной площадке подачу пенобетонной смеси к месту заливки, в опалубку и т.п., можно осуществлять по схеме "кран-бадья", при этом достаточно соблюдать технологическое соответствие способа транспортным средствам. Заливка пенобетонной смеси c применением тяжелых подъемно-транспортных средств не редко длительный и неэкономичный процесс. В явном виде недостаточная эффективность схемы проявляется при интенсивности бетонирования свыше 4-6 м3/час, а также при бетонировании труднодоступных мест (изоляция междуэтажных перекрытий и т.д.).

Повышение производительности процессов раздачи на стройплощадке пенобетонной смеси обеспечивает замена технологии "кран-бадья" на технологию с применением насосного оборудования. Для заливки сложных конструкций использование бетононасоса кроме повышения производительности снимает также проблему защиты смести от атмосферных влияний (осадки, жара, холод и т.д.).

Наиболее подходящий для транспортировки пенобетона – допускается применение плунжерного (поршневого) насоса, дающего небольшой процент (2-3%) потери воздушных пор. Применение центробежных (лопастных) насосов категорически запрещено ввиду практически полного уничтожения рабочим колесом воздушных пор в смеси. Вспомогательное оборудование.

Питатель вяжущего ячеистобетонной установки

Питатель вяжущего (цемента) ячеистобетонной установки (ЯБУ) предназначен для хранения, дозирования при приготовлении смеси, транспортировки цемента или его аналогов из склада в смеситель ЯБУ.

Дозирование вяжущего осуществляется по массе с точностью не более 2% от расчетной. Объемное дозирование цемента не допускается.

Техническое решение питателя определяется производительностью и компановкой ЯБУ, видом смесителя, количеством марок смеси и другими факторами. Наиболее распространены полуавтоматические и автоматические цикличные весовые питатели вяжущего ЯБУ. В полуавтоматических питателях загрузку и взвешивание материалов производят автоматически; оператор осуществляет их подачу в смеситель. В автоматических дозаторах необходимые операции осуществляют без вмешательства оператора.

Оборудование питателя вяжущего ЯБУ комплектуется из готовых и заказных изделий применительно к требуемой ЯБУ. Структура питателя включает склад вяжущего, дозирующее устройство, средства энергообеспечения и автоматики. Последние включаются в систему управления ЯБУ. На аналогичных принципах назначения, структурной компановки и управления строятся питатели заполнителя, воды и добавок ЯБУ.

Питатель заполнителя ячеистобетонной установки

Питатель заполнителя ячеистобетонной установки (ЯБУ) предназначен для хранения, дозирования при приготовлении смеси, транспортировки песка или его заменителей из склада в смеситель ЯБУ.

Дозирование заполнителя осуществляется по массе с точностью не более 2,5 % от расчетной. Объемное дозирование заполнителя разрешается лишь при изготовлении небольших количеств ячеистобетонной смеси и бетонировании неответственных конструкций. При объемном дозировании существенные погрешности объясняются колебаниями объемной насыпной массы сыпучих материалов, в особенности при изменении их влажности.

Технологическая схема, принципы компоновки и комплектации питателя заполнителя схожи с питателем вяжущего ЯБУ.
