Проектирование крытого рынка

1. Расчет щита покрытия

1.1 Исходные данные

Условия эксплуатации нормальные.

Уклон кровли 1:4.

Материал обшивок панелей деревянные щиты из ели 2-го сорта.

Каркас плиты из древесины ели 2-го сорта.

Шаг несущих конструкций – 4,5 м.

Шаг прогонов – 1 м.

1.2 Расчёт конструкции покрытия

Настил рассчитываем как многопролетную неразрезную балку

. Расчет ведется для полосы настила, шириной 1 метр с учетом числа досок рабочего слоя на этой ширине. При расчете настила учитываем:

- постоянная нагрузка от покрытия равномерно распределена по поверхности кровли;

- снеговая нагрузка распределяется на горизонтальную проекцию кровли;

- ветровая нагрузка при углах наклона кровли до 30о, разгружает Настилы и в расчетах не учитывается;

- временная нагрузка от сосредоточенного груза равна 1,2 кН и распределена на ширину 0,5 м настила (P=2,4 кН)

Расчёт деревянного щита покрытия ведем на два сочетания нагрузок:

I сочетание: постоянная + временная снеговая

(q/p=q/пост+s/)

II сочетание: постоянная + временная от сосредоточенного груза

(q/p=q/пост+Р/)

А. постоянные нагрузки

- где

Б. временные нагрузки

Снеговая нагрузка

нормативное значение веса снегового покрова (V снеговой район)

при уклоне кровли не более 25о

1.3 Сбор нагрузок

Расчетные погонные нагрузки:

- от собств. массы щита покрытия:

- от снеговой нагрузки

- от временной сосредоточенной

1.4 Статический расчет щита

Плита рассчитывается по схеме многопролетной балки. Пролет lр равен шагу прогонов – 1 м.

Расчетные сочетания нагрузок:

I сочетание (постоянная + временная снеговая)

II сочетание (постоянная + временная от сосредоточенного груза)

1.5 Конструктивный расчет щита

Расчет характеристики материала:

где:

- расч. сопротивление древесины на изгиб (ель 2-го сорта)

1,15 – коэф., учитывающий менее ответственную работу настилов

0,85 – коэф. условия эксплуатации

Требуемый момент сопротивления поперечного сечения щита покрытия должен быть не менее:

Требуемая общая ширина досок на расчетной ширине 1м равна:

Фактический момент сопротивления при расчетной ширине 1м равен:

Нормативные напряжения:

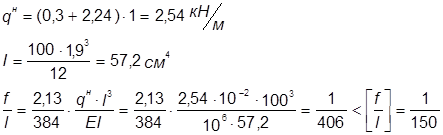

Относительный прогиб проверяем при первом сочетании нагрузок:

Вывод:

Подобранное сечение удовлетворяет условиям прочности и жесткости.

2. Расчет прогонов

2.1 Сбор нагрузок на 1 м2 покрытия

2.2 Статический расчет прогона

Расчетная погонная нагрузка на прогон: ;

Расчетную схему прогона примем разрезную, тогда

Расчетный пролет прогона:см,

где b – шаг несущих конструкций, а=10 см – ширина опорной площадки прогона.

Максимальный изгибающий момент в прогоне:

.

Прогон работает в условиях косого изгиба. Составляющие момента относительно главных осей сечения:

,

,

2.3 Конструктивный расчет прогона
