Улучшение теплового и гидравлического режима системы теплоснабжения п. Победа г. Хабаровска

Результаты работы программы:

ПОДБОР Г-ОБРАЗНОГО КОМПЕНСАТОРА

Результаты расчета

Сила упругой деформации по оси Х Px=1287.88 H

Сила упругой деформации по оси У Pу=220.42 H

Изгибающее продольное компенсационное напряжение в точке жесткого крепления меньшего плеча б(a)= 45.53 МПа Изгибающее продольное компенсационное напряжение в точке жесткого крепления большего плеча б(b)= 11.77 МПа Изгибающее продольное компенсационное напряжение в точке изгиба б(c)= 20.53 Мпа. За расчетные приняты результаты работы программы Px=1287.88 H

1.8.4 Расчет усилий на подвижные опоры

Вертикальную нормативную нагрузку на подвижную опору Fv, Н, следует согласно [1] определять по формуле

Fv= Gh L (1.33)

где Gh - вес одного метра трубопровода в рабочем состоянии включающий вес трубы, теплоизоляционной конструкции и воды, Н/м;

L - пролет между подвижными опорами, м.

Величина Gh по справочным данным для трубы диаметром 159 мм составляет 513 Н/м. Величина L по требования [1] не должна превышать 5 м.

Соответственно вертикальная нагрузка на опору составит:

Fv= 513*5=2565 H

1.8.5 Расчет усилий на неподвижные опоры

При определении нормативной горизонтальной нагрузки на неподвижную опору следует учитывать: неуравновешенные силы внутреннего давления при применении сальниковых компенсаторов, на участках имеющих запорную арматуру, переходы, углы поворота, заглушки; следует также учитывать силы трения в подвижных опорах и о грунт для бесканальных прокладок, а также реакции компенсаторов и самокомпенсации. Горизонтальную осевую нагрузку на неподвижную опору следует определять:

на концевую опору - как сумму сил действующих на опору;

на промежуточную опору - как разность сумм сил действующих с каждой стороны опоры.

Неподвижные опоры должны рассчитываться на наибольшую горизонтальную нагрузку при различных режимах работы трубопроводов (охлаждение, нагрев) в том числе при открытых и закрытых задвижках.

Схема прилегающих участков к рассчитываемой неподвижной опоре Н6 изображена на рисунке 1. .

Рис. 1. – Схема для определения горизонтальных усилий на неподвижную опору

Формулы для определения осевого усилия на неподвижную опору (В) [6]:

при нагреве

при охлаждении

где p – давление теплоносителя, Па;

D – диаметр трубопровода, м

Рк – сила упругого отпора П-образного компенсатора, Н;

Рх – сила упругого отпора Г-образного компенсатора, Н;

q – весовая нагрузка на 1 м длины трубопровода, Н/м (515 Н/м);

m - коэффициент трения скользящих опор (m=0.3).

Расстояния l1, l2, l3 по схеме соответственно равны 26,8; 20 и 7 м.

при нагреве

при охлаждении

За расчетное усилие принято большее значение Р=7464 Н.

Для двух трубопроводов соответственно 14,9 кН.

1.8.6 Определение диаметров спускников

Определение диаметров спускных устройств производится с целью обеспечения слива воды из трубопровода теплосети за определенный период времени. Диаметр штуцера и запорной арматуры d, м, для спуска воды из секционируемого участка трубопровода определяют по формуле [1]:

(1.34)

где d red, ål, i red - соответственно приведенный диаметр, м; общая длина, м; приведенный уклон секционируемого участка трубопровода определяемые по следующим формулам:

d red = ( d1 l1 + d2 l2 + . + dn ln ) / å l (1.35)

i red = ( i1 l1 + i2 l2 + . + in ln ) / å l (1.36)

где l1, l2, . , ln - длины отдельных участков трубопровода, м, с диаметра

ми d1, d2, ., dn ,м, при уклонах i1, i2, ., i3;

m - коэффициент расхода арматуры, принимаемый для вентилей

m = 0.0144, для задвижек m = 0.011;

n - коэффициент, зависящий от времени спуска воды t

при t = 2 ч (для труб диаметром 150 мм) n = 0.72

d red = 0,159 м (т.к. диаметр не меняется);

Для расчета выбран участок теплосети (см. профиль трассы в графической части) с установкой спускника в камере УТ2.

Уклон прилегающих участков определяется по формуле:

В соответствии с требованием [1] принимаем диаметр спускника 50 мм.

Диаметр воздушников по требованиям [1] составил 20 мм.

2. Проектирование ЦТП (специальный раздел)

При расчете и подборе оборудования ЦТП необходимо учитывать тепловой и гидравлический режим присоединяемых систем. Нами рассмотрено два варианта подключения нагрузки отопления и горячего водоснабжения абонентов котельных №3,22,28 к теплосети от врезки в ЦТК 337/03:

закрытая, с зависимым подключением нагрузки отопления (Рис.2.1)

закрытая, с независимым подключением нагрузки отопления (Рис.2.2)

Учитывая меньшие капитальные и эксплуатационные затраты к рассмотрению принята первая схема. Приготовление воды для нужд горячего водоснабжения осуществляется при этом в двухступенчатом теплообменнике. Приготовление теплоносителя для системы отопления производится с помощью смесительного клапана 14 и подмешивающего насоса 8. Снижение давления теплоносителя до допустимого в местных системах производится клапаном 4.

Для прокачки теплоносителя через теплообменники горячего водоснабжения и систему отопления необходимо установить циркуляционный насос на обратной линии. Ниже приведен расчет и подбор оборудования ЦТП.

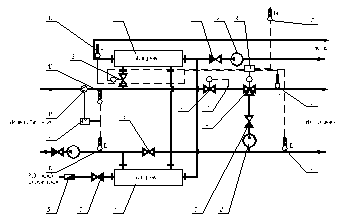

Рис.2.1 – Двухступенчатая схема подогревателей ГВС с зависимым подключением системы отопления

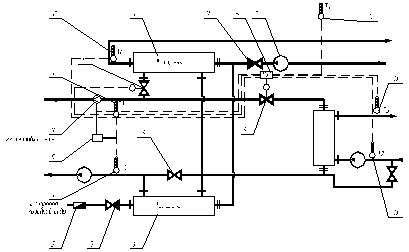

Рис. 2.2 - Двухступенчатая схема подогревателей ГВС с независимым подключением системы отопления

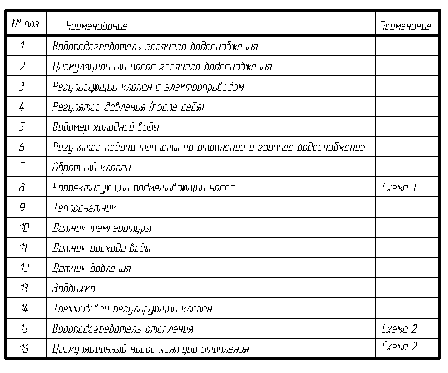

Таблица 2.1 – Обозначение к Рис.2.1,Рис.2.2

2.1 Тепловой и гидравлический расчет пластинчатых водонагревателей

Схема подключения водонагревателей горячего водоснабжения в закрытых системах теплоснабжения выбирается в зависимости от соотношения максимального теплового потока на горячее водоснабжение и максимального теплового потока на отопление
