Расчет и проектирование коническо-цилиндрического редуктора

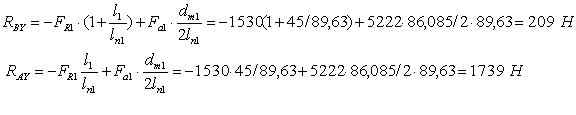

Проверим правильность нахождения реакций RAY и RВY , для этого составим третье уравнение равновесия – сумму проекций всех сил на ось Y:

åY = 0; - RAY + RBY + Fr1 = -1739+209+1530=0

Построение эпюры изгибающих моментов.

Участок 1:

åМZ1 = 0; 0 · Z1 = МZ1

Участок 2:

åМZ2 = 0; RAY · Z2 =

М2

0£ Z2 £ Ln1

Z2 = 0 МZ2 = 0.

Z2 = Ln1 åМZ2 = RAY · Ln1 = 1739 · 0,08963 = 156 H·м

Участок 3:

åМZ3 = 0; RAY · (Ln1 + Z3) = RBY · Z3 = МZ3

0£ Z3 £ L1

Z3 = 0 МZ3 = RAY · Ln1 = 1739 · 0,08963 = 156 H·м

Z3 = L1

åМZ3=RAY (Ln1+L1)-RBY·L1=1739(0,08963+0,045)-209·0,045=225Н·м

Рассмотрим плоскость XOZ.

Σ МAX = 0 Σ МBX = 0

RBx x Ln1 – Ft1 · (Ln1 + L1) = 0

RBХ x Ln1 – Ft1 · L1= 0

RBХ = Ft1 · (1 + L1/ Ln1) = 6581,4·(1+45/89,63)=9885,6 H

RАХ = Ft1 · L1 / Lп1= 6581,4·45/89,63 = 3304,3 Н

åХ = 0 RВY - RАY - Ft1 = 7383-2007-5376 = 0

Участок 1:

åМZ1 = 0; 0 · Z1 = МZ1

Участок 2:

åМZ2 = 0; RAХ · Z2 = М2

0£ Z2 £ Ln1

Z2 = 0 МZ2 = 0.

Z2 = Ln1 åМZ2 = RAХ · Ln1 = 3304,3 · 0,08963 = 296 Н

Участок 3:

åМZ3 = 0; RAХ · (Ln1 + Z3) = RBХ · Z3 = МZ3

0£ Z3 £ L 1

Z3 = 0 МZ3 = RAХ · Ln1= 3304,3 · 0,08963 = 296 Н

Z3 = L1

åМZ3=RAХ·(Ln1+L1)-RBХ·L1= 3304,3·(0,08963+0,045)-9885,6·0,045=0

Крутящий момент нагружает быстроходный вал на всей длине:

Т1 = 283 Н · м.

Суммарные радиальные нагрузки на опоры равны:

Суммарный изгибающий момент в опасном сечении под подшипником в опоре В:

Промежуточный вал

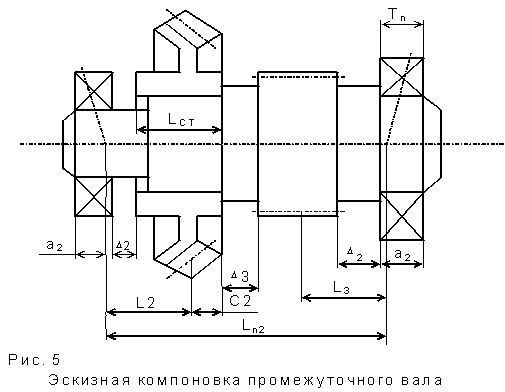

Принимаем с компоновки:

L2=95,2

L3=88,4

a2 = Tn2 / 2 + e · (d + D) / 6 = 23,9 мм

Для промежуточного вала выбираем конические однорядные подшипники средней серии 7313А с размерами d = 65 мм, D = 140 мм, Т = 36,5, е =0,35. Определение составляющих опорных реакций и изгибающих моментов.

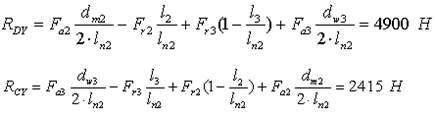

Рассмотрим плоскость YOZ:

Σ МCY = 0 Σ МDY = 0

Fa2 · dm2 / 2 – Fr2 · L2 + Fr3 · (Ln2 - L3) + Fa3 · dw2 /2 - RDY · Ln2 = 0.

Fa3 · dw2 /2 – Fr3 · L3 + Fr2 · (Ln2 - L2) + Fa2 · dm2 /2 - RCY · Ln2 = 0.

dm2 = 0,857 · de2 = 0,857 · 303,8295= 260,4 мм

åFУ = 0

RСУ - Fr2 + Fr3 - RDУ = 2415-5222+7725-4900≈0

Построение эпюры изгибающих моментов

Участок 1:

åМZ1 = 0; - RCУ · Z1 = МZ1

0 £ Z1 £ L 2

Z1 = 0 МZ1 = - RCУ · 0 = 0.

Z1 = L2 МZ1 = - RCУ · L2 = -2415 · 0,088= -212,5

Участок 2:

åМZ2 = 0; - RCУ · (L2 + Z2) + Fr2 · z2 + Fa2 · dm2 / 2 = Мz2

0 £ Z2 £ (Ln2 - L3 - L2 )

Z2 = 0

åМZ2=-RCУ · L2 + Fa2 · dm2 / 2 = -2415 · 0,0952 + 1530 · 0,13 = -31 Н·м

Z2 = Ln2 - L3 - L2

МZ2=-RCУ·(Ln2-L3)+Fr2 · (Ln2 - L3 - L2)+ Fa2 · dm2/2 = -2415·(0,2642- -0,0884)+5222(0,2642-0,0884-0,0952)+1530·0,2604/2 = 193 Н·м

Участок 3:

åМZ3 = 0; -RCУ·(Ln2-L3+z3)+Fr2 · (Ln2 - L3- L2 +z3)+Fa2 · dm2 / 2 –

-Fr3 · Z3 +Fa3 · dw3 / 2 = МZ3

0 £ Z3 £ L3

Z3 = 0; MZ3= – 2415 · (0,2642 – 0,0884+0,0335) + 5222·(0,2642 – 0,0884-– 0,0952+ 0,0335) + 1530·0,2604/2 - 7725·0,0335 + 5160·0,0928/2 = 284 Н·м

Z3 = L3

åМZ3=-RCУ·Ln2+Fr2 · (Ln2-L2)+Fa2·dm2 / 2 - Fr3 · L3 + Fa3 · dw3 / 2 = = -2415·0,2642 + 5222·(0,2642 - 0,0952) + 1530·0,2604/2 - 7725·0,0884/2 + +5160·0,0928/2=0

Рассмотрим плоскость XOZ:

å MCХ = 0;

Ft2 · L2 + Ft3 · (Ln2 - L2) – RDХ · Ln2 = 0.

RDХ=Ft2·(L2/Ln2)+Ft3·(1-L3/Ln2)=6581,4·0,0952/0,2642+20585·(1-

-0,0884/0,2642)=16 070 Нå MDХ = 0;

-Ft3 · L3 – Ft2 (Ln2 – L2) + FCX · Ln2=0

RCX=11097,5 Н

å X = 0; RСХ - Ft2 - Ft3 + RDХ = 11097,5-6581,4-20585+16070≈0

Построение эпюры изгибающих моментов

Участок 1:

åМZ1 = 0; RCХ · Z1 = МZ1

0 £ Z1 £ L 2

Z1 = 0 МZ1 = RCХ · 0 = 0.

Z1 = L2 МZ1 = RCХ · L2 = 11097,5·0,0952=1056,5 Н

Участок 2:

åМZ2 = 0; RCХУ · (L2 + Z2) + Ft2 · z2 = Мz2

0 £ Z2 £ (Ln2 - L3 - L2)

Z2 = 0 åМZ2 = RCХ · L2 = 11097,5·0,0952=1056,5 Н

Z2 = Ln2 - L3 - L2

МZ2 = RCХ · (Ln2 - L3) - Ft2 · (Ln2 - L3 - L2) = 1420,5 Н

Участок 3:

åМZ3 = 0;

RCХ · (Ln2 - L3 +z3) - Ft2 · (Ln2 - L3 - L2 + z3) - Ft3 · Z3 = МZ3

0 £ Z3 £ L3

Z3 = 0

МZ3 = RCХ · (Ln2 - L3) - Ft2 · (L n2 - L3 - L2 ) = 1420,5 Н

Z3 = L3

åМZ3 = RCХ · Ln2 - Ft2 · (Ln2 - L2) - Ft3 · L3 = 0 Н

Крутящий момент нагружает промежуточный вал на участке между шестерней и колесом и равен Т2 = 955 Н·м

Суммарные радиальные нагрузки на опоры равны

Суммарный изгибающий момент под коническим колесом:

Суммарный изгибающий момент под цилиндрической шестерней:

Тихоходный вал

Принимаем

D4 = D2 + (bw3 - bw4) / 2 = 26,3

Для тихоходного вала ориентировочно выбираем подшипники роликовые радиально-упорные легкие широкие 7522 с размерами d = 110 мм, D = 200 мм, B=56 мм. Колесо, расположенное на тихоходном валу, находится зацеплении с шестерней промежуточного вала, поэтому при компоновке третьего вала строго выдерживаем положение центра зубчатого зацепления.

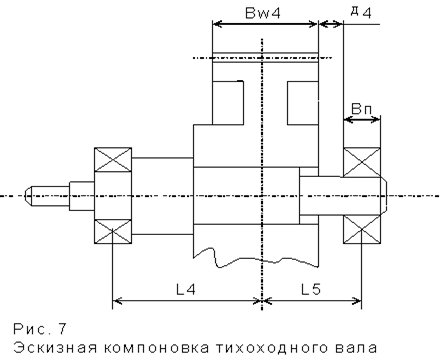

Расчетные расстояния:

L5 = bw4 /2 + D4 + Bn / 2 = 104,3 мм

L4 = bw3 /2 + D3 + Lcт + D2 + Bn / 2 = 191,7 мм

Определение составляющих опорных реакций и изгибающих моментов

Рассмотрим плоскость YOZ:

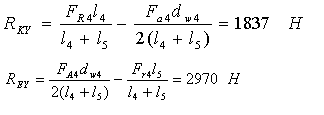

åFУ = 0 REУ + RKУ - Fr4 = 0;

Построение эпюры изгибающих моментов

Участок 1:

åМZ1 = 0; - RЕУ · Z1 = МZ1

0 £ Z1 £ L 4

Z1 = 0 МZ1 = - RЕУ · 0 = 0.

Z1 = L4 МZ1 = - RЕУ ∙ L4 = -2970·0,1917= -570 Н·м

Участок 2:

åМZ2 = 0; - RЕУ · (L4 + Z2) + Fa4 · dw4 /2 – Fr4 · z2 = Мz2

0 £ Z2 £ L 5

Z2 = 0

åМZ2 = - RЕУ · L4 + Fa4 · dw4 / 2 = -570 + 7725 · 0,3969/2 = 963

Z2 = L5

МZ2 = - RЕУ · (L4 + L5) + Fa4 · dw4 / 2 + Fr4 · L5 = 0

Тихоходный вал редуктора соединяется с валом барабана посредством муфты. Учитывая, что редуктор и барабан не располагаются на общей раме, для компенсации возможной в этом случае несоосности используем цепную муфту [6]. Эта муфта должна передавать крутящий момент Т111 = 4150 Н·м и диаметр вала в месте посадки d111 = 110 мм. По табл. 11.4, с. 275 [6] выбираем муфту цепную 4000-110 ГОСТ 20742 – 81 с длиной полумуфты Lм = 94 мм делительным диаметром звездочки dд = 229 мм. [6, с. 148]
