Контроллеры систем контроля управления доступом

3. Распределенные СКУД

Возможности контроллеров наиболее полно раскрываются в распределенных СКУД. Распределенные СКУД наиболее совершенны с точки зрения организации процесса обработки информации в системе, так как наилучшим образом противостоят сбойным и аварийным ситуациям, в частности, при сбоях в работе центрального ПК, нарушении целостности проводной линии, связывающей его с периферией

и т. п. Периферийные пункты оснащены локальными сетями на базе микрокомпьютеров (контроллеров), которые выполняют процедуру проверки самостоятельно, а центральный компьютер включается в работу лишь для актуализации локальных баз данных и статистической и логической обработки информации. На рис. 7 показана схема разветвленной сети СКУД. Отличительная особенность СКУД с распределенной архитектурой состоит в том, что база данных идентификаторов (и событий в системе) содержится не в одном, а в нескольких контроллерах, которые, как правило, сами выполняют функции управления внешними устройствами и охранными шлейфами через реле и входы охранной сигнализации, расположенные непосредственно на плате самого контроллера. Еще одна отличительная особенность системы такого класса - возможность связи входных и выходных устройств разных контроллеров системы. Например, можно запрограммировать систему так, чтобы срабатывание датчика сигнализации у входа в офис, вызывало блокирование электрозамков, подключенных к нескольким контроллерам, контролирующим близлежащие помещения.

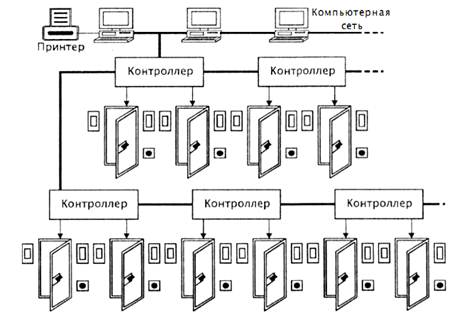

Рис. 7. Схема разветвленной сети СКУД

Кроме того, программное обеспечение больших систем позволяет использовать для управления сразу несколько компьютеров и осуществлять распределение исполнительных функций между ними. Например, можно на компьютер администратора возложить обязанности отслеживать местонахождение сотрудников и использование ими рабочего времени; оператору компьютера отдела кадров вменить в обязанность пополнять базу данных, печатать пропуска; на проходную установить компьютер с программами, помогающими идентифицировать личность, а на пост охраны - выводить тревожную графику и т. д. Большие системы, как правило, работают в самом тесном взаимодействии с другими инженерными системами объекта: охранной сигнализацией, с системами телевизионного наблюдения и контроля, с системами жизнеобеспечения, оперативной связи и др. Из-за невозможности удаленной установки от объекта управления данные контроллеры устанавливаются непосредственно внутри защищаемых ими помещений. Это не способствует снижению вероятности несанкционированного манипулирования контроллером, но имеет свои плюсы - при обрыве линии связи между контроллерами и компьютером система продолжает выполнять основные функции по управлению процессом доступа в автономном режиме. Наиболее часто в системах с распределенной архитектурой контроллер может управлять проходом в 1-2 двери. Типичный пример таких систем:

- контроллер компании NORTHERN COMPUTERS (контроллер N-1000 II) - на 2 двери;

- контроллер компании KANTECH (КТ-200) - на 2 двери.

Распределенные системы обладают также тем преимуществом, что благодаря своей модульной конструкции позволяют наращивать мощность СКУД постепенно, переходя от локальных пунктов к распределенной сети; проще выполняется модернизация оборудования; авария на отдельном КПП не влияет на работу всей сети; для обработки проверяемых лиц требуется меньше времени. Из систем с централизованной архитектурой обычно получаются системы со смешанной логикой путем добавления специализированных считывателей или интерфейсных модулей с собственным буфером памяти идентификаторов и событий. Благодаря использованию такого технического решения достигается избыточное резервирование функций, резко повышающее степень безопасности системы. Поскольку контроллер в СКУД с централизованной архитектурой управляет большим числом дверей, повреждение линии связи между ним и интерфейсными модулями управления оконечными устройствами может привести к блокированию значительной части или всей системы. Локальный считыватель с собственной базой данных в этом случае переходит в автономный режим управления доступом на своем участке. Пример такого решения - считыватель АР-500 компании Apollo или интерфейсный блок управления четырьмя дверями AIM-4SL. Системы, построенные с использованием данных модулей, обладают наивысшей степенью безопасности. Приведем наиболее известные сетевые СКУД разной архитектуры с указанием числа считывателей, поддерживаемого одним контроллером. Большинство контроллеров, на основе которых строятся системы с компьютерным управлением, поддерживают четное число считывателей: 2, 4, 8,16, 24, 32, 50, 64, 96 (на 1 контроллер). Наиболее известные на российском рынке компании: Apollo, ADVANTOR, CARDAX, COTAG, eff-eff HIRSCH, lei, KANTECH, Keri Systems, NORTHERN COMPUTERS, РАС, TSS-201, Westinghous и др.

4. Контроллеры СКУД iSecure Pro

Реализацию контроллера рассмотрим на примере контроллеров iSecure Simplex СКУД iSecure Pro компании SimplexGrinnell, которые представляют собой самостоятельные микропроцессорные системы с распределенной обработкой данных. Они предназначены для управления устройствами контроля доступа и охранной сигнализации, такими, как считыватели, клавиатуры, дверные магнитоконтактные датчики, кнопки выхода, дверные замки, сирены и другие, а также для обеспечения взаимосвязи системы контроля доступа с системами и базами данных различных подразделений компании. При потере связи с управляющим компьютером встроенная в контроллер программа позволяет ему функционировать самостоятельно до восстановления связи.

Все контроллеры системы контроля доступа iSecure интегрируются с аппаратно-программной платформой комплексной системы безопасности iSecure PRO Simplex и обеспечивают стандартную организацию сетей Ethernet, TCP/IP, LAN/WAN и интеграцию с действующими в компании информационными системами. Для эффективного управления ресурсами контроллеры iSecure имеют распределенный уровень интеллекта, а для снижения эксплуатационных расходов - встроенную самодиагностику.

Основные характеристики контроллеров iSecure Simplex:

- iSecure имеет модульную, конфигурируемую и легко расширяемую схему;

- распределенная интеллектуальная архитектура контроллера позволяет выполнять непрерывную самодиагностику и регистрацию сбоев, обеспечивая его надежное функционирование и освобождая головной узел от рутинных операций;

- специальный пакет средств графической диагностики представляет оператору информацию на трех уровнях: общий вид всей сети, внутренняя

конфигурация и статус каждого контроллера системы контроля доступа, а также статус всех устройств доступа и модулей контроллера;

- каждый контроллер iSecure Simplex может иметь индивидуальную конфигурацию в сети, которая позволяет объединять сотни контроллеров, поддерживающих тысячи считывателей магнитных карт, охранных датчиков, дверей доступа и других устройств;

- съемные модули конфигурации контроллера заменяются непосредственно на объекте, что ускоряет процесс их обслуживания и сокращает эксплуатационные расходы;
