Модели жизненного цикла автоматизированных информационных систем

3.2 Каскадная модель

В однородных информационных системах 1970-х и 1980-х годов прикладные программные продукты представляли собой единое целое. Для разработки такого типа программного продукта применялось каскадная модель, или «водопад».

Каскадная модель программного продукта подобна модели автоматизированной системы управления (см. главу 1, рис. 1).

Этот процесс носит, ка

к правило, итерационный характер: результаты очередного этапа часто вызывают изменения в проектных решениях, выработанных на более ранних стадиях. Таким образом, постоянно возникает потребность в возврате к предыдущим этапам и уточнении или пересмотре ранее принятых решений. В результате реальный процесс разработки принимает иной вид (см. глава 1, рис. 2)

3.3 V-образная модель

Эта модель (рис. 5) была разработана как разновидность каскадной модели, в которой особое внимание уделяется верификации и аттестации программного продукта. Модель показывает, что тестирование продукта обсуждается, проектируется и планируется, начиная с ранних этапов жизненного цикла разработки.

От каскадной модели v-образная модель унаследовала последовательную структуру, в соответствии с которой каждая последующая фаза начинается только после успешного завершения предыдущей фазы.

Данная модель основана на систематическом подходе к проблеме, для решения которой определены четыре базовых шага: анализ, проектирование, разработка и обзор. При выполнении анализа осуществляются планирование проекта и составление требований. Проектирование разделяется на высокоуровневое и детальное (низкоуровневое). Разработка включает в себя кодирование, обзор – различные виды тестирования.

На модели хорошо просматриваются взаимосвязи между аналитическими фазами и фазами проектирования, которые предшествуют кодированию и тестированию. Штриховые стрелки показывают, что эти фазы надо рассматривать параллельно.

Модель включает в себя следующие фазы:

Составление требований к проекту и планирование – определяются системные требования и выполняется планирование работ;

Составление требований к продукту и их анализ – составляется полная спецификация требований к программному продукту;

Высокоуровневое проектирование – определяется структура программного обеспечения, взаимосвязи между основными его компонентами и реализуемые ими функции;

Детальное проектирование – определяется алгоритм работы каждого компонента;

Кодирование – выполняется преобразование алгоритмов в готовое программное обеспечение;

Модульное тестирование – выполняется проверка каждого компонента или модуля программного продукта;

Интеграционное тестирование – осуществляются интеграция программного продукта и его тестирование;

Системное тестирование – выполняется проверка функционирования программного продукта после помещения его в аппаратную среду в соответствии со спецификацией требований;

Эксплуатация и сопровождение – запуск программного продукта в производство. На этой фазе в программный продукт могут вноситься поправки и может выполняться его модернизация.

Рис. 5 V-образная модель

Преимущества v-образной модели:

1) Большая роль придается верификации и аттестации программного продукта, начиная с ранних стадий его разработки, все действия планируются;

2) Предполагаются аттестация и верификация не только самого программного продукта, но и всех полученных внутренних и внешних данных;

3) Ход выполнения работы может легко отслеживаться, так как завершение каждой фазы является контрольной точкой.

Кроме перечисленных достоинств модель обладает и рядом недостатков:

не учитываются итерации между фазами; нельзя вносить изменения на разных этапах жизненного цикла; тестирование требований происходит слишком поздно, поэтому внесение изменений влияет на выполнение графика работ.

Данную модель целесообразно использовать при разработке программных продуктов, главным требованием для которых является высокая надежность.

3.4 Модель прототипирования

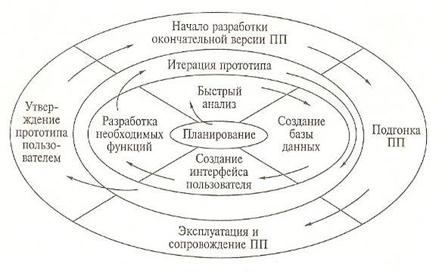

Рис. 6 Модель прототипирования

Модель прототипитования позволяет создать прототип программного продукта до или в течение этапа составления требований к программному продукту. Потенциальные пользователи работают с этим прототипом, определяя его сильные и слабые стороны, о результатах сообщают разработчикам программного продукта. Таким образом, обеспечивается обратная связь между пользователями и разработчиками, которая используется для изменения или корректировки спецификации требований к программному продукту. В результате такой работы продукт будет отражать реальные потребности пользователей.

Жизненный цикл разработки программного продукта начинается с разработки плана проекта, затем выполняется быстрый анализ, после чего создаются база данных, пользовательский интерфейс и выполняется разработка необходимых функций. В результате этой работы получается документ, содержащий частичную спецификацию требований к программному продукту. Данный документ в дальнейшем является основой для итерационного цикла быстрого прототипирования.

В результате прототипирования разработчик демонстрирует пользователям готовый прототип, а пользователи оценивают его функционирование. После этого определяются проблемы, над устранением которых совместно работают пользователи и разработчики. Этот процесс продолжается до тех пор, пока пользователи не будут удовлетворены степенью соответствия программного продукта, поставленным перед ним требованиям. Затем прототип демонстрируют пользователям с целью получения предложений по его усовершенствованию, которые включаются в последовательные итерации до тех пор, пока рабочая модель не окажется удовлетворительной. После этого получают от пользователей официальное одобрение (утверждение) функциональных возможностей прототипа и выполняют его окончательное преобразование в готовый программный продукт.

Модель протипирования обладает целым рядом преимуществ:

1) Взаимодействие заказчика с разрабатываемой системой начинается на раннем этапе;

2) Благодаря реакции заказчика на прототип сводится к минимуму число неточностей в требованиях;

3) Снижается вероятность возникновения путаницы, искажения информации или недоразумений при определении требований к программному прдукту, что приводит к созданию более качественного программного продукта;

4) В процессе разработки всегда можно учесть новые, даже неожиданные требования заказчика;

5) Прототип представляет собой формальную спецификацию, воплощенную в программный продукт;

6) Прототип позволяет очень гибко выполнять проектирование и разработку, включая несколько итераций на всех фазах жизненного цикла разработки;

7) Заказчик всегда видит прогресс в процессе разработки программного продукта;
