Расчет затрат на технологические инновации в Excel. Построение графиков и диаграмм

Рис. 13. Рассчитанные затраты на технологические инновации по видам в 2005 – 2009 г.г

Расчеты показывают отрицательные значения по затратам на приобретение программных средств – это говорит скорее всего о том, что линейный тип линии тренда был выбран неверно и при серьезных исследованиях следует варьировать выбираемыми типами.

6. Рассчитаем ошибку прогноза по существующим данным.

Достроим существующую таблицу, заполнив ее расчетными данными, показывающими разность между расчетными и фактическими значениями.

Для этого в ячейку L3 ввожу формулу =G3-B3, а затем размножу формулу на диапазон до N11.

В ячейку О1 ввела заголовок «Вероятность», ячейку Р1 предполагаемый уровень вероятности (96%), ячейку О2 заголовок «Стандартное откл.», ячейку Р2 заголовок «Ошибка прогноза».

Для определения ошибки прогноза по определенному уровню вероятности воспользуюсь встроенными в Ms Excel статистическими функциями. Для определения стандартного отклонения по виду инновационных затрат в ячейку О3 вставляю функцию СТАНДОТКЛОП в качестве аргумента указываю диапазон L3:N3 (рис. 14).

Рис. 14. Этапы работы с мастером функций, подстановка аргументов функции

В ячейку Р3 вставляю функцию ДОВЕРИТ с аргументами, указанными на рис.15.

Далее тиражирую ячейки с формулами (диапазон О3:Р3) до О11:Р11.

Рассчитанные ошибки прогноза представлены в таблице 2. Следует отметить, что в любой момент можно рассчитать ошибку прогноза задав другой уровень вероятности.

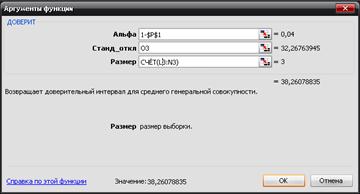

Рис. 15. Диалоговое окно функции ДОВЕРИТ

Таблица 2. Определение ошибки прогноза по затратам на технологические инновации (млн. руб.)

8. Создания совмещенного графика по видам затрат.

Для выполнения данной задачи создаю на основе диапазона А3:D11 обычную гистограмму (данные определяю в строках, подписи по оси Х – диапазон В2:D2). Результат представлен на рисунке 16.

Рис.16. Затраты на технологические инновации по видам инновационной деятельности в 2007 –2009 г.г. (млн. руб.)

Литература

1. Excel. Единый справочник/В. Н. Шитов. — М.: ГроссМедиа, 2005. – 512 с.

2. В. Пикуза, А. Гаращенко. Экономические и финансовые расчеты в Excel. Самоучитель (+дискета) – СПб.: Питер, 2004. – 397 с.: ил.

3. Корнелл П. Анализ данных в Excel. Просто как дважды два / П. Корнелл; пер. с англ. – М.: Эксмо, 2007. – 224 с: ил.

4. Уокенбах, Джон. Microsoft Office Excel 2003. Библия пользователя.: Пер. с англ. – М.: ООО "И.Д.Вильямс", 2004. — 768 с.: ил. – Парал. тит. англ.
