Межевание земельного участка Гатчинского района

3.2 Опорная межевая сеть

Геодезическая опорная сеть представляет собой совокупность точек (пунктов), прочно закрепленных на земной поверхности, положение которых определено как в плане, так и по высоте.

Геодезическая опорная сеть подразделяется на государственную, сети сгущения (местного значения) и съемочную сеть. Государственная геодезическая сеть создана на

всей территории России и является главной геодезической основой топографических съемок всех масштабов. Геодезические сети местного значения являются обоснованием топографических съемок масштабов 1: 5000, 1: 2000, 1: 1000, 1: 500 и инженерных работ.

Опорная межевая сеть (ОМС) является геодезической сетью специального назначения, создаваемой для координатного обеспечения государственного земельного кадастра, государственного мониторинга земель, землеустройства и других мероприятий по управлению земельным фондом России.

Таблица №6

Точностные и другие характеристики межевания земель.

Градации земель

Ср. кв. погрешность взаимного положения пунктов ОМС

Ср. кв. погрешность положения межевых знаков относительно пунктов ГГС, ОМС

Плотность (густота) пунктов ГГС и ОМС

Рекомендуемые масштабы базовых кадастровых карт и планов

1. земли городов и поселков

0,05

0,1

Не менее 4 на 1 кв.км

1: 1000

1: 2000

2. земли сельских населенных мест, пригородной зоны: в т. ч. земли предоставленные для ведения ЛПХ, дачного хозяйства, садоводств, ИЖС и др земли.

0,05

0,1

Не менее 4 на населенный пункт, дачный поселок, садоводческое товарищество

1: 2000

1: 5000

3. Земли лесного фонда, водного, запаса и др земли

0,05

0,1

Узловые точки 3-х и более землевладений и землепользований

1: 25000

1: 50000

4. Земли с/х назначения; особо охраняемых территорий и др.

0,05

0,1



1: 10000

1: 25000

Съемочные сети служат непосредственно основой для производства топографических съемок всех масштабов и других работ. Съемочные сети позволяют отдельные участки, снятые в разное время, одинаково ориентировать и вычислять координаты точек их в единой системе координат.

Опорная межевая сеть и ее точность подразделяется на два класса, которые обозначаются 0МС1 и 0МС2, точность построения которых характеризуется в таблице №6.

ОМС1-создается в городах для решения задач по установлению (восстановлению) границ городской территории, а также границ земельных участков как объектов недвижимости, находящихся в собственности (пользовании) граждан или юридических лиц.

ОМС2 - создается в черте других поселений для решения вышеуказанных задач, на землях сельскохозяйственного назначения и других землях для межевания земельных участков, государственного мониторинга и инвентаризации земель и др. Точность высот пунктов ОМС и порядок производства нивелирных работ по их определению устанавливается техническим проектом.

В Таблице №6. Точностные и другие характеристики межевания земель.

Примечание. Средние квадратические погрешности в графах 2 и 3 рассматриваются применительно к масштабам базовых кадастровых карт и планов.

Расположение пунктов опорной межевой сети обеспечивает быстрое и надежное восстановление на местности положения всех межевых знаков.

В зависимости от назначения и типа закрепления на местности различают:

· пункты ОМС (ОМЗ), закрепляемые на долговременную сохранность (не менее 5 лет);

· межевые знаки, закрепляемые на поворотных точках границ с использованием недорогих материалов;

· границы по "живым урочищам";

· границы совпадающие с линейными сооружениями;

· пропаханные линии суходольных границ.

ОМС привязывается не менее чем к двум пунктам государственной геодезической сети, но в Гатчинском районе слабо развита опорная межевая сеть и по решению начальника районного отдела Комитета по земельным ресурсам и землеустройству разрешено прокладывать замкнутые теодолитные ходы, опирающиеся на два исходных пункта с обязательным измерением расстояний между ними. Расхождение между измеренным расстоянием и данными каталога не должны превышать 5 см.

Предельные погрешности положения пунктов съемочной сети, в том числе плановых опознаков, относительно пунктов государственной геодезической сети и геодезических сетей сгущения не должны превышать на открытой местности и на застроенной территории 0,2мм в масштабе плана и 0,3мм - на местности, закрытой древесной и кустарниковой растительностью.

Межевые знаки размещают на всех поворотных точках границы земельного участка, кроме границ проходящих по "живым урочищам" и линейным сооружениям, совпадающими с границами земельного участка.

Точки теодолитного хода закрепляют знаками на местности, обеспечивающими долговременную сохранность пунктов и (или) временными знаками, с расчетом на сохранность точек на время съемочных работ.

В качестве знаков долговременного типа применяют: бетонный пилон; бетонный монолит в виде усеченной четырехугольной пирамиды; железная труба, отрезки рельса или уголкового железа; марка, штырь, болт, закрепленные цементным раствором в бетонные основания различных сооружений. Знаки долговременного типа окапываются канавами в виде квадрата со сторонами 1.5м, глубиной 0.3м, шириной в нижней части 0.2м и в верхней части 0.5м. над центром засыпается курган высотой 0.10м.

Временными знаками могут служить пни деревьев, деревянные колья диаметром 5 - 8 см, столбы или железные трубы, забитые в грунт на 0.4 - 0.6 м, с установленными рядом сторожками. Временные знаки окапываются круглой канавой диаметром 0.8м. центр временного знака обозначается гвоздем, вбитым в верхних срез кола (столба) или на сечкой на металле. (см. рис.2)

Знаки должны быть легкодоступны, хорошо опознаваться на местности и обеспечивать долговременную сохранность центров и знаков.

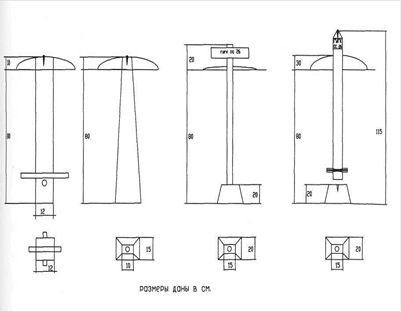

Рисунок 2. Типы знаков долговременного закрепления съемочных сетей
