Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

Определение первоначальных извлекаемых запасов произведем объемным методом подсчета. Пользуясь картой эффективных нефтенасыщенных толщин отдельно по продуктивным пачкам пласта (рисунки 8, 9), выделим границы участка, условно приняв их положение на расстоянии в половину расстояния между скважинами данного и соседних участков. Размеры выбранного участка 1125×850 м.

Площадь участка соста

вляет 745313 м2.

Продуктивные пачки пласта DI на данном участке выдержаны по площади, первоначально залежь является чисто нефтяной, скважины перфорированы по всей толщине продуктивного пласта, количество и качество геолого-геофизического материала позволяет считать запасы участка по категории А.

Подсчет запасов объемным методом производится по следующей формуле

Q=F·h·m·β·η·ρ·θ, т (1)

где Q – извлекаемые запасы нефти, т;

F – площадь нефтеносности, м2;

h – средняя эффективная нефтенасыщенная толщина пласта, м;

m – средний коэффициент открытой пористости нефтесодержащих пород, доли единицы;

β – средний коэффициент нефтенасыщенности, доли единицы;

η – коэффициент нефтеотдачи, доли единицы;

ρ – плотность нефти на поверхности, т/м3;

θ – пересчетный коэффициент, учитывающий усадку нефти

Расчет объема нефтенасыщенной части пласта произведем методом графического интегрирования (рисунки 10, 11, 12)

При использовании этого метода вначале определяется площадь сечения нефтенасыщенной части пласта в направлениях наиболее тесного расположения скважин или озопахит. Площадь сечения определяется по нескольким поперечным профилям. Профиль пласта пласта вычерчивается в масштабе, его площадь вычисляется как сумма площадей составляющих его фигур. Кроме поперечных профилей вычерчивается один продольный профиль, соединяющий середины поперечных профилей.

4 – изопахиты

- скважины

1–1…5–5 – сечения участка

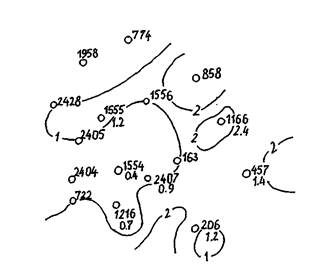

Рисунок 8 – Карта нефтенасыщенных толщин основной пачки

Рисунок 9 – Карта нефтенасыщенных толщин верхней пачки

а – сечение 1–1; б – сечение 2–2

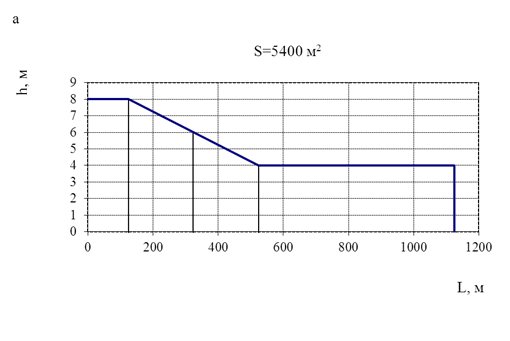

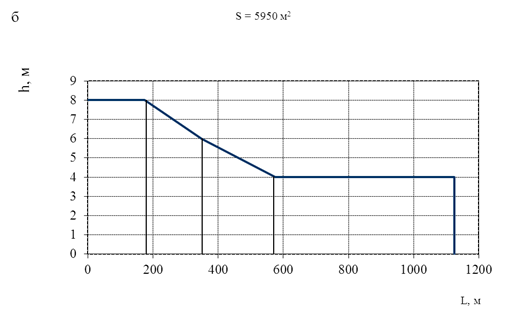

Рисунок 10 – Определение площадей нефтенасыщенной части пласта методом графического интегрирования

а – сечение 3–3; б – сечение 4–4

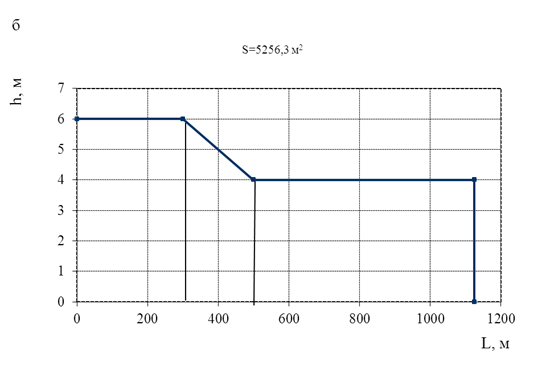

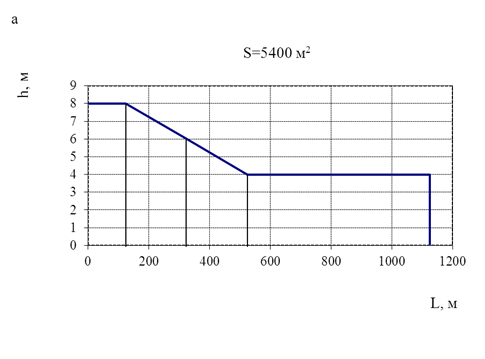

Рисунок 11 – Определение площадей нефтенасыщенной части пласта методом графического интегрирования

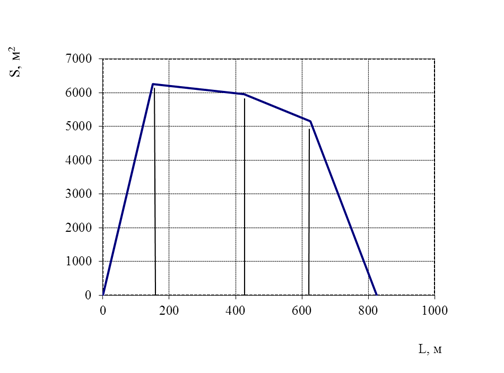

Рисунок 12 – Определение объема нефтенасыщенной части пласта

Объем нефтенасыщенных песчаников основной пачки пласта DI на выбранном участке

V= 3772589 м3

Согласно карты эффективных нефтенасыщенных толщин верхней продуктивной пачки (рисунок 9) средняя нефтенасыщенная толщина пачки «а» на выбранном участке составляет 1 м.

Объем нефтенасыщенных песчаников верхней пачки

V=745313 м3

Средний коэффициент открытой пористости

для основной пачки

%, (2)

для верхней пачки

%, (3)

где mi – значения коэффициентов пористости по скважинам, %

Коэффициент нефтенасыщенности

для основной пачки

, (4)

для верхней пачки

, (5)

где βi – коэффициенты нефтенасыщенности по скважинам, доли единицы

Величины расчетных коэффициентов нефтеотдачи по блоку IX, в котором расположены скважины выбранного участка, составляют

для основной пачки – 0,65;

для верхней пачки – 0,47

Усадка нефти

%, (6)

где b – объемный коэффициент нефти

Пересчетный коэффициент

, (7)

Начальные извлекаемые запасы по участку определяются по формуле (1)

запасы основной пачки

Qо = 3772589·0,175·0,81·0,65·0,847·0,86 = 253196,5 т

запасы верхней пачки

Qв = 745313·0,156·0,76·0,47·0,847·0,86 = 30252,2 т

суммарные запасы

Q = Qо + Qв = 253196,5 + 30252,2 = 283448,7 т, (8)

Удельные начальные извлекаемые запасы, приходящиеся на одну скважину выбранного участка

т, (9)

Удельные запасы верхней пачки

т, (10)

Остаточные запасы нефти определим по значениям накопленных отборов скважин выбранного участка, используя карту накопленных отборов по пласту DI на 01.01.2004 года (рисунок 13)

Суммарная накопленная добыча нефти по участку составляет 177739,8 тонн.

Остаточные запасы по участку

Qoст = Q – Qнак,= 283448,7 – 177739,8= 105708,9 т, (11)

где Qoст – остаточные запасы, т;

Q – начальные извлекаемые запасы, т;

Qнак – накопленная добыча нефти, т

Коэффициент извлечения нефти по участку

, (12)

Проанализируем выработку верхней пачки пласта.

В таблице 21 представлены результаты исследований добывающих скважин № №2407, 1555 дистанционным дебитомером.

Как видно из таблицы 21, приток из самых верхних зон прикровельной части пласта DI отсутствует. Это качественно подтверждает сосредоточение остаточной нефти в прикровельной части пласта. Поэтому можно предположить, что выработки запасов верхней пачки пласта в зонах дренирования скважин №2407 и №1555 не происходило.

Согласно работы /5/ запасы верхней продуктивной пачки пласта DI относятся к трудноизвлекаемым (вязкость нефти в пластовых условиях меньше 50 мПа·с, проницаемость более 0,2 мкм2, нефтенасыщенная толщина 1 м)

Таблица 21. Результаты исследований скважин на приток
