Составление технического проекта внутрихозяйственного землеустройства
Таблица 5
|
Трапеция |
a b a + b |
h h:2 |
Вычисленная Площадь, га |
Поправки, га |
Увязанн ая площадь, га |
|
1 | |||||
|
2 | |||||
|
3 | |||||
|
4 | |||||
|
Рвыч = |
fp = |
P = | |||
|
P = | |||||
|
fp = | |||||
|
fp доп = 0.04 |
3.2.8 Запроектировать графическим способом поля в такой последовательности: поле V, поле VI и западная часть поля VII, увеличивая или уменьшая площади опорных трапеций до проектных (таблица 6).
Таблица 6
|
Поле |
Проектная площадь, |
Площадь трапеции, |
Трапецию № увеличить +, |
Приближение | |||
|
га |
№ … |
уменьшить - |
S1 |
h1 |
S2 |
h2 | |
|
V | |||||||
|
VI | |||||||
|
VII | |||||||
Оставшаяся площадь западной части поля VII определяется графическим способом. Расхождение с проектной площадью не должно превышать 0,4 га.
3.3. Проектирование полей механическим способом
В северной части землепользования, согласно эскизному проекту в соответствии с рисунком 7 запроектировать четыре поля полевого севооборота, скотопрогон (вдоль линии 25-26-шириной 25 м) и полевые дороги (вдоль линии 23-24-25 и вдоль границы VI поля).
Площади проектируемых полей определить двумя обводами планиметра при одном положении полюса, при этом проектирование недостающей или избыточной площади в форме трапеции или треугольника производить графическим способом.
При вычислении площадей следует использовать площади контуров ситуации, определённые ранее.
1. Составить схему северной части землепользования в соответствии с рисунком 13.

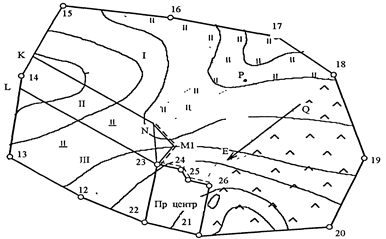

Рисунок 13
2. Запроектировать четыре поля полевого севооборота, скотопрогон и полевые дороги.
2.1 Определить графическим способом площади проектируемого скотопрогона и полевых дорог. Длину дороги определить приближенно, в соответствии с эскизным проектом.
2.2 Вычислить площадь чистой пашни в северной части землепользования, исключив из площади пашни (определенной планиметром) площади скотопрогона и дорог
Рч.п. = Рпаш - (Рпрог + Рдор)
2.3 Вычислить площадь пашни, приходящуюся на каждое поле севооборота в северной части землепользования
Рполя = Рч.п. / 4.
2.4 Запроектировать механическим способом поле I линией NK, параллельной линии 22-12-13.
На плане провести линию с таким расчетом, чтобы угол поля I приходился на створе линии 17-13. От этого угла (точка N) граница прокладывается по прямой вдоль указанного створа до линии 14-15. Площадь образовавшегося участка принять равной площади контура 5 и записать ее в графу 6 ведомости проектирования полей, в ту же ведомость записать вычисления по недостающей и избыточной площади (таблица 8).
Таблица 8 - Ведомость проектирования полей механическим способом
|
Планиметр № |
R= |
P= | ||||||
|
Поля |
Проект. Площадь поля, га |
Отсчет по ролику |
Разность отсчетов |
Средняя разность |
Вычис-ленная площ., га |
Площ. прирезки |
Высота, основание |
Вычисленное основан. |
|
I | ||||||||
|
IV | ||||||||
|
II | ||||||||
|
III | ||||||||
