Анализ эффективности новых технологий повышения нефтеотдачи на месторождениях с высоковязкими нефтями на примере Мишкинского месторождения

На основе анализа разработки Мишкинского нефтяного месторождения и научных исследований был создан и внедрен принципиально новый высокоэффективный комбинированный метод термополимерного воздействия (ТПВ) на залежи высоковязкой нефти с трещиновато-поровым коллектором. Промышленное внедрение этого метода проводится с 1976г. по настоящее время на черепетском горизонте Мишкинского нефтяного месторо

ждения Удмуртии.

Механизм нефтеизвлечения при использовании метода ТПВ представляется следующим образом: нагретый до 90°С водный раствор полиакриламида, имея вязкость 1,5-2 МПа-с, при закачке в пласт поступает прежде всего в естественно существующую в карбонатном коллекторе систему трещин и далее проникает в глубь пласта. Таким образом, часть залежи оказывается охваченной воздействием горячего агента, что приводит к снижению вязкости нефти, содержащейся в блоках (матрице) трещиновато-порового коллектора. По мере продвижения горячего раствора ПАА по трещинам происходит его остывание. Эффективная вязкость его при этом существенно увеличивается (до 10—15 МПа-с). Одновременно с увеличением вязкости возрастают и общие гидравлические сопротивления пласта. В связи с этим увеличивается доля рас­твора, поступающего из трещин в матрицу, т. е. основная емкостная часть пласта оказывается охваченной воздействием закачиваемого агента. Снижение вязкости нефти за счет нагрева пласта и наличие ПАА в растворе приводит к улучшению смачиваемости пористой среды, что активизирует процесс капиллярной пропитки матрицы. Если система трещин, в пласте достаточно разветвленная, то эффективность от закачиваемого горячего раствора ПАА будет выше в сравнении с воздействием горячей воды, которая, в основном, вытесняет нефть по макротрещинам. Преимущество метода ТПВ заключается в ограничении общего количества рабочего агента, которое необходимо нагревать, так как для создания необходимого «теплового охвата» не потребуется таких больших количеств закачиваемого теплоносителя, как в случае нагнетания простой горячей воды.

На рис. 2 представлены зависимости изменения вязкости нефтей Мишкинского меторождения.

Как видно, повышение температуры до 60 °С позволяет почти на порядок снизить их вязкостную характеристику.

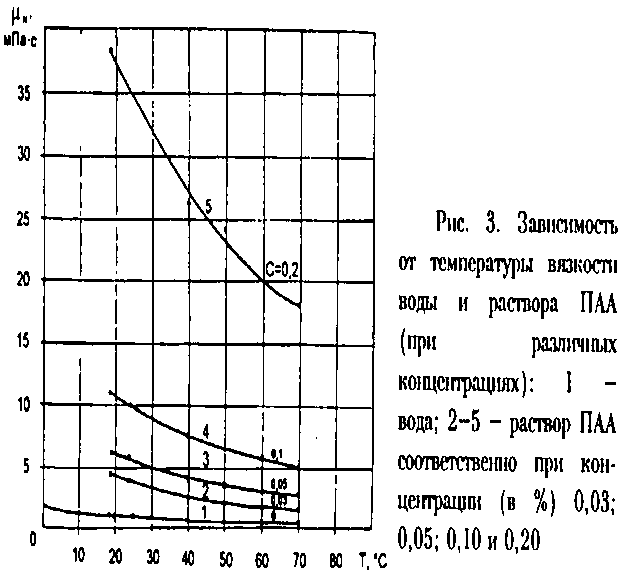

На рис. 3 представлены зависимости изменения вязкости водных растворов полимера (ПАА) от температуры и концентрации ПАА в растворе. Сопоставление этих зависимостей позволяет определить значения температуры нефти и раствора полиакриламида (ПАА), при которых соотношение вязкостей нефти и воды µ0 не будет превышать критического значения μ0=10—15. При больших значениях µ0 режим вытеснения даже для однородных сред теряет устойчивость и характеризуется образованием языков вытесняющего агента — вязкостной неустойчивостью.

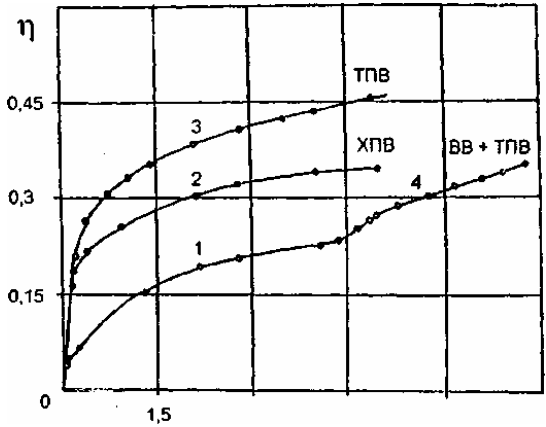

На рис. 4 для иллюстрации представлены зависимости, полученные для различных технологий воздействия. Эффективность ТПВ (кривая 3) в сравнении с холодным полимерным воздействием (кривая 2) и, тем более, обычным заводнением (кривая 1) очевидна. Эффективно применение ТПВ и после предварительно проведенного заводнения (кривая 4).

Рис. 4. Зависимость коэффициента нефтеотдачи (h) от количества прокачанной жидкости τ в объемах пор:

1 — воздействие на пласт водой;

2 — воздействие на пласт 30%-й от объема пор оторочкой раствора ПАА—ХПВ;

3 — воздействие на пласт 30%-й оторочкой горячего полимерного раствора — ТПВ;

4 — довытеснение оторочкой горячего раствора ПАА

В ходе модельных экспериментов уточнен необходимый объем оторочки раствора ПАА, который должен составлять не менее 20% от объема пор пласта.

Изученный механизм ТПВ показал, что горячий раствор полимера, проникающий, прежде всего, по трещинам, увеличивает свою вязкость примерно на порядок по сравнению с горячей водой. Таким образом, гидравлические сопротивления на фронте вытеснения для полимерного раствора оказываются значительно большими, чем для горячей воды, что приводит к увеличению коэффициента охвата. Результаты теоретических и экспериментальных исследований показывают, что прирост конечного нефтеизвлечения при ТПВ по сравнению с воздействием необработанной водой (для указанных геолого-физических условий) составит 15—20%.

Условия и критерии применимости метода термического воздействия разделяются на геолого-физические и технологические. Одним из главных геологических критериев применимости метода ТПВ является величина вязкости нефти в пластовых условиях (50 МПа-с и более). Верхний предел величины вязкости пластовой нефти ограничивается 500 МПа-с. Применимость термополимерного воздействия существенно зависит от проницаемости матрицы (блоков) трещиновато-порового коллектора: при проницаемости менее 3-10~2 мкм2 метод малоэффективен ввиду низких скоростей капиллярной пропитки блоков. Наибольший эффект этот метод дает для трещиновато-поровых систем. Допустимая глубина залегания продук­тивных пластов для ТПВ ограничивается величиной пластовой температуры, которая должна быть не >90°С (при t° близкой 100°С наступает деструкция полимерного раствора). Для получения надежного результата от примене­ния термополимерного воздействия продуктивный пласт не должен иметь подошвенную воду. ТПВ может быть применимо как при рядной системе расстановки скважин (внутриконтурное заводнение), так и при площадной сис­теме. Наилучшие результаты могут быть получены, когда метод применяется с начала разработки залежи. Обязательным технологическим условием успешности процесса ТПВ является обеспечение непрерывности закачки горячего полимерного раствора в расчетных объемах, а также соблюдение температурного режима. Для технологии ТПВ требуются водорастворимые полимеры (преимущественно полиакриламидного типа) различных товарных марок и модификаций (в порошке, в гранулах, гелеобразные и т. д.), однако требуется обязательная их проверка на качество и термостойкость. Полимеры для ТПВ должны сохранять свои свойства по реологии до температуры 90— 100°С.

Успешность ТПВ во многом зависит от качества при­готовления полимерного раствора. Для этого необходимо соблюдать следующие требования:

раствор полимера, поступающий в пласт, не должен содержать твердых или гелеобразных частиц;

полимерный раствор не должен подвергаться при закачке механической деструкции. С этой целью предпочтительно использовать поршневые насосы вместо центро­бежных;

потери тепла при прохождении полимерного раствора от печи до забоя скважины должны быть минимальными.

Преимуществом ТПВ является и то, что при его применении не требуется использования нестандартного или специального оборудования. Для приготовления водных растворов полимеров используются блочные установки типа УДПП-1,5. Для подогрева водного раствора полимера применяются печи типа ПБ-160/100. Расположение нагнетательных скважин для использования метода ТПВ ничем не отличается от их размещения при заводнении в рядной или площадной системе. Последовательность воздействия по данной технологии заключается в закачке сначала расчетной оторочки горячего полимерного раствора с последующим продвижением ее в глубь пласта закачкой воды. Возможен вариант проталкивания оторочки нагретого полимерного раствора горячей водой, если это экономически целесообразно. Размер оторочки горячего полимерного раствора определяется термогидродинамическими расчетами и составляет 20—30% порового пространства продуктивного пласта, который в процессе осуществления ТПВ на основе полученных данных может быть скорректирован в ту или иную сторону. Вязкостные свойства полимерного раствора рассчитываются в зависимости от термобарических и фильтрационных характеристик данной залежи. Для Мишкинского месторождения на участке турнейской залежи температура полимерного раствора на устье нагнетательной скважины поддерживается в интервале 90—95°С.
