Асфальто-смолисто-парафиновые отложения на Зай-Каратайской площади

(3),

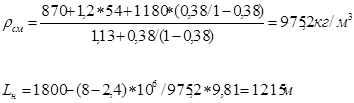

где в – объемный коэффициент нефти

ρн – плотность нефти кг/м3

ρг - плотность газа кг/м3

ρв - плотность пластовой воды кг/м3

G – газовый фактор м3/т

4.Определим расход газожидкостной смеси при давлении Рпн

(4),

где Qнд – планируемый дебит жидкости м3/с

ßв – объемная обводненность продукции

Qнд = 25* (1-0,6) = 10т/сут

5.Объемные коэффициенты нефти вн(р) и жидкости вж(р) рассчитываются:

(5),

где, вн – объемный коэффициент нефти

Рнас – давление насыщения нефти, МПа

где, вн – объемный коэффициент нефти

Рнас- давление насыщения нефти МПа

6.Расход жидкости.

(6),

7.Количество растворенного в нефти газа определяют:

(7),

где, Рнас- давление насыщения нефти МПа

8.Расход свободного газа.

(8),

9.Расход газонасыщенной смеси:

(9),

10. Выбираем тип СКН, диаметр насоса. ПШГН8-3-5500, Д=32мм.

11.Выбираем тип насоса с учетом глубины спуска насоса L=1232м.

Тип насоса RHAM 20-125.

12.Выбираем диаметр НКТ

Тип насоса –вставной; Условный диаметр-60мм. ;Наружный диаметр-60,3мм.; Внутренний диаметр-50,3мм.; Толщина стенки-5мм.

Расчет и подбор ступенчатых колонн насосных штанг со скребка-

ми – центраторами.

1.Длина нижней ступени насосных штанг

(10),

где Рж - вес столба жидкости над плунжером, равный глубине установки насоса

fшт2-площадь сечения штанг нижней ступени

qшт2- вес 1 м штанг нижней ступени ,qшт2=2,35кг

Максимально допустимое напряжение на растяжение в зависимости от группы прочности стали

С учетом скребков, принимая вес одного скребка 140гр, на штанге длиной 8м направляется 6 скребков, тогда вес 1м штанг будет равен:qшт2=2,425кг.

Коэффициент плавучести штанг: карх=0,94.

Фактор динамичности:

2.Длина верхней ступени штанг

(11),

где, fшт1 – площадь поперечного сечения штанг верхней ступени

qшт2=3,14кг, с учетом скребков, подобно нижней ступени, получим

qшт2=3,245кг

Общая длина двух ступеней:

Для того, чтобы колонна штанг была равнопрочной необходимо, чтобы длина верхней ступени штанг была соизмерима с длиной нижней колонны штанг, поэтому принимаем:

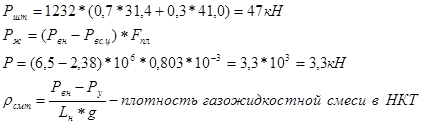

Расчет нагрузок, действующих на головку балансира.

1.Определим статические нагрузки.

(12),

где, gштi- вес 1м штанг i-й ступени в воздухе Н/м.

Рж- гидростатическая нагрузка ,обусловленная разницей давлений над и под плунжером при ходе его вверх, Н.

карх- коэффициент плавучести штанг

Р´шт- собственный вес колонны штанг, кН

2.Динамические нагрузки, к которым относятся вибрационная и инерционная, с наибольшей точностью рассчитывают по формулам А.С.Вирновского для хода вверх(вниз):

(13),

где, Рж- гидростатическая нагрузка ,обусловленная разницей давлений над и

под плунжером при ходе его вверх, Н.

Р´шт- собственный вес колонны штанг, кН

S – длина хода компрессорного штока
