Подтверждение цикла работы автоматики винтовки с клиновым запиранием под патрон 7,62, газоотводного типа

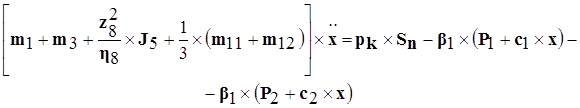

где - ускорение основного звена; - перемещение основного звена.

Чтобы избежать решения дифференциального уравнения движения на первом участке (от 0 до 0,017 м), будем считать, что затворная рама

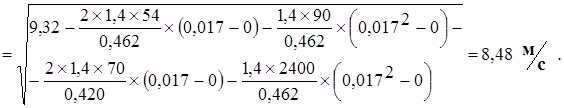

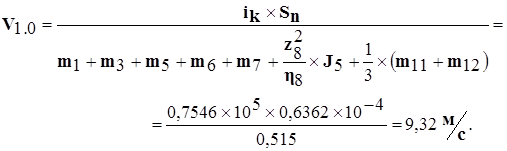

получает импульс от двигателя автоматики мгновенно, а затем движется только под действием возвратной и боевой пружины. Скорость затворной рамы в начале первого участка будет равна:

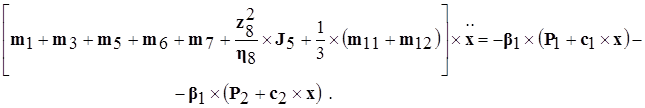

Движение затворной рамы будет описываться дифференциальным уравнением:

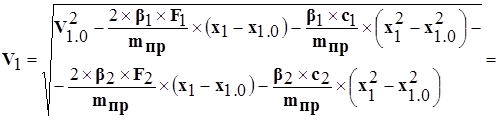

Решение данного уравнения имеет вид:

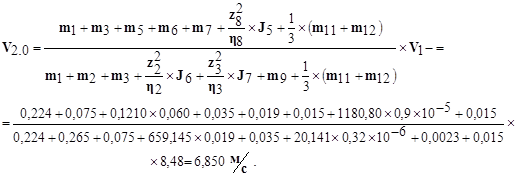

На границе первого и второго участка (0,017 до 0,020 м) происходит ударное присоединение затвора. Коэффициент восстановления скорости после удара в этом случае равен нулю, скорость затвора перед ударом также равна нулю. Поэтому скорость затворной рамы и затвора после удара, т.е. скорость затвора и затворной рамы в начале второго участка, будет равна:

На втором участке (0,017 до 0,020 м) происходит сведение автоспуска и упора и движение затвора. Уравнение движения запишется в следующем виде:

В этом уравнении обозначим:

,

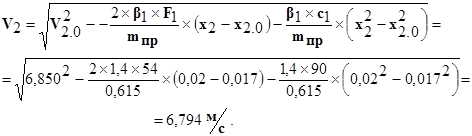

тогда его решение аналогично решению уравнения движения на первом участке, но при этом основное звено движется только под действием возвратной пружины:

На границы второго и третьего участка заканчивается сведение автоспуска и упора. Скорость основного звена после этого процесса будет определяться по зависимости:

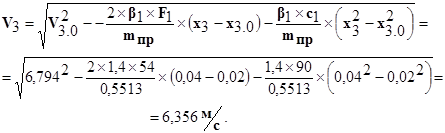

На третьем участке (0,2 до 0,04 м) происходит дальнейшее движение затвора в откате. Уравнение движения на этом участке запишется в виде:

В этом уравнении обозначим:

тогда его решение аналогично решению уравнения движения на втором участке:

На границы третьего и четвертого участка начинается движение отражателя. Скорость основного звена после этого процесса будет определяться по зависимости:

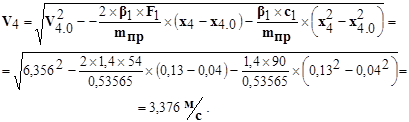

На четвертом участки (0,04 до 0,13 м) происходит дальнейшее движение затвора в откате и поворот отражателя. Уравнение движения на этом участке запишется в виде:

В этом уравнении обозначим:

тогда его решение аналогично решению уравнения движения на втором участке:

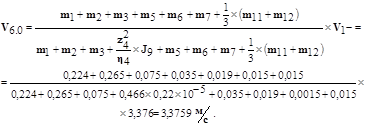

На пятом участке происходит отражение гильзы. Для упрощения примем, что отражение гильзы происходит мгновенно, а не на 2 мм. Таким образом, пятый участок из расчета выпадает, тогда скорость в начале шестого участка будет:

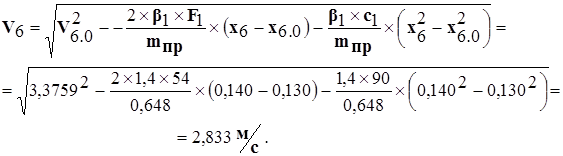

На шестом участке движение описывается дифференциальным уравнением вида:

В этом уравнении обозначим:

тогда его решение аналогично решению уравнения движения на втором участке:

Принимаем при ударе о затыльник коэффициент восстановления скорости , получаем скорость отскока основного звена:

Знак минус указывает на изменение направления движения.

На седьмом участке движение описывается уравнением:

В этом уравнении обозначим:

тогда его решение аналогично решению уравнения движения на втором участке:

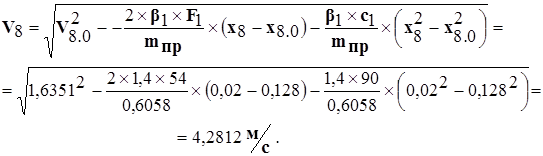

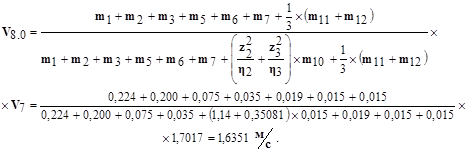

На восьмом участке (0,128 до 0,02 м) происходит досылание патрона.

Уравнение движения на этом участке запишется в виде:

В этом уравнении обозначим:

тогда его решение аналогично решению уравнения движения на втором участке:

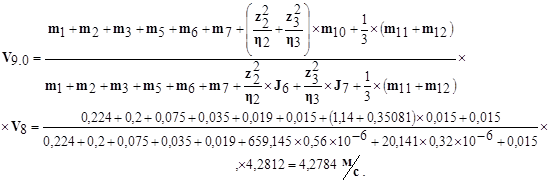

На девятом участке (0,02 до 0,017 м) происходит досылание патрона и разведение автоспуска и упора.

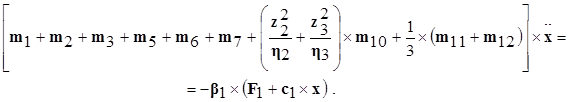

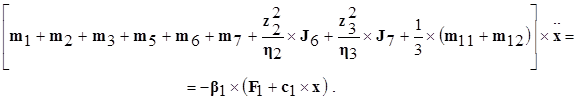

Уравнение движения на этом участке запишется в виде:

В этом уравнении обозначим:

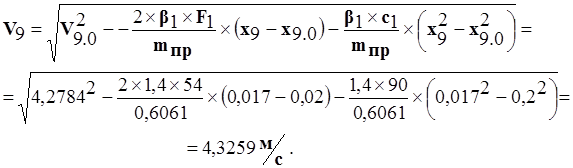

тогда его решение аналогично решению уравнения движения на втором участке:

На десятом участке:

Определяем время движения основного звена автоматики на каждом участке определим приближенно по средней скорости:

На первом участке –

На втором участке –

На третьем участке –
