Автоматизация энергоблока АЭС с ВВЭР-1000

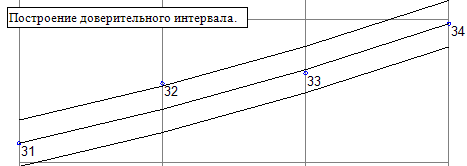

Рисунок 3.9 – Построение доверительного интервала на данные эксплуатационного контроля для 3ПГ-1 Нововоронежской АЭС

2. Парогенератор ПГ-3 первого блока Калининской АЭС

В таблице 3.7 представлены данные эксплуатационного контроля парогенератора ПГ-3 первого блока Калининской АЭС в виде суммарных значений заглушенны

х ТОТ ПГ, а также результаты обработки данных контроля. Рассчитаны оценки параметров Вейбулла, погрешность прогноза и ширина доверительного интервала.

Таблица 3.7 - Статистические данные по отказам ТОТ ПГ-3 блока №1 с реактором ВВЭР Калининской АЭС. Год запуска ПГ 1986

В программе прогнозирования строим график в двойных логарифмических координатах и выбираем интервал для дальнейшего расчета на интервале 11-15 (см. рисунок 3.10). Количество лет в выбранном интервале времени n=5. Параметры распределения b=0,30, tг=13,5∙106 лет. Расчетное значение Nзтот с данными параметрами распределения Вейбулла и погрешность расчета приведены в таблице 3.8, построение доверительного интервала приведено (Pдов=0,95) на рисунке 3.11. Ширина доверительного интервала составляет 19 штук.

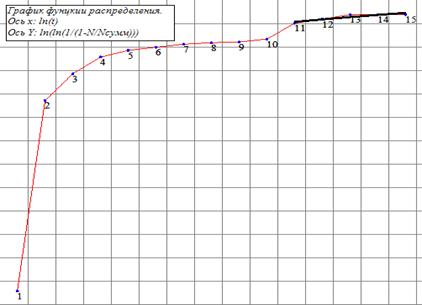

Рисунок 3.10– График функции распределения для 1ПГ-3 Калининской АЭС

Таблица 3.8 – Расчетное значение Nзтот и погрешность расчета для 1ПГ-3 Калининской АЭС
