Классификация радиоволн и параметры антенных устройств

ДМВ и СМВ используются, как правило, в радиолокации, радионавигации, телевидении, в системах радиорелейной, тропосферной и космической связи, так как в этих диапазонах острую направленность антенн можно получить в совокупности с относительно небольшими их габаритами. Кроме этого, практическое отсутствие в диапазонах ДМВ и СМВ индустриальных радиопомех, а также слабой зависимости условий распрос

транения ЭМВ от метеорологических условий, времени суток и года, увеличивает привлекательность их дальнейшего использования.

Несмотря на многолетние исследования, ММВ и ДММВ используются пока еще недостаточно широко. Основной причиной отсутствия значительного прогресс в области их практического применения является сильная зависимость условий распространения ЭМВ указанных диапазонов от дождя, снега, тумана, облаков, пылевых образований и других природных явлений.

Следует подчеркнуть, что нарезание одинаковых по перекрытию участков (10:1) придаёт современной системе классификации несколько формальный, искусственный характер.

Резкие разграничения в свойствах волн различных диапазонов при таком подходе отсутствуют, и сами диапазоны плавно переходят один в другой. Тем не менее, благодаря четкости и простоте, такое деление полностью оправдало себя.

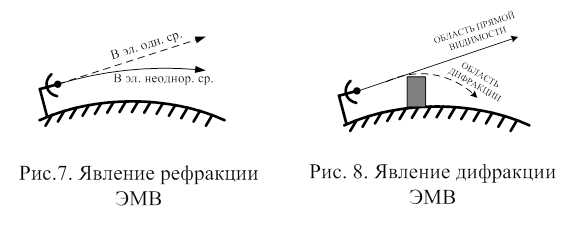

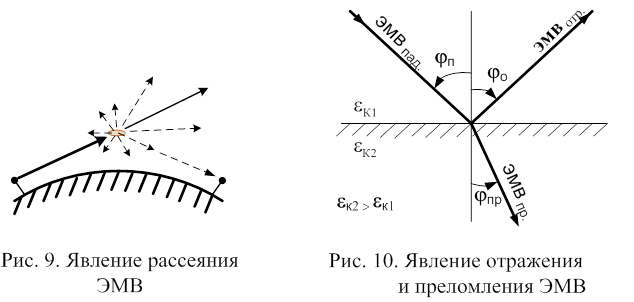

Гораздо более сложным и строгим является деление радиоволн по механизмам и способам распространения. В принципе, в природе существует единый процесс возбуждения электромагнитного поля во всём окружающем пространстве. Однако в общем случае строгий метод расчета такого поля в настоящее время недоступен. В то же время, на реальных радиотрассах большая часть энергии поля сигнала переносится в пункт приёма за счет одного, преобладающего механизма распространения. Поэтому классификацию ЭМВ по способу их распространения целесообразно увязывать с такими присущими им явлениями как рефракция, дифракция, рассеяние, отражение и преломление показанными на рисунках (7¸10).

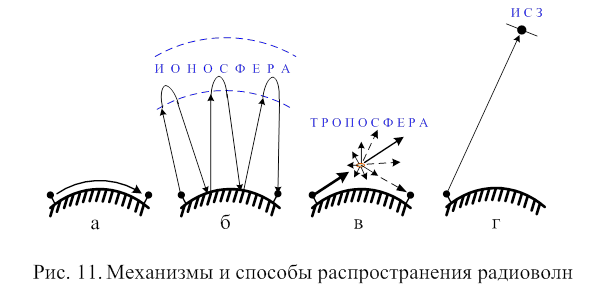

Радиоволны, излучаемые передающей антенной могут распространяться в атмосфере Земли, вдоль ее поверхности, в толще

Земли и в космосе достигая точки приема по траекториям, показанным на рисунке 11.

1) прямые РВ – рисунок 11г;

2) поверхностные РВ – рисунок 11а;

3) тропосферные РВ – рисунок 11в;

4) ионосферные РВ – рисунок 11б.

Прямые волны – это радиоволны, распространяющиеся в однородной или слабонеоднородной среде, в частности, в космическом пространстве, по прямолинейным (или близким к ним) траекториям.

Поверхностные волны – радиоволны, распространяющиеся в непосредственной близости от поверхности Земли и частично огибающие выпуклость земного шара вследствие явления дифракции.

Тропосферные волны – радиоволны, распространяющиеся на значительные (примерно до 1000км) расстояния за счет рассеяния на неоднородностях тропосферы.

Ионосферные волны – радиоволны, распространяющиеся на большие расстояния в результате однократного или многократного отражения от ионосферы и поверхности Земли.

Параметры антенн.

Любая радиолиния включает в себя передающее и приемное устройства, неотъемлемым элементом которых являются антенны, обеспечивающие излучение и прием электромагнитных волн. Эти антенны называются соответственно передающими и приемными. Передающая антенна преобразует энергию высокочастотных колебаний токов или полей, поступающих от передатчика, в энергию излучаемых в пространство электромагнитных волн. Приемная антенна преобразует энергию электромагнитных волн, принятых из окружающего ее пространства, в энергию высокочастотных колебаний токов или полей, поступающих от антенны во входные цепи приемника. Антенны (кроме активных) обладают свойством обратимости, т.е. любая из них, в принципе, может работать как в режиме приема, так и в режиме передачи.

Параметры и характеристики передающих антенн

Принципиальным отличием передающей антенны от других, применяемых в радиотехнической аппаратуре устройств, является создание с ее помощью электромагнитного волнового поля излучения.

Антенна по отношению к передатчику с одной стороны выполняет функцию нагрузки, поглощающей вырабатываемую им энергию. При этом, в общем случае, входное сопротивление антенны является комплексным.

(2)

где – активная составляющая входного сопротивления, равная сумме сопротивлений излучения и потерь, отнесенных к входным клеммам антенны;

- реактивная составляющая входного сопротивления, соответствующая мощности реактивных полей вокруг антенны .

С другой стороны часть потребляемой энергии излучается антенной в виде свободно распространяющихся электромагнитных волн. Принимая во внимание эти два обстоятельства, антенну следует считать преобразователем энергии важнейшей характеристикой которого является коэффициент полезного действия (КПД).

КПД антенны называют отношение излучаемой мощности к общей мощности, подводимой к антенне:

(3)

Способность антенны излучать электромагнитные волны с различной интенсивностью в разных направлениях характеризуется ее направленными свойствами.

Создаваемое антенной в дальней зоне электромагнитное поле характеризуется амплитудой, поляризацией и фазой вектора электрической напряженности . Эти величины зависят от расстояния и направления излучения, то есть от углов и сферической системы координат. Зависимость амплитуды напряженности поля от направления в пространстве на одинаковом достаточно большом расстоянии от антенны называется характеристикой направленности, то есть

(4)

Обычно характеристику направленности нормируют к единице путем деления ее на величину максимальной напряженности поля, создаваемой в направлении максимума излучения:

. (5)

Иногда пользуются понятием характеристики направленности по мощности, которая равна квадрату характеристики направленности по полю. Графическое изображение характеристики направленности называют диаграммой направленности.
