Согласно полученным результатам строим графики зарядного напряжения и тока в зависимости от τ. (рис 2.7)

Из построенных графиков u (t) и i (t) можно для любого момента времени определить значение u и i, а также рассчитать запасенную энергию в электрическом поле заряженного конденсатора. Например, при t=3τ:

Дж.

2) Переключатель в положении 2 (разряд конденсатора).

Быстрота разряда конденсатора также зависит от параметров цепи и характеризуется постоянной времени, разряда конденсатора:

τ =RC=104ּ50ּ10-6=0,5 с

На основании второго закона коммутации получены законы, характеризующие напряжение и ток при разряде конденсатора:

где U - напряжение заряженного конденсатора до начала разряда.

Разрядные напряжения и ток равны их свободным составляющим, т.к напряжение и ток установившегося режима после разряда равны 0 (uc уст=0, iуст=0).

Длительность разряда конденсатора:

t=5τ=0,5ּ5=2,5 с.

Вычисляем значения напряжения конденсатора при его разряде для, значений времени

t=0, τ, 2τ, 3τ, 4τ, 5τ.

t=0, В;

t=τ, B;

t=2τ, B;

t=3τ, B;

t=4τ, B;

t=5τ, B.

Аналогично вычисляем значения разрядного тока согласно закону изменения переходного тока при разряде конденсатора для тех же значений времени.

А.

Знак "-" говорит о том, что разрядный ток имеет обратное направление зарядному.

t=0,мкА;

t=τ, мкА;

t=2τ, мкА;

t=3τ, мкА;

t=4τ, мкА;

t=5τ, мкА.

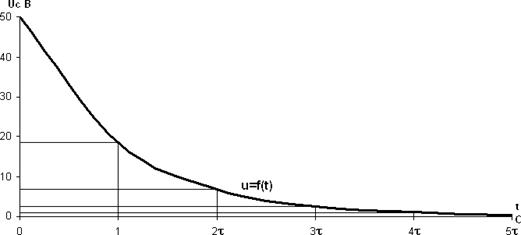

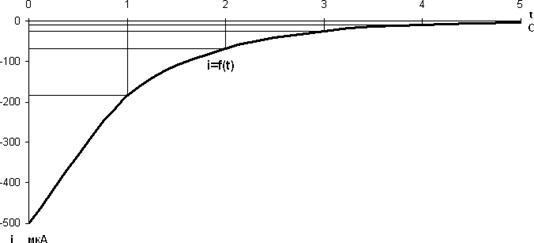

Согласно полученным расчетам строим графики разрядного напряжения и тока в зависимости от τ (рис 2.8).

рис 2.8

Энергия электрического поля конденсатора в момент времени t=3τ:

Дж.
