Грузовой план судна

Проверка продольной прочности корпуса

Для определения продольной прочности корпуса судна произведем расчет арифметической суммы масс дедвейта относительно миделя.

В таблице 4.1 представлен расчет суммы моментов масс дедвейта относительно миделя.

Проверка продольной прочности представлена в таблице 4.2.

Таблица 4.1

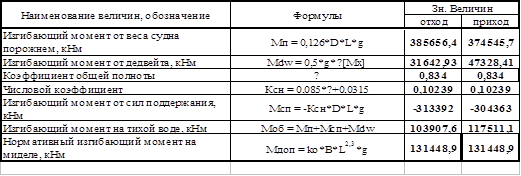

Таблица 4.2

Числовой коэффициент ko = 0,0182 при прогибе (Моб<0)

ko = 0,0205 при перегибе (Моб>0)

Произведя проверку продольной прочности судна на тихой воде, приходим к выводу, что она обеспечивается на отход и на приход, поскольку:

|Моб| < Мдоп

следовательно, грузовой план, с точки зрения прочности, соответствует требованиям.

Определение количества разнородного генерального груза графическо-аналитическим способом при загрузке судна пр. 1557. Технология перевозки грузов.

Вариант №3.

Обязательные грузы

Факультативные грузы

Наименование

УПО (ω, м3/т)

Масса, т

Наименование

УПО (ω, м3/т)

Железо

0,4

750

Кожевенное сырье

4,0

Рельсы

0,6

300

Стекло

1,2

Ветошь

4,8

50



Для оптимального использования грузоподъемности и грузовместимости судна, учитывая, что обязательных грузов имеется только 1100 тонн, оно должно погрузить факультативные грузы в количестве 1900 тонн в такой пропорции, чтобы максимально использовать грузовместимость.

В результате построения диаграммы находим, что необходимо погрузить 1420 тонн стекла и 480 тонн кожевенного сырья.

Наименование

помещения

Площадь

трюма, м2

грузовместимость

м3

Количество груза, т

Трюм №1

343,3

984

667

Трюм №2

433,6

1169

792

Трюм №3

439,1

1179

799

Трюм №4

400,0

1094

742

Всего



4426



Количество груза для каждого трюма подсчитываем по формуле:

где РГ – количество груза для данного грузового помещения, т;

WГ – грузовместимость данного помещения, м3;

Q – количество груза, погружаемого на судно, т;

W – грузовместимость судна, м3.

Помещение

Груз

Вес, т

Объем, м3

Расчетное количество груза, т

Объем трюма, м3

Трюм №1

ветошь

50

240

667

984

стекло

503

604

сталь

150

120

Всего:

703

964

Трюм №2

кож. сырье

160

640

792

1169

стекло

290

349

рельсы

300

180

Всего:

750

1169

Трюм №3

кож. сырье

160

640

799

1179

стекло

349

419

сталь

300

120

Всего:

809

1179

Трюм №4

кож. сырье

160

640

742

1094

стекло

278

334

сталь

300

120

Всего:

738

1094



ИТОГО:

3000

4406

3000

4426
