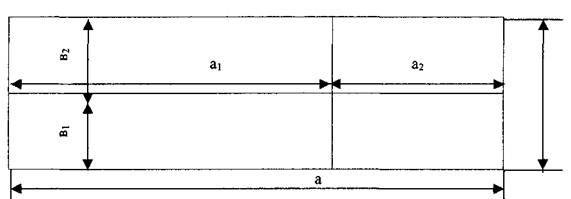

В1 = l(DI — Ds ) - от нижней рамки карты;

В 2 = l(Dn —DI)- oт верхней рамки карты.

Расчет от нижней рамки карты

d width=97 >

DI

Ds



59°03'

59°13'

59°23'

59°33'

59°43'

4395,3 4375,8

4414,7 4375,8

4434,2 4375,8

4453,9 4375,8

4473,6 4375,8

DrDs

tg(DrDs)

lgl

19,5 1,29003 0.96849

38,9

1,58995 0.96849

58,4

1,76641 0.96849

78,1 1,89265 0.96849

97,8 1,99034 0.96849

lgB1

B1

2,25852 181,35

2,55844 361,78

2,7349

543,1

2,86114 726,3

2,95883 909,5

Расчет от верхней рамки карты



59°03'

59°13'

59°23'

59°33'

59°43'

DN

DI

4489,5 4395,3

4489,5 4414,7

4489,5

4434,2

4489,5 4453,9

4489,5 4473,6

Dn-Di

lg(DN-DI)

lgl

94,2 1,97405 0.96849

74,8

1,87390 0.96849

55,3 1,74273 0.96849

35,6 1,55145 0.96849

15,9 1,20140 0.96849

lgB2

B2

B1

2,94254 876,1 181,3

2,84239 695,6

361,8

2,71122 514,3

543,1

2,51994 331,1 726,3

2,16989 147,9 909,5

1057,4

1057,4

1057,4

1057.4

1057,4

5.Рассчитываем расстояние от заданных меридианов до западной и восточной рамок карты по формулам:

a1 = l(li – lw) от западной рамки

а2 = l(lw – li) от восточной рамки

Расчет от западной рамки



21°59'E

22°19'E

22°39'E

li

lw

1319'

1299'

1339'

1299'

1359'

1299'

li-lw

lg(li-lw)

lgl

20

1,30103

0.96849

40

1,60206

0.96849

60

1,77815

0.96849

lga1

a1 мм

2,26952

186,0

2,57055

372,0

2,74664

558,1

Расчет от восточной рамки



21°59'Е

22°19'Е

22°39'Е

lЕ

li

1380' 1319'

1380' 1339'

1380' 1359'

le-li

tg(le-li)

lgl

lgg a2

61'

1,78533

0,96849

2,75382

41'

1,61278

0.96849

2,58127

21'

1,32222

0.96849

2,29071

a2 мм

a1 мм

567,3

186,0

381,3

372,0

195,1

558,1

a1+a2

753,3

753,3

753,2

6.Вычисляем промежеток практически постоянного масштаба по формуле

Dj = ctgjoCo/674

где jо - главная параллель

Со- знаменатель численного масштаба по главной параллели

Dj = ctg60o*105/674 = 0,57735*105/674 = 85,66 = 9,25

6.Вычерчиваем рамку карты и сетку меридианов и параллелей.

7.Вычисляем частный масштаб для заданной параллели по формуле

С =C0/n

где n - модуль параллели, причем

n = cos jO/ cosj



значение



jо

j

60°

59° 00'

lgcos jо

lgcos j

9,69897 9,71184

n

0,97080

lgn

9,98713

С0

100000

lg

5,00000

n

0,97080

lg

9,98713

С

100410

lg

5,00184
