Организационно-технологическое проектирование сборочно-сварочного цеха

Таблица 1.2.7.

Определение расчётной годовой программы цеха.

где общая трудоёмкость изготовления всех судов;

трудоёмкость изготовления судна представителя.

1.3 Пересчёт трудоёмкости для изготовления узлов и секций на судно представитель

, где

трудоёмкость изготовления узлов и секций судна прототипа

(90091 чел.-ч);

чистый вес судна прототипа

( (т));

чистый вес судна представителя.

552704 чел.-ч.

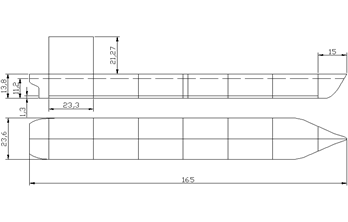

Рис.1.4. Эскиз корпуса судна.

Разбивка корпуса судна на сборочные единицы.

Высота борта судна определяется по формуле:

[9, стр.174];

13.8 м.

Таблица 1.4.

Спецификация секций

Наименование		Размеры	Количество	Масса на все секции	Масса одной	Труд-ть на все	Труд-ть на 10 судов	Процент от общей массы и трудоёмк
Днищевая		23,323,61,3	6	1727,2	287,9	18018,15	180181,5	20
Бортовая		23,39,90,4	12	1209,0	100,8	12612,705	126127,1	14
Палубная		23,3*11,8	6	1036,3	172,7	10810,89	108108,9	12
Переборки		19,1*7	7	431,8	61,7	4504,5376	45045,38	5
Носовая объемная		1523,611,2	4	1209,0	302,3	12612,705	126127,1	14
Кормовая объемная		1023,611,2	4	1209,0	302,3	12612,705	126127,1	14
Объемные секции рубки		23,311,821	4	1381,8	345,4	14414,52	144145,2	16
Секции надстройки		4166	1	345,4	345,4	3603,6301	36036,3	4
Тавровый набор				86,4		900,90752	9009,075	1
	∑		44	8636,0		90090,752	900907,5	100
