Организация строительных работ
Расход воды для душа определяется по формуле:
Общий расход воды определяется по формуле:
Определяем диаметр трубы временного водопровода:
В соответствии с ГОСТ принимаем диаметр трубы с наружным диаметром 101,3 мм

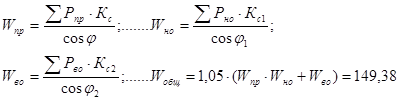

XXIX. Расчет потребности в электроэнергии
Таблица 13.
|
№ п/п |
Наименование потребителей |
Ед. изм. |
Кол-во |
Удельная мощность |
Коэф-т спроса |
Коэф-т мощности |
Трансформатор-ная мощность |
|
1 2 3 4 5 6 7 |
I. Производственные нужды Башенный кран Сварочный аппарат Глубинный вибратор Виброрейка бетононасос Штукатурный станция Пробивка бетона |
Шт Шт.Шт. ШтШт Шт Шт |
1 4 6 2 1 2 1 |
40 25 0,8 0,6 30 10 60 |
0,3 0,35 0,1 0,1 0,7 0,5 0,7 |
0,5 0,4 0,4 0,4 0,8 0,65 0,75 |
87,5 1,2 0,3 26,25 15,39 56 |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
II. Внутреннее освещение Прорабская Диспетчерская Проходная Гардеробная Умывальная Душевая Сушилка Помещение для обогрева Помещение для приема пиши Туалет Помещение для личной гигиены женщин Плотнично-столярная мастерская Электромонтажная мастерская Санитарно-техническая мастерская Штукатурная станция Инструментальная кладовая Закрытый неотапливаемый цех |
100 м2 |
0,414 0,414 0,36 0,729 0,162 0,729 0,162 0,162 1,242 0,243 0,081 0,576 0,081 0,243 0,224 0,414 0,36 |
1,5 1,5 0,8 1 1 1 0,8 0,8 1 0,8 0,8 1,8 1,3 1,3 0,5 0,8 0,8 |
0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,3 0,3 0,3 0,3 0,35 0,8 |
1 1 1 1 1 1 1 1 1 1 1 0,65 0,65 0,65 0,65 1 1 |
0,4968 0,4968 0,2304 0,5832 0,1296 0,5832 0,1037 0,1037 0,9936 0,155 0,0518 0,479 0,0486 0,1458 0,0517 0,1159 0,2304 |
|
1 2 3 4 5 |
III. Наружное освещение Открытые складские площадки Охранное освещение Основные дороги Второстепенные дороги Площадка производства работ |
1000 м2 |
0,8891 0,532 0,132 0,28 0,2496 |
0,5 1,5 5 2,5 1,2 |
1 1 1 1 1 |
1 1 1 1 1 |
0,4446 0,798 0,66 0,7 0,2995 |
24
Принимаем трансформатор ТМ-180/10
XXХ. Мероприятия по технике безопасности и противопожарной технике
При производстве опалубочных, арматурных, бетонных и распалубочных работ необходимо следить за закреплением лесов подмостей их устойчивостью.
Все части электросварочных установок, находящихся под напряжением, должны бать закрытии кожухами. Металлические части установок, не находящиеся под напряжением во время работы, а также свариваемые конструкции и изделия необходимо заземлять. Корпус вибратора необходимо заземлять до начала работ. Он подключается к сети через понижающие трансформаторы, преобразующие напряжение с 220 или 380 до 36 В. Рукоятки вибраторов должны иметь амортизаторы. Работать с вибраторами разрешается только в резиновых перчатках сапогах. Вибраторы должны выключаться при перерывах в работе, а также при переходе бетонщиков с одного места на другое. Запрещается обмывать вибраторы водой. Осуществляя поливку бетона, необходимо отключить ток.
В целях противопожарной безопасности на строительной площадке необходимо обеспечить правильность складирование материалов и изделий. Устранять возможность возгорания легковоспламеняющихся и горючих материалов, разрешать курение в специально отведённых местах. Также необходимо содержать в готовности и исправности пожаротушения (линии вывода, гидранты, огнетушители). Гидранты располагаются на постоянном водопроводе через 300 метров один от другого, но не ближе 5 метров от здания и 2,5 метра от дороги.
XXXI.Ведомость потребности в транспортных средствах
|
№ п/п |
Наименование исходных данных и расчетные формулы |
Наименование транспортных средств | ||||
|
КаМаз 43105 |
СБ-159А |
КаМаз 5410 |
КаМаз 43105 | |||
|
Наименование перевозимых грузов | ||||||
|
арматура |
бетон |
опалубка |
доски и бруски | |||
|
1 |
Время на разгрузку и погрузку
|
0,98 |
0,52 |
0,32 |
0,36 | |
|
2 |
Скорость транспортирования грузов, vср |
30 |
30 |
30 |
30 | |
|
3 |
Расстояния транспортирования груза, I |
26 |
26 |
26 |
26 | |
|
4 |
Время транспортного цикла |
2,71 |
2,12 |
1,92 |
1,96 | |
|
5 |
Грузоподъемность транспортa, Q |
8,2 |
5 |
12,1 |
8,2 | |
|
6 |
Эксплуатационная сменная производительность транспортного средства |
25,43 |
18,87 |
50,42 |
33,47 | |
|
7 |
Суммарный вес перевозимого груза, Р |
309,8 |
1934,85 |
2625 |
37,32 | |
|
8 |
Требуемое число транспортных средств, |
0,06≈1 |
0,5 ≈1 |
0,3≈1 |
0,005≈1 | |
