Фундамент под опору моста

1.2 Выбор глубины заложения подошвы фундамента

Глубина заложения подошвы фундамента зависит от ряда факторов и определяется с учетом:

а) геологических и гидрогеологических условий, места расположения сооружения;

б) глубины промерзания и способности грунтов основания к пучению при промерзании;

в) взаимовлияния фундаментов соседних сооружений и закладываемого фундамента с

ооружения:

г) условий размыва грунтов оснований:

д) величины и способов приложения нагрузок, которые действуют на основание.

Глубина промерзания грунтов в зависимости от района строительства принимается по карте, которая приводится в учебниках и справочной литературе.

При отсутствии размыва во все грунты, за исключением скальных, массивные фундаменты заглубляются не менее 1.0 м от поверхности грунта. Заглубление фундаментов при возможности размыва грунта принимается в соответствии с требованиями СНиП.

Не рекомендуется закладывать фундаменты мостовых опор на глинистых и суглинистых при IL > 0,6 или использовать их в качества подстилающего слоя.

Глубина заложения подошвы фундамента из условий возможного пучения грунтов основания в соответствии с СНиП.

В дальнейшем глубина фундамента может корректироваться при выполнении расчетов осадки, устойчивости и т.д.

hф=1,2м.

1.3 Подсчет нагрузок, действующих на фундамент

Нагрузки, которые действуют на конструкции сооружений в гидротехническом строительстве, подразделяются на постоянные и временные (длительно действующие, кратковременные и особые). Постоянные нагрузки включают собственный вес конструкции, давление от веса грунта и воды, длительные нагрузки - вес оборудования, емкостей и жидкости в них, горизонтальная нагрузка от льда, а кратковременные нагрузки - давление ветра, нагрузки от транспорта, веса людей.

Рассмотрим схему фундамента рис.1.3.

а) б)

G1

Т

Rл

G2

Т G1, G2, NАрх, Gф

NАрх

GФ

Rл

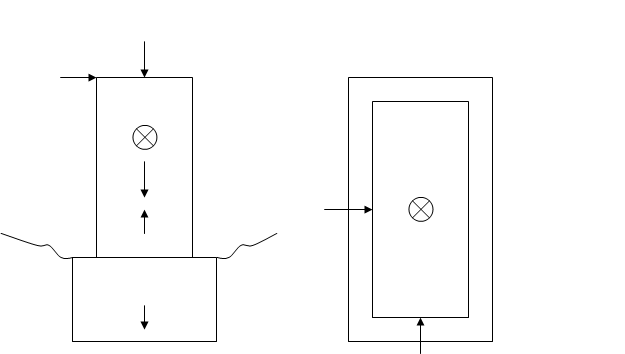

Рис1.3.1 Схема нагрузок, действующих на фундамент. а) Фронтальная проекция, б) плановая проекция.

Общая нагрузка действующая на уровне поверхности земли:

Где:

- нагрузка от веса конструкции моста.

- нагрузка от веса колонны.

- нагрузка от фундамента.

- выталкивающая нагрузка (сила Архимеда).

- нагрузка от воздействия льда.

- по условию.

1) Нагрузка от веса конструкции моста:

2) Нагрузка от веса колонны:

где V=V1+ V2+ V3+ V4=4,16+2,66+46,02+5,88=58,81м3

3) Выталкивающая нагрузка (сила Архимеда):

4) Нагрузка от воздействия льда:

Табл.1.3 Виды нагрузок, действующих на фундамент

Наименование нагрузки

Нормативная нагрузка

Расчетная нагрузка

Коэффициент перегрузки-0,8

Коэффициент перегрузки-1,1

1

Вес от конструкции моста

5600

4480

6160

2

Нагрузка от веса колоны

1442,32

1153,8

1586,54

3

Сила Архимеда

211,31

169,05

232,44

4

Нагрузка от действия льда

636

508,08

699,6

5

Тормозная нагрузка

40

32

44

1.4 Выбор типа фундамента

При проектировании оснований и фундаментов всегда можно предложить ряд вариантов конструктивных решений.

На основе технико-экономических сравнений следует выбрать наиболее экономичный вариант. При этом система основания и принятые размеры подошвы фундамента должны удовлетворять следующим требованиям:

а) среднее давление по подошве не должно превышать расчетного сопротивления грунта;

б) краевое давление не должно превосходить 1.2 расчетного сопротивления грунта;

в) деформации основания не более предельных величин;

г) основание устойчиво;

д) фундамент имеет необходимую прочность.

Для выполнения этих требований рекомендуется следующий порядок расчета:

1. Назначив глубину заложения подошвы фундамента и определив вид и состояние грунта основания, устанавливают условное расчетное давление по СНиП;

2. Определяют площадь подошвы фундамента любой формы в плане при центральной нагрузке по формуле

F=.

где N- нормативная нагрузка на фундамент в уровне поверхности земли, кН;

R0 - условное давление на грунт основания. кПа;
