Проектирование железобетонных конструкций 5-ти этажного жилого дома в городе Горки Могилевской области
Введение
Железобетон состоит из бетона и стальной арматуры, работающих совместно, благодаря сцеплению, возникающему между ними. Бетон – искусственный каменный материал, хорошо сопротивляется сжатию, а на растяжение работает в 15…20 раз слабее. Для повышения прочности бетона применяют арматуру, которая обладает значительно более высокой прочностью на растяжение и позволяет существен
но повысить несущую способность строительных конструкций.
Основные достоинства бетона – высокая прочность, долговечность, огнестойкость, стойкость против атмосферных воздействий, возможность использования местных строительных материалов, простота формообразования, небольшие эксплуатационные расходы.
1. Архитектурно - конструктивное решение здания
В соответствии с заданием запроектировано здание прямоугольной конфигурации с размерами по крайним осям 36,6*10,12м. Высота этажа 2,8 м.
Здание запроектировано с поперечными несущими стенами. Пространственная жесткость и устойчивость здания обеспечивается перевязкой вертикальных швов между кирпичами, армированием углов и мест примыкания внутренних стен к наружным и анкеровкой плит перекрытия со стеной ( Г-образный анкер) и между собой (линейный анкер).
По долговечности здание относится к II степени, т. к. его конструктивные элементы рассчитаны на срок службы не менее 50 лет.
По огнестойкости в соответствии с СНБ 2.02.01-98 здание относится к III степени.
Класс ответственности здания по СНиП 2.01.07-85 – III.
Здание размещается на участке со спокойным рельефом. В основании залегает грунт – суглинок полутвердый.
2. Сбор нагрузок
2.1 Сбор нагрузки на 1 м2 перекрытия между этажами

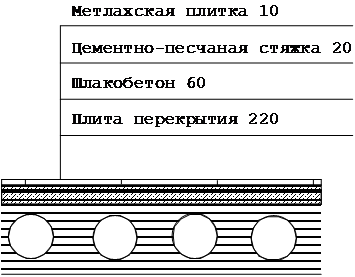

Рис.1. Конструкция перекрытия
Таблица 1.
|
№ № п/п |
Нагрузка |
Подсчет |
Нормативная нагрузка gn кН/м2 |
гYf |
Расчетная нагрузка q, кН/ м2 |
|
1 1.1 1.2 1.3 1.4 1.5 |
Постоянная Метлахская плитка Цементно-песча- ная стяжка Шлакобетонная плитка Железо-бетонная плита приведенного сечения Вес перегородок |
0,010∙2000∙10/10і 0,020∙2000∙10/10і 0,060∙1600∙10/10і 0,120∙2500∙10/10і п.3.6 СНиП 2.01.07 -85 |
0,2 0,4 0,96 3 0,5 |
1,2 1,3 1,2 1,1 1,1 |
0,24 0,52 1,05 3,3 0,55 |
|
всего: |
gn = 5,06 |
g = 5,82 | |||
|
2 2.1 |
Временная Полезная |
по табл.3 СНиП 2.01.07-85 |
pn = 1,5 |
1,3 |
p = 1,95 |
|
итого: |
gn = 6,56 |
g = 7,77 |
2.2 Сбор нагрузки на 1 м2 перекрытия технического этажа

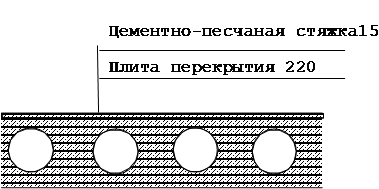

Рис.2. Конструкция перекрытия технического этажа
Таблица 2.
|
№ № п/п |
Нагрузка |
Подсчет |
Нормативная нагрузка gn кН/м2 |
гYf |
Расчетная нагрузка q, кН/ м2 |
|
1 1.1 1.5 |
Постоянная Цементно-песчаная стяжка Железо-бетон- ная плита приведенного сечения |
0,015∙2000∙10/10і 0,120∙2500∙10/10і |
0,3 3 |
1,3 1,1 |
0,39 3,3 |
|
всего: |
gn = 3,3 |
g = 3,69 | |||
|
2 2.1 |
Временная Полезная – технического этажа |
по табл.3 СНиП 2.01.07-85 |
pn = 2,0 |
1,2 |
p = 2, 4 |
|
итого: |
gn = 5,3 |
g = 6,09 |
2.3 Сбор нагрузки на 1м2 покрытия

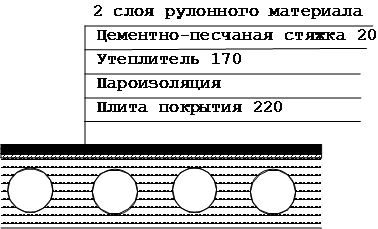

Рис.3. Конструкция покрытия
Таблица 3.
|
№ п /п |
Нагрузка |
Подсчет |
Нормативная нагрузка gn, кН/м2 |
гYf |
Расчетная нагрузка q, кН/ м2 |
|
1 |
Постоянная | ||||
|
1.1 |
Рулонный материал 1 слой |
0,004·1800·10/ /103 |
0,072 |
1,2 |
0,09 |
|
1.2 |
Рулонный материал 1 слой |
0,003·1800·10/ /103 |
0,054 |
11,2 |
0,06 |
|
1.3 |
Цементно-песчаная стяжка |
0,020·2000·10/ /103 |
0,4 |
11,3 |
0,52 |
|
1.4 |
Утеплитель |
0,170·150·10/ /103 |
0,255 |
1,2 |
0,31 |
|
1,5 |
Пароизоляция |
---- |
0,05 |
1,2 |
0,06 |
|
1,6 |
Железо-бетонная плита приведенного сечения |
0,120·2500·10/ /103 |
3 |
1,1 |
3,3 |
|
всего: |
gn = 3,831 |
g = 4,34 | |||
|
2 |
Временная | ||||
|
2.1 |
Снеговая |
Для р-на IIБ |
1,2 |
1,5 |
1,8 |
|
всего: |
gn = 5,031 |
g = 6,14 |
