Строительство промышленного здания

Имеем случай ξ=0,263<ξR=0.61

Количество продольной арматуры принимаем в соответствии с конструктивными требованиями:

Принимаем: 3Ø16 А-III ()

Расчетная длина на

дкрановой части колонны из плоскости изгиба:

Так как гибкость из плоскости изгиба l0/h=6.12/0.6=10.2менее, чем в плоскости l0/h=13.62 или

где Расчет из плоскости изгиба можно не выполнять.

Прочность надкрановой части по наклонным сечениям обеспечена. Поперечное армирование назначают в соответствии с конструктивными требованиями.

2.2 Подкрановая часть колонны

Сечение IV-IV в заделке колонны. Сечение колонны в подкрановой частя состоит из двух ветвей. Высота всего сечения hв=120 см; сечение ветви bxh=50x25, ho=h-a= 25-4= 21 см, а=а=4 см, расстояние между осями ветвей с=95см; расстояние между осями распорок s= Hн/n=8,35/4=2 м, высота распорки 40 см. В сечении действуют три комбинации расчетных усилий, значения их приведены в табл. 4.

Комбинации расчетных усилий (табл. 4).

Таблица 4

Усилия от продолжительного действия нагрузки Мl= -269,85 кН м; Nl= 1081,5 кН; Ql= -5,2 кН.

Расчет должна выполнятся на три комбинации усилий и расчетное сечение арматуры должно приниматься наибольшее. Так как колонна жестко заделана в фундаменте, при расчете принимают ( в опорном сечении эксцентриситет продольной силы не зависит от прогиба колонны).

Ниже дан расчет по второй комбинации, так как очевидно, что она является определяющей.

Вычисляют е0=M/N= 53840/1129,4=47,7 см

Расчет длина надкрановой части клоны в плоскости изгиба при учете крановых нагрузок

, так как минимальная гибкость

где:

то необходим учет влияния прогиба элемента на его прочность.

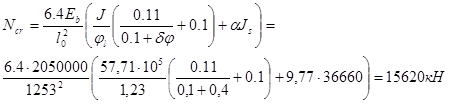

Условная критическая сила:

где J=2bh3/12+bh(c/2)2 =2*50*252/12+50*25(95/2)2=57,71*105

φl=1+β(M1l/M)=1+1(243,86/1074,8)=1,23; β=1( тяжелый бетон);

М1l= Мl+ Nl (ho-a)/2=-269,85+1081,5 *0,95/2=243,86 кН

М1=538,4+1129,4 *0,95/2=1074,8 кН

δ=e0/h=47,7/1,2=0,4;

; принимают

при ( первое приближение);

Коэффициент:

расстояние е=ео+0,5h-a=1+0,5*25-4=9,5 см

Продольные усилия в ветвях колонны находят по формуле.

в подкрановой ветви:

в наружной ветви:

Изгибающий момент в ветвях колонны вычисляют по формуле:

Ветви колонны испытывают действие разных по знаку, но одинарных по значению изгибающих моментов, поэтому подбирают симметричное армирование ветвей.

Рассматривают вначале подкрановую ветвь колонны:

Граничное значение относительной высоты сжатой зоны бетона при

Для прямоугольного сечения ветви с симметричным армированием по формулам:

Поскольку αn=1,2

где:

По формуле:

Требуемая площадь сечения арматуры вычисляют по формуле:

В наружной ветви колонны:

Граничное значение относительной высоты сжатой зоны бетона при

Для прямоугольного сечения ветви с симметричным армированием по формулам:

Поскольку αn=-0,05 , площадь сечения арматуры определяют по формуле

где:

Продольное армирование наружной ветви принимают с каждой стороны ветви ( внутренней и наружной) 3Ø18 А-III () с учетом требуемой площади сечения арматуры для подкрановой ветви
