База данных аттестационных ведомостей

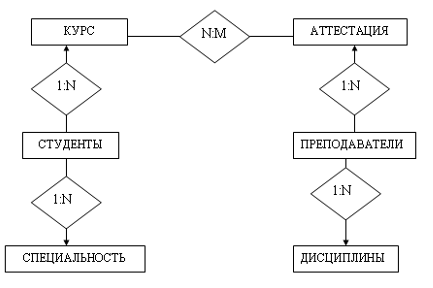

3. В направлении СТУДЕНТЫ учатся на КУРС устанавливаем связь N:1, т. к. много студентов учатся на одном курсе.

4. В направлении ПРЕПОДАВАТЕЛИ ставят АТТЕСТАЦИЮ устанавливаем связь 1: N, т.к. один преподаватель ставит много аттестаций.

5. В направлении ПРЕПОДАВАТЕЛИ преподают ДИСЦИПЛИНЫ устанавливаем связь 1: N, т.к. один преподаватель может вести много дисциплин.

VII этап >

Определитьmax мощностей отношений.

Максимальная мощность отношений определяется как произведение мощностей

VIII этап

1. Для развязки максимальной мощности 1:1 необходимо взять первичный ключ из любой бинарной связанной сущности и ввести её в качестве внешнего ключа в противололожно-бинарно связанную сущность.

2. Данная концептуальная связь обладает свойством склеивания таблиц.

3. Для развязки максимальной мощности 1: N необходимо взять первичный ключ любой бинарной связанной таблицы максимальная мощность которой равна 1 и ввести его в качестве внешнего ключа в бинарно-связанную таблицу максимальная мощность которой равна N.

При этом связь 1: N обладает свойством группировочного ключа.

3. Для развязкиN:М необходимо создать ассоциативную сущность (таблицу пересечения) в которую ввести в качестве внешних ключей первичные ключи обеих бинарно-связанных таблиц.

Вывод: В ходе выполнения лабораторной работы освоила навыки инфологического моделирования. Ознакомилась с этапами создания централизованных БД, созданием инфологической и
