Линия "Формализация и моделирование" учебного курса "Информатика"

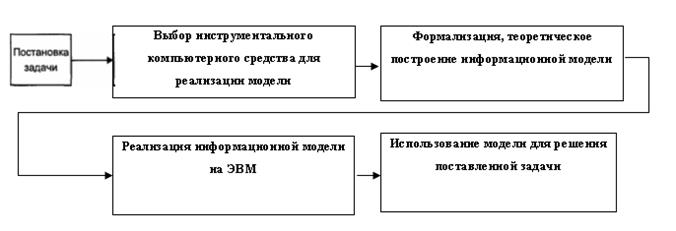

Общая схема этапов решения практической задачи на ЭВМ ме­тодами информационного моделирования выглядит следующим образом (рис. 1):

Два первых этапа относятся к предметной области решаемой задачи. На третьем этапе происходит выбор подходящего инстру­ментального средства в составе программного обеспечения

ЭВМ для реализации модели. Такими средствами могут быть: электрон­ные таблицы, СУБД, системы программирования, математичес­кие пакеты, специализированные системы моделирования обще­го назначения или ориентированные на данную предметную об­ласть. В базовом курсе информатики изучаются первые три из перечисленных программных средств.

Основные признаки компьютерной информационной модели:

• наличие реального объекта моделирования;

• отражение ограниченного множества свойств объекта по прин­ципу целесообразности;

• реализация модели с помощью определенных компьютерных средств;

• возможность манипулирования моделью, активного ее исполь­зования.

Ответ на вопрос: «является ли база данных информационной моделью?» будем искать, исходя их сформулированных выше кри­териев.

Первый критерий: наличие предметной области, некоторого реального объекта (системы), к которым относится БД, практи­чески всегда выполняется. Например, если в БД содержатся све­дения о книгах в библиотеке, значит, объектом моделирования является книжный фонд библиотеки. Если БД содержит анкет­ные данные сотрудников предприятия, значит, она моделирует кадровый состав этого предприятия. Если в БД хранятся сведе­ния о результатах сдачи экзаменов абитуриентами в институт, следовательно, она моделирует процесс вступительных экзаме­нов и т. п.

Удовлетворение второму критерию также несложно обосновать. Каждый из моделируемых объектов (как перечисленные выше, так и любые другие) обладает гораздо большим числом свойств, характеристик, атрибутов, чем те, что отражены в БД. Отбор ат­рибутов, включаемых в БД, происходит в процессе проектирова­ния базы, когда главным критерием является критерий целесооб­разности, т. е. соответствия цели создания БД, требованиям к ее последующим эксплуатационным свойствам. Например, в БД книжного фонда библиотеки не имеет смысла вносить такие ха­рактеристики книги, как ее вес, адрес типографии, где была на­печатана книга, годы жизни автора и пр.

Третий критерий, очевидно, выполняется, поскольку речь идет о компьютерной базе данных, созданной в среде некоторой СУБД.

База данных — не «мертвое хранилище» информации. Она созда­ется для постоянного, активного использования хранящейся в ней информации. Прикладные программы или СУБД, обслуживающие базу данных, позволяют ее пополнять, изменять, осуществлять по­иск информации, сортировку, группировку данных, получение от­четных документов и пр. Таким образом, четвертый критерий ком­пьютерной информационной модели также справедлив для БД.

В рамках обсуждаемой темы перед учителем информатики сто­ят две педагогические задачи: научить использовать готовые ин­формационные модели; научить разрабатывать информационные модели. В минимальном варианте изучения базового курса пред­почтение отдается первой задаче. В таком варианте ученикам мо­гут быть предложены задачи следующего типа: имеется готовая база данных; требуется осуществить поиск нужной информации;

выполнить сортировку данных по некоторому ключу; сформиро­вать отчет с нужной информацией. Решение этой задачи не требу­ет вмешательства в готовую модель.

Другой тип задач: расширить информационное содержание базы данных. Например, имеется реляционная база данных, содержа­щая сведения о книгах в библиотеке:

Требуется изменить структуру БД таким образом, чтобы из нее можно было узнать, находится ли книга в настоящее время в биб­лиотеке, и если книга выдана, то когда и кому.

Новые цели требуют внесения изменений в модель, в структу­ру базы данных. Ученики должны спланировать добавление новых полей, определить их типы. Решение может быть таким: после добавления полей база данных будет иметь следующую структуру:

БИБЛИОТЕКА (НОМЕР, ШИФР, АВТОР, НАЗВАНИЕ, НАЛИЧИЕ, ЧИТАТЕЛЬ, ДАТА)

Здесь добавлены поля:

— НАЛИЧИЕ — поле логического типа; принимает значение True, если книга находится в библиотеке, и значение False, если выдана читателю;

— ЧИТАТЕЛЬ — поле числового (или символьного) типа; со­держит номер читательского билета человека, взявшего книгу;

— ДАТА — поле типа «дата»; указывает день выдачи книги.

Несмотря на все сказанное выше, не следует преувеличивать в интерпретации каждого задания на работу с базой данных, как задачи моделирования. И на минимальном уровне изучения темы можно предлагать ученикам простые задачи на разработку баз дан­ных, решение которых очевидно. К числу таких задач, например, относится задача разработки баз данных типа записной книжки с адресами знакомых, телефонного справочника и пр.

Проектирование баз данных. Проектирование базы данных зак­лючается в теоретическом построении информационной модели определенной структуры. Известны три основные структуры, ис­пользуемые при организации данных в БД: иерархическая (дере­вья), сетевая и табличная (реляционная). В последнее время чаще всего создаются БД реляционного типа. Доказано, что табличная структура является универсальной и может быть применена в лю­бом случае. В базовом курсе информатики изучаются базы данных реляционной структуры.

Если объект моделирования представляет собой достаточно сложную систему, то проектирование БД становится нетривиаль­ной задачей. Для небольших учебных БД ошибки при проектиро­вании не столь существенны. Но если создается большая база, в которой будут сохраняться многие тысячи записей, то ошибки при проектировании могут стоить очень дорого. Основные послед­ствия неправильного проектирования — избыточность информа­ции, ее противоречивость, потеря целостности, т.е. взаимосвязи между данными. В результате БД может оказаться неработоспособ­ной и потребовать дорогостоящей переделки.

Теория реляционных баз данных была разработана в 1970-х гг. Е.Коддом. Он предложил технологию проектирования баз дан­ных, в результате применения которой в полученной БД не воз­никает отмеченных выше недостатков. Сущ­ность этой технологии сводится к приведению таблиц, составля­ющих БД, к третьей нормальной форме. Этот процесс называется нормализацией данных: сначала все данные, которые планируется включить в БД, представляются в первой нормальной форме, за­тем преобразуются ко второй и на последнем шаге — к третьей нормальной форме. Проиллюстрируем процесс нормализации дан­ных на примере.

Ставится задача: создать БД, содержащую сведения о посеще­нии пациентами поликлиники своего участкового врача. Сначала строится одна таблица, в которую заносятся фамилия пациента, его дата рождения, номер участка, к которому приписан пациент, фамилия участкового врача, дата посещения врача и установлен­ный диагноз болезни. Ниже приведен пример такой таблицы.
