Проектирование в системе AutoCAD 2009

В современном мире очень высоко ценятся люди, умеющие самостоятельно работать и принимать решения. Курсовая работа дает студентам возможность проявить свои уникальные творческие способности при самостоятельном выполнении поставленной задачи.

Цели курсовой работы:

сформировать у студентов навыки самостоятельного научного исследования;

обобщить и систематизировать знания, умения и н

авыки студентов при проектировании в системе AutoCAD;

сформировать у студентов навыки творческого решения поставленной задачи;

сформировать навыки публичных выступлений.

Задачи курсовой работы:

изучить справочную и научную литературу по заданной теме;

проанализировать поставленную задачу;

самостоятельно выполнить чертеж в системе AutoCAD;

сформулировать выводы по работе;

оформить пояснительную записку к курсовой работе.

Требования к оформлению курсовой работы

Курсовая работа по дисциплине «Информатика» сдается в электронном и печатном виде.

В электроном виде студент предоставляет преподавателю готовый чертеж, разработанный самостоятельно по индивидуальному заданию, пояснительную записку и презентацию, выполненную в Power Point.

Пояснительная записка оформляется с помощью текстового процессора MS Word и сдается преподавателю в печатном виде.

Содержание пояснительной записки

Пояснительная записка включает в себя:

титульный лист (см. прил. 1);

оглавление;

задание на курсовую работу (см. прил. 2);

введение (актуальность темы, цели и задачи курсовой работы, краткое содержание глав основной части курсовой работы);

глава 1. Теоретическая часть;

глава 2. Практическая часть;

заключение (основные итоги и выводы, предложения и рекомендации по использованию полученных результатов в практической деятельности);

список литературы;

приложения.

Объем курсовой работы – не менее 15 страниц.

Оформление текстовых и графических данных

Параметры страницы: формат – А4, ориентация бумаги – книжная, верхнее, нижнее и левое поля по 2 см, правое – 1 см.

Верхний колонтитул содержит ФИО студента и название работы, нижний – номер страницы.

Для оформления курсовой работы следует использовать два стиля. Заголовки оформляются следующим образом: шрифт – Times New Roman, размер – 16 пт, основан на стиле – Заголовок 1, начертание – полужирный, выравнивание – по центру, междустрочный интервал – полуторный, интервал перед абзацем – 12 пт, после – 6 пт.

Основной текст имеет следующие параметры: шрифт – Times New Roman, размер – 14 пт, основан на стиле – Обычный, выравнивание – по ширине, отступ первой строки – 1,25 см, междустрочный интервал – полуторный, интервалы перед и после абзаца – 6 пт.

Оглавление вставляется в документ автоматически.

Все рисунки в документе должны быть подписаны и пронумерованы автоматически.

Итоговые чертежи оформляются в рамке (см. прил. 3), на отдельных листах и помещаются в приложения в конец документа. Каждое приложение должно быть пронумеровано и иметь заголовок.

Новая структурная часть курсовой работы (содержание, введение, глава 1 и т. д.) начинается с новой страницы.

Оформление таблиц

Таблицы, содержащиеся в пояснительной записке, должны быть пронумерованы в пределах раздела арабскими цифрами и иметь заголовки. Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. Допускается нумерация таблиц в пределах всего документа. Заголовок размещается над таблицей, должен быть кратким и отражать содержание таблицы. В конце заголовков таблиц знаки препинания не ставят.

Если строки или графы таблицы выходят за формат листа, то таблицу делят на части и переносят на другие листы. При переносе части таблицы на другой лист заголовок помещают только над первой частью.

Оформление списка литературы

Обязательными элементами библиографического списка являются:

автор (книги, статьи);

название;

источник публикации для статьи (журнал, сборник);

повторность издания;

город;

издательство;

год;

количество страниц.

Ссылки на библиографические источники в тексте обозначаются цифрами в квадратных скобках: [5], [12, с. 47], [9, табл. 2].

Для оформления библиографического описания используют нумерованный список. Элементы списка располагают в алфавитном порядке.

Защита курсовой работы

Курсовая работа сдается преподавателю на проверку за неделю до защиты.

Защита курсовой работы проходит в дисплейном классе. Для выступления каждому студенту предоставляется 10 мин.

Оценка за работу формируется из следующих составляющих:

умение работать в текстовом процессоре;

умение работать в системе AutoCAD;

грамотно подобранный теоретический материал;

правильно выполненное практическое задание;

умение выступать и формулировать выводы.

Пример выполнения практического задания

Задание:

Выполнить чертеж валика, указать все его размеры (рис. 1).

Построить объемную модель детали (рис. 2).

Подготовить чертежи к печати.

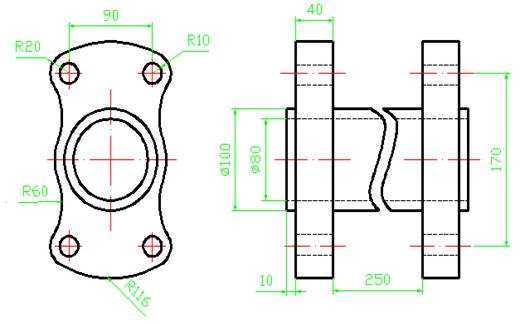

Рис. 1. Валик с крепежными элементами

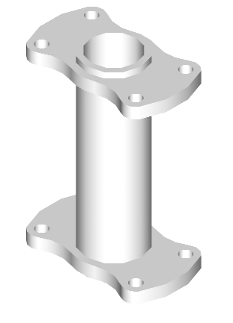

Рис. 2. Объемная модель детали

Ход выполнения задания

Предлагаемый чертеж состоит из различных групп элементов: осевых, контурных, размерных линий. Поэтому прежде чем приступать к черчению, необходимо создать слои.

При работе со слоями используется панель инструментов Слои (рис. 3), расположенная на вкладке ленты Главная.

Рис. 3. Панель инструментов «слои»

Кнопка на панели инструментов Слои и команда Формат 4 Слой вызывают диалоговое окно Диспетчер свойств слоев (рис. 4).

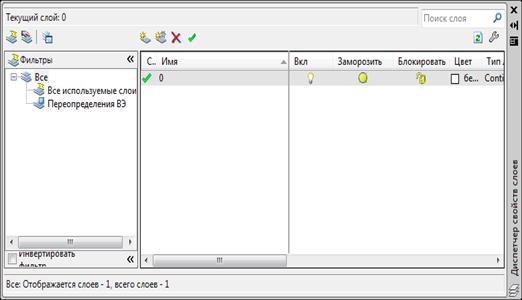

Рис. 4. Диспетчер свойств слоев

Создадим слои со следующими параметрами:

1 слой – «Контуры», цвет – черный, вес линий – 0.30;

2 слой – «Оси», цвет – красный, тип линий – штрихпунктирная;

3 слой – «Размеры», цвет – зеленый;

4 слой – «Невидимые линии», цвет – черный, тип линий – штрихи.

Закройте Диспетчер свойств слоев и с помощью кнопки Отрезок начертите в осевом слое две перпендикулярные линии. Перейдите на слой «контуры» и постройте три окружности радиусами 40, 50 и 60 мм, центр которых находится в точке пересечения осевых линий (рис. 5).

Рис. 5. Начальный этап построения чертежа

На расстоянии 85 мм от горизонтальной и 45 мм от вертикальной осевых линий постройте две окружности радиусами 10 и 20 мм (рис. 5).

Рис. 6. Построение окружностей

На панели инструментов Редактирование выберите инструмент Сопряжение . Укажите радиус сопряжения 60 и выделите поочередно окружности, имеющих радиусы 20 и 60 мм. В результате у вас получится чертеж, изображенный на рис. 7.
