Наклонно-направленное бурение

в-третьих, в случае большой глубины и ширины реки применение ННБ освобождает от необходимости использования специальных плавсредств, способных вести разработку грунта на глубине 15-20 м и имеющих высокую производительность. Которая необходима для своевременного завершения строительства перехода в период навигации. Особенно актуален этот вопрос для района Западной Сибири, где этот период составл

яет 4-5 месяцев;

в-четвертых, применение метода ННБ, в силу его большого заглубления, целесообразно на водных преградах с интенсивным прогнозируемым размывом дна реки и плановыми деформациями берегов до 5 – 10 м /год, так как не требуется проведение берегоукрепительных работ, вторичных затрат на ликвидацию размывов и оголения трубопровода.

Создание нормативной базы - одно из условий внедрения новых методов.

Первый нормативный документ для ННБ был разработан ВНИИСТом в 1986 г. (Р 584 – 85/ Миннефтегазстрой СССР). Это рекомендации, которые были разработаны для бурения опытных переходов диаметром до 720 мм с помощью установки изготовленной Уралмашзаводом.

Следующий - это документ «Строительство подводных переходов трубопроводов бестраншейным способом» (СТН 51-4-92/ ГГК Газпром, СТН 06-92/Роснефтегаз, СТН 01-92/Роснефтегазстрой), разработанный в 1993 г. фирмами Магма и Магистраль.

Впоследствии были разработаны ведомственные нормы «Строительство подводных переходов газопроводов способом направленного бурения» ОАО "Газпром", и целый блок нормативных документов компании «АК «Транснефть».

Решение о закупке установок наклонно – направленного бурения и создание предприятия в системе АК «Транснефть» было принято в начале 1997 г. К этому времени были получены и проанализированы предложения на поставку оборудования ННБ от разных наиболее признанных мировых производителей данного оборудования. В результате переговоров, наиболее оптимальной была выбрана фирма Cherrington.

В этом же году АК «Транснефть» привлекла ряд институтов и предприятие к созданию ведомственной нормативной базы по строительству нефтепроводов:

ОАО «ВНИИСТ», г. Москва (Ведомственные нормы на проектирование и строительство подводных переходов методом ННБ, Технологические карты на строительство подводных переходов методом ННБ);

ЗАО «ПИРС», Омск (Калькуляция на строительство подводных переходов трубопроводов с использованием ННБ);

СП «ВИС МОС», г. Ульяновск (Требования к буровым растворам, применяемым при ННБ);

Государственный гидрологический институт, г.Санкт-Петербург (Инструкция по наблюдениям гидрологическими параметрами на пересекаемых магистральными нефтепроводами подводных переходов);

Геолого – разведочный институт. г. Москва (Программа реконструкции подводных переходов по результатам изучения геологических условий их эксплуатации).

В июле 1997 г. в системе АК «Транснефть» создано предприятие ООО «Транснефтьбурсервис», г. Самара. В 1998 году обществом получены лицензии Госгортехнадзора и Госстроя России на право производства работ по строительству с применением метода ННБ подводных переходов магистральных трубопроводов и других коммуникаций на территории Российской Федерации. В том же году ООО «Транснефтьбурсервис» построило этим методом четыре подводных перехода общей протяженностью 1811,8 м.

За прошедший период времени метод прошел всестороннюю апробацию и стал основным при решении задач строительства и реконструкции переходов. Компания «АК «Транснефть» за этот период накопила значительный опыт и внесла вклад в дальнейшее развитие ННБ. На начало 2003 года было построено 65 подводных переходов диаметром от 377 мм до 1220 м и протяженностью от 355 м до 1238 м. Строительство осуществлялось в самых различных по сложности грунтах.

2. Наклонно-направленные скважины

Скважины, для которых проектом предусматривается определенное отклонение забоя от вертикали, а ствол проводится по заранее заданной траектории, называются наклонно-направленными.

Наклонные скважины бурят, когда продуктивные пласты залегают под акваториями морей, озер, рек, под территориями населенных пунктов, промышленных объектов, в заболоченной местности, а также для удешевления строительства буровых сооружений.

Разработанные в настоящее время виды профилей для наклонно-направленных скважин делятся на две группы: профили обычного типа (представляющие собой кривую линию, лежащую в вертикальной плоскости) и профили пространственного типа (в виде пространственных кривых).

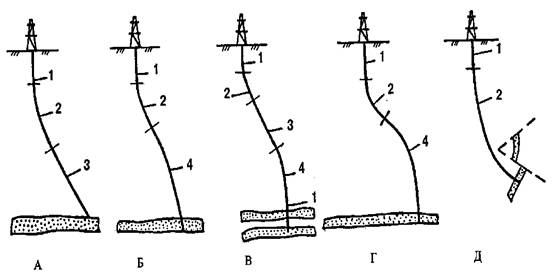

Типы профилей наклонно-направленных скважин обычного типа приведены на рис.1. Профиль типа А состоит из трех участков: вертикального 1, участка набора угла наклона ствола 2 и прямолинейного наклонного участка 3. Его рекомендуется применять при бурении неглубоких скважин в однопластовых месторождениях, если предполагается большое смещение забоя.

Типы профилей наклонно-направленных скважин

Рис.1. Типы профилей наклонно-направленных скважин: 1 - наклонный участок; 2 - участок набора угла наклона ствола; 3 - прямолинейный наклонный участок; 4 - участок снижения угла наклона ствола.

Профиль типа Б отличается от предыдущего тем, что вместо прямолинейного наклонного участка имеет участок 4 естественного снижения угла наклона. Данный профиль рекомендуется применять при больших глубинах скважин.

Профиль типа В состоит из пяти участков: вертикального 1, участка набора угла наклона ствола 2, прямолинейного наклонного участка 3, участка снижения угла наклона 4 и снова - вертикального 1. Его рекомендуется применять при проводке глубоких скважин, пересекающих несколько продуктивных пластов.

Профиль типа Г отличается от предыдущего тем, что в нем участки 3 и 4 заменены участком самопроизвольного снижения угла наклона 4. Данный профиль рекомендуется применять при бурении глубоких скважин, в которых возможны отклонения в нижней части ствола скважины.

Профиль типа Д состоит из вертикального участка 1 и участка набора угла наклона ствола 2. Для него характерна большая длина второго участка. Профиль рекомендуется при необходимости выдержать заданный угол входа в пласт и вскрыть его на наибольшую мощность.

Как видно из рис.1, все типы профилей в начале имеют вертикальный участок. Его глубина должна быть не менее 40 .50 м. Окончание вертикального участка приурочивают к устойчивым породам, где можно за один рейс набрать зенитный угол 5 .6 градусов.

Для отклонения скважины от вертикали применяют специальные отклоняющие приспособления: кривую бурильную трубу, кривой переводник, эксцентричный ниппель и отклонители различных типов.

В последние годы все большее распространение получают вертикальные и наклонные скважины, имеющие горизонтальные окончания большой протяженности. Это делается для того, чтобы увеличить площадь поверхности, через которую в скважину поступает нефть и соответственно увеличить дебит. Одновременно стало возможным извлекать в промышленных масштабах нефть, считавшуюся ранее неизвлекаемой, вследствие малой мощности и низкой проницаемости продуктивного пласта. Кроме того, горизонтальное окончание скважин располагают в пласте выше подошвенной воды, что позволяет продлить период безводной эксплуатации.
