Изобразительная информация

Суперячейки

Чем больше растровая ячейка, тем точнее можно устанавливать углы поворота. Однако применение ячеек увеличенных размеров нежелательно, так как снижение линиатуры приводит к растровой структуре, которая обнаруживается невооруженным глазом, и, более того, ячейка больших размеров является причиной потери разрешения при воспроизведении мелких деталей. Поэтому суперячейка – это

не просто увеличенная ячейка, её следует рассматривать исключительно как объединение нескольких отдельных ячеек в одну увеличенную площадку (рис.5). Отдельные ячейки могут принимать в суперячейке различные размеры и форму. Эти отличия компенсируются в пределах суперячейки. В целом растрирование с суперячейками обеспечивает более точную аппроксимацию стандартных углов поворота (рис. 6).

Рис. 5 Несколько растровых ячеек (3х3), объединенных в суперячейку. Цифры указывают на число пикселей в ячейке

Рис. 6 Расчетом суперячеек можно приблизиться к идеальным углам поворота при применяемых линиатурах

В то время как растровый процессор обработки изображений в процессе растрирования по типу RT рассчитывает форму растровой точки только один раз (все точки имеют одну и ту же форму), расчеты суперячеек являются более сложными. Каждая ячейка в пределах суперячейки имеет свою форму, что приводит к необходимости расчета каждой элементарной ячейки посредством интерпретатора. Такие операции требуют увеличения как времени обработки, так и объемов памяти. Фирма Adobe ввела технологию суперячейки в интерпретатор PostScript (1-го уровня) и во все интерпретаторы PostScript (2-го уровня) под названием Accurate Screens (точное растрирование). Но поскольку этот метод сильно увеличивает время обработки, а повышенная точность пользователями не всегда востребована, данная функция не является установкой по умолчанию[5]. AAAAAAAAAAAAAAAAAAAAAAAAAAA

Технология Accurate Screening активизируется посредством специальных указаний PostScript, которые генерируются программой приложения. Кроме большого увеличения времени обработки, растрирование по методу Accurate Screening также требует больших объемов памяти. Фирма Adobe обходит трудности, связанные со сложностью расчетов суперячейки посредством использования специального аппаратного обеспечения. Сопроцессор PixelBurst разгружает основной процессор RIP и выполняет, наряду с растрированием, еще и другие специальные задачи, например, связанные с повышением скорости.

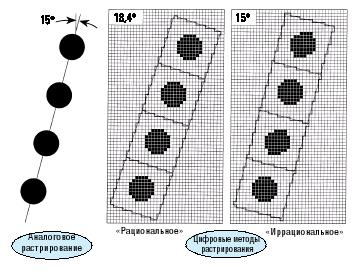

Рис. 7 Сравнение структур аналогового растрирования с получаемыми методами цифрового «рационального» и «иррационального» растрирования

Другие производители программных продуктов предложили варианты растрирования, также основанные на идее суперячейки: фирма Linotype-Hell (в настоящее время Heidelberg) назвала свое решение HQS Screening, а фирма Agfa назвала свою систему Balanced Screening.

Растрирование по методу иррациональных тангенсов

Фирма Linotype-Hell развила принцип суперячейки и назвала его "иррациональным" растрированием. Данная технология использует те углы поворота и линиатуры растров, которые уже доказали оптимальное качество для ранних моделей фирменных репросканеров Hell. Главное отличие методов "рационального" и "иррационального" растрирования заключается в разнице между рациональными и иррациональными числами. Основой "иррационального" растрирования служит матрица, в которой расстояние между центрами растровых точек точно соответствует некоторому определенному значению, например, 166,66 мкм при линиатуре 60 лин/см. Метод "иррационального" растрирования удовлетворяет также требованиям установки идеальных углов поворота, но при этом форма растровой точки периодически изменяется из-за изменения порядка чередования пикселей. Например, через три или четыре пикселя по вертикали и один пиксель по горизонтали (рис. 8).

Частотно-модулированное растрирование

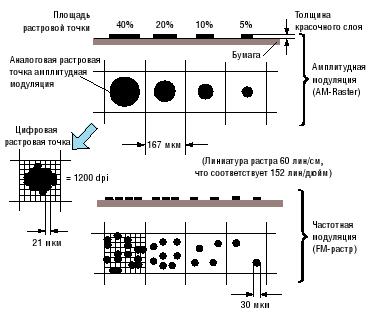

Рис. 8 Частотно-модулированное растрирование (FM) в сравнении с амплитудно-модулированным растрированием (АМ) с цифровой структурой растровой точки

В то время как процессы, базирующиеся на идее суперячейки, подчинены приведению углов поворота растровых структур как можно ближе к стандартным, частотно-модулированное растрирование (FM-растрирование) в принципе не имеет углов поворота. Данная технология была уже рассмотрена в разделе 1.4.3, где пояснялось, что в отличие от обычных периодических растровых структур передача тонов здесь осуществляется за счет создания средней плотности при полностью случайном распределении растровых точек малых размеров. Таким образом, метод частотно-модулированного растрирования можно отнести также к способам случайного или стохастического растрирования.

3. Изготовление форм высокой печати на основе фотополимерных композиций

Существенным фактором развития флексографской печати стало внедрение фотополимерных печатных форм. Их применение на­чалось в 60-е годы, когда фирма «Дюпон» предста­вила на рынок первые пла­стины для высокой печати «Дайкрил». Однако во флексо их можно было использовать для изготов­ления оригинальных кли­ше, с которых делали мат­рицы, а затем резиновые формы методом прессова­ния и вулканизации. С тех пор многое изменилось[6].

Сегодня на мировом рынке флек­сографской печати наиболее известны следующие произво­дители фотополимерных плас­тин и композиций: BASF, DUPONT, Oy Pasanen & Co и др. Благода­ря использованию высокоэластичных форм, данным способом возможна печать на различных материалах при создании минимального давления в зоне печатного контакта (речь идет о давлении, которое создается печатным цилиндром). К числу таковых относятся бумага, картон, гофро­картон, различные синтетические пленки (полипропилен, полиэтилен, целлофан, полиэтилентерефталат лавсан и др.), металлизированная фольга, комбинирован­ные материалы (самоклеящиеся бумага и пленка). Флексографский способ исполь­зуется преимущественно в сфере произ­водства упаковки, а также находит применение при изготовлении издательской продукции. Например, в США и Италии около 40% от общего числа всех газет за­печатываются флексографским способом на специальных флексографских газет­ных агрегатах.

Существует два типа формного материа­ла для изготовления флексографских форм: резиновый и полимерный. Изначально фор­мы изготавливались на основе резинового материала, и качество их было низким, что делало, в свою очередь, низким качество оттисков флексографской печати в целом. В 70-х годах нашего столетия впервые была представлена фотополимеризующаяся (фо­тополимерная) пластина в качестве форм­ного материала для флексографского спо­соба печати. Пластина позволяла воспро­изводить высоколиниатурные изображения до 60 лип/см и выше, а также линии тол­щиной от 0,1 мм; точки диаметром от 0,25 мм; текст как позитивный, так и нега­тивный от 5 пиксел и растровые 3-, 5- и 95 - процентные точки; тем самым позволив флексографии составлять конкуренцию «классическим» способам, особенно в сфере печати на упаковке. И, естественно, фотополимерные пластины заняли лидирующее положение в качестве формного флексографского материала, особенно в Европе и в нашей стране.
