Принципы увязки систем диспетчерской централизации с системами электрической централизации и автоблокировки

Ложная занятость сбрасывается ДНЦ двукратной посылкой ответственной команды "Сброс занятости участка". Первая посылка выключает участок из работы, занятость сохраняется, а в случае увязки с использованием последовательного интерфейса появляется индикация "Участок выключен". Вторая посылка включает участок в работу, фиксируется его свободность. Однократная посылка ответственн

ой команды "Сброс участка" используется для включения участка в работу после профилактических и ремонтных работ с выключением питания.

Ответственные команды передаются двумя лицами (поездным диспетчером и старшим диспетчером) и состоят из двух команд ТУ (подготовительной и исполнительной). Получив подготовительную команду ТУ, КП ДЦ проводит самотестирование (проверку целостности кодового сегмента и защищенной структуры данных) и в случае успешного результата посылает сигнал ТС о готовности к приему исполнительной команды ТУ. В случае отсутствия этой команды в течение заданного времени КП выходит из состояния готовности к реализации команды "Сброс счетчиков". То же происходит и в случае несоответствия исполнительной и подготовительной команд ТУ.

При правильном приеме исполнительной команды сброса оба комплекта КП включают соответствующие выходы сброса занятости участка (СУО, СУР) на 3 с, после чего передается извещение о выполнении команды. Если увязка по ТС предусматривает связь КП с ЭССО через последовательный интерфейс, так же передается сигнал ТС о восприятии команды системой ЭССО. После квитирования прохождения первой команды сброса ложной занятости участка тем же порядком передается и выполняется вторая команда, участок освобождается, что сопровождается соответствующей индикацией у диспетчера. Если участок не освободился, например, при отказе аппаратуры, требуется вызов механика на станцию. При увязке КП с ЭССО через последовательный интерфейс по запросу причина отказа может быть выведена на монитор АРМа обслуживающего персонала.

Данная схема защищена от опасных отказов на аппаратном и программном уровнях систем ДЦ МПК и ЭССО. Константные неисправности выходов КП ДЦ-МПК (отказ интерфейсов управления) выявляются системой ЭССО и приводят к выключению путевого реле. Корректность программы КП проверяется на этапе отладки, испытаний и ввода в эксплуатацию ДЦ. Отсутствие искажений в программе и структуре данных определяется тестированием целостности кодового сегмента и проверкой корректности защищенной структуры данных при получении подготовительной команды ТУ "Сброс участка" и непосредственно перед включением соответствующего выхода. От аппаратных отказов контроллера, неконтролируемого тестами (например, отказы дешифраторов адреса в платах вывода), схема защищена использованием основного и резервного комплектов КП ДЦ как дублирующих каналов. Такого рода отказы (воздействие одного из комплектов КП на ППУ) выявляются сразу в случае использования последовательного интерфейса между КП ДЦ и ЭССО по диагностической информации, а при увязке через управляющие выходы КП - по ложному занятию участка контроля в случае его свободности. Если в момент отказа участок, к которому подключен неисправный выход, был занят и последовательного интерфейса между КП ДЦ и ЭССО не предусмотрено, отказ будет обнаружен после фактического освобождения участка и безуспешной попытки ДНЦ сбросить занятость с использованием ответственной команды.

В схеме подключения последовательного интерфейса (RS-232) используется трехпроводная линия связи длиной не более 30 м с сетевым подключением блоков приемников системы ЭССО к КП ДЦ-МПК (рис.7). В случае удаленного расположения блоков приемников от КП ДЦ применяется конвертор (преобразователь) интерфейсов RS-232 в RS-485, что позволяет увеличивать расстояние между КП ДЦ и блоками приемников до 1 км (рис.8).

Рис. 7. Схема соединения ЭССО и КП ДЦ-МПК через последовательный интерфейс при небольшом удалении ЭССО

В сеть можно включить до 16 блоков приемников, что позволяет контролировать до 80 разветвленных или до 160 неразветвленных участков (аналогов рельсовых цепей). Порядок обмена информацией следующий: активный (основной) контроллер КП ДЦ формирует кадры опроса последовательно каждого блока приемников ЭССО. Пассивный (резервный) контроллер КП ДЦ только прослушивает линию. Блок приемников ЭССО, получив предназначенный ему кадр опроса, передает кадр ответа, в котором содержится информация о числе осей на участках контроля и диагностическая информация. Получив ответ, активный (основной) контроллер КП ДЦ формирует кадр опроса следующего блока. Время цикла опроса блоков составляет 2 с.

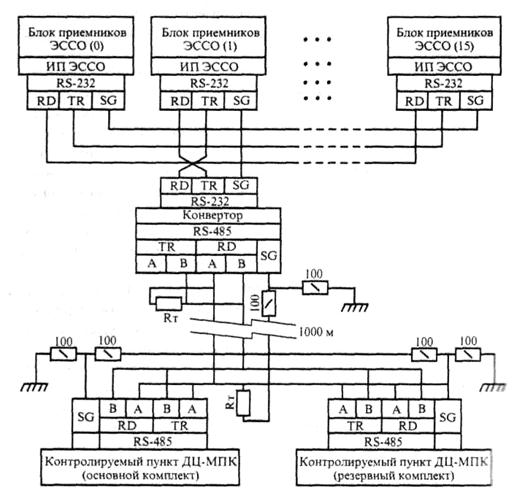

Рис.8. Схема соединения ЭССО и КП ДЦ-МПК через последовательный интерфейс при удаленном расположении ЭССО

4. Организация движения поездов при неисправности устройств СЦБ на участках диспетчерской централизации

На участке, оборудованном устройствами ДЦ, в случае отказов устройств СЦБ станции, на которых возникли эти неисправности, передаются, как правило, на резервное управление. Однако в некоторых случаях поездному диспетчеру предоставляется право продолжить прием и отправление поездов с соблюдением определенного регламента действий, переговоров и использованием технических средств вспомогательного управления. Техническая поддержка управления в этом случае предоставляется ДНЦ в объеме функций вспомогательных режимов передачей ответственных команд.

При отказах в системе электрической централизации, связанных с невозможностью открытия светофоров, ДНЦ принимает решение о возможности передвижений, руководствуясь индикацией на мониторе (табло). При этом выполняется проверка соответствия положения стрелок по трассе и свободности пути при приеме поезда, а при неисправности выходного светофора - свободность от поездов встречного направления. После чего поезд вводится на станцию по регистрируемому приказу поездного диспетчера, передаваемому машинисту локомотива. Приказ фиксируется ДНЦ в журнале диспетчерских распоряжений ДУ-58 (возможно использование штампа для сокращения затрат времени на записи).

Кроме того, все переговоры диспетчера записываются либо на магнитофоне, либо на многоканальном компьютерном цифровом регистраторе сигналов (МКСР). По этой причине отпадает необходимость пользования пригласительными сигналами.

При передвижении по приказу диспетчера машинист должен вести поезд со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться при возникновении препятствий для дальнейшего движения. В маршрутах отправления это требование должно выполняться до проследования первого проходного светофора, далее машинисту следует руководствоваться сигналами автоблокировки.

При невозможности перевода стрелки ДНЦ вызывает работника, выполняющего очистку стрелок, или другого работника станции, который устраняет причину нарушения управления (например, убирает посторонний предмет или напрессовку снега между остряком и рамным рельсом). Если внешним осмотром не удается обнаружить причину отказа, ДНЦ прекращает пропуск поездов по маршрутам, для которых требуется перевод стрелок в другое положение, вызывает электромеханика для ремонта, а стрелка переводится с пульта местного управления или станция передается на резервное управление. Если же и в этом случае стрелка не переводится, она передается на ручное управление (курбельной рукояткой). На раздельных пунктах, в случае отсутствия дежурного персонала для осмотра, а при необходимости и перевода стрелок, могут привлекаться локомотивные бригады поездов.
