Расчет автогрейдеров

Рассматривая отвал как косой клин, можно найти соотношения между составляющими реакции грунта, действующими на отвал

где x1и х2 определяются по теории косого клина; в среднем x1=0,15 .0,20; х2=0,3 .0,4.

Считая, что автогрейдер находится в равновесии под

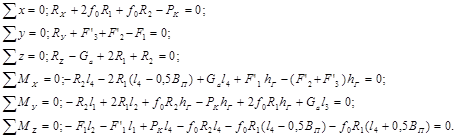

действием системы сил и реакций, показанной на рисунке 2.4.3.1, а, можно найти силы и реакции из шести уравнений равновесия относительно пространственной системы координат xyz. Начало координат в точке О

Совместным решением этих уравнений определяют реакции Rx, Ry, Rz, R1, R2, F’1 и F1 Возможность реализации тягового усилия Рк проверяют по условию сцепления.

Порядок выполнения работы

Исходные данные

между опорной поверхностью и режущей кромкой отвала, вынесенного за пределы основной рамы и наклоненного так, что один край режущей кромки находится на опорной поверхности, а другой максимально поднят (= 0 . 80°); угол наклона отвала или угол зарезания, аналогичен , но определяется при положении отвала, симметричного оси автогрейдера (= 0 .30°); угол захвата - угол в плане между режущей кромкой отвала и осью автогрейдера (= 0±90°); при вырезании грунта = 30 .40°; при перемещении = 60 .75°, при планировке = 90°.

Радиус кривизны отвала (рис. 1,б):

(м),

где — угол опрокидывания отвала, во избежание пересыпания грунта за отвал =65 . 75°; при установке отвала , где — центральный угол, град.

Производительность. При постройке насыпи из боковых резервов производительность будет равна:

(1)

где V — объем грунта, перемещаемого за один проход, м3

(2)

=1,8 .2,0 — коэффициент наполнения; =30 .40° — угол естественного откоса; —продолжительность цикла, с;

(с)

, , и , , — длина пути (м) и скорость (м/с) соответственно резания, перемещения и обратного (холостого) хода; — время на переключение передач, с; =5 с; t0— время на опускание и подъем отвала, с; to=1,5 . 2,5 с; — время поворота в конце участка, с; — коэффициент разрыхления грунта.
