Газобалонное оборудование на автотранспорте

В условиях холодного климата (или зимой) в сжиженном нефтяном газе — смеси пропана и бутана, — предназначенном для использования в качестве автомобильного топлива, должен преобладать пропан для лучшей газификации смеси.

На газозаправочные станции согласно ГОСТу 27578-87, введенному с 1 июля 1988 г., поступает сжиженный нефтяной газ двух марок: летний ГТБА — пропан-бутан автомобильный с соде

ржанием 50 ± 10% пропана, остальное бутан и зимний ПА — пропан автомобильный с содержанием 90 ± 10% пропана.

Изменение давления насыщенных паров Р смеси пропана и бутана в зависимости от температуры в баллоне показано на рис. 2.

Отличительной чертой сжиженного нефтяного газа является его способность растворять жир: масло и краску. Он также деформирует натуральную резину. Следовательно, для трубопроводов низкого давления используются резиновые шланги из бензомаслостойкой резины или синтетических материалов.

Некоторую опасность представляет собой сжиженный газ, попавший на кожу: под действием быстро испаряющегося газа на коже могут возникнуть очаги обморожения.

Теплота сгорания газа несколько больше, чем у бензина. Однако с увеличением количества подаваемого в двигатель воздуха теплота сгорания несколько уменьшается.

Молекулярная масса сжиженного газа меньше, чем у бензина, и это ухудшает работу двигателя. Поскольку в двигатель сжиженный газ поступает в газообразном состоянии, то по сравнению с бензином уменьшается наполнение им цилиндров (ниже скорость горения газовоздушной смеси) при высокой частоте вращения коленчатого вала двигателя. При уменьшении частоты вращения в двигатель подается меньший объем газа. Таким образом, при работе двигателя на газе его мощность снижается. И в этом один из недостатков газобаллонного двигателя. Если мощность двигателя, работающего на бензине, принять за 100%, то мощность двигателя, работающего на газе, будет примерно равна 90%, что приводит к снижению максимальной скорости примерно на 4%.

Снижение мощности двигателя происходит по причине более низкой, чем у бензина, теплоты сгорания газа (см. табл.1). И в результате происходит неполное наполнение цилиндров двигателя газовоздушной смесью. Однако ранней установкой угла опережения зажигания до ВМТ на 3 — 5° этот недостаток частично устраняется. В условиях эксплуатации большой разницы при движении автомобиля на газе или на бензине не ощущается.

Назначение, устройство и работа испарителя сжиженного газа

Универсальный автомобильный газовый редуктор-испаритель низкого давления (РНД) осуществляет переход сжиженной пропан-бутановой смеси в газообразное состояние, автоматически снижает ее давление до рабочего, близкого к атмосферному, независимо от объема имеющегося газа, обеспечивает дозировку подачи газа на смеситель с четким переходом двигателя с одного режима работы на другой, автоматически прекращает подачу газа при остановке двигателя. Выполнен по двухступенчатой схеме.

Принцип работы (упрощенно) следующий. В редуктор подается жидкий газ. В полости первой ступени обеспечивается снижение его давления до 0,2 МПа. В полости второй ступени завершается переход в газообразное состояние и на выходе обеспечивается рабочее давление. Для компенсации тепловых потерь при испарении газа и подтверждения эффекта замерзания клапанов в редуктор параллельно движению охлаждающей жидкости в двигателе подается горячая жидкость, которая циркулирует в специальной полости испарителя, выполненной в виде теплообменника. Для дозировки выхода газа редуктор через вакуумную трубку и специальный штуцер соединяется с впускным коллектором двигателя или врезается в карбюратор за дроссельной заслонкой. Разрежение в нем управляет степенью открытия клапана второй ступени. Специальное устройство обеспечивает стабильную подачу газа через так называемый “протекающий” клапан второй ступени при холостых оборотах двигателя. Оно имеет регулировочный винт, позволяющий устанавливать обороты холостого хода. Пружины диафрагм и клапанов редуктора отрегулированы таким образом, что при остановке двигателя подача газа к карбюратору прекращается.

При пуске двигателя для надежной подачи количества газа на редукторе устанавливается электромагнитное пусковое устройство, которое позволяет кратковременно подать на вход в карбюратор нужное количество газа.

В нижней части редуктора имеются дренажная резьбовая пробка или краник, через который при неработающем горячем двигателе каждые 5—10 тыс. км пробега следует сливать накапливающийся в редукторе конденсат маслянистых фракций газа и влаги.

Корпус 10 представляет собой литую конструкцию, выполненную из алюминиевого сплава. Он состоит из следующих полостей: А — полость испарителя; Б — полость первой ступени; В — полость второй ступени; Г — полость разгрузочного устройства; Д и Е — полости атмосферного давления; Ж — полость холостого хода. Сзади и спереди на корпусе имеются крышки 8 и 11, сообщающиеся с атмосферой.

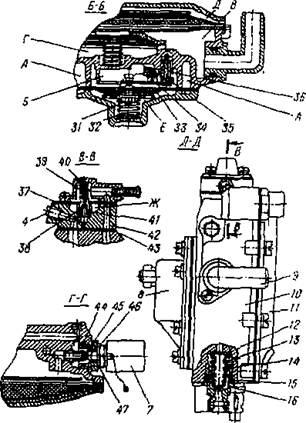

Редуктор-испаритель Новогрудского завода газобаллонной аппаратуры: 1 - входной газовый штуцер; 2, 18 -патрубки ввода и вывода охлаждающей жидкости; 3 - винт регулировки давления во второй ступени; 4 - регулировочный винт системы холостого хода; 5 - крышка вакуумного устройства; 6 - вакуумный штуцер; 7 - электромагнитный клапан; 8 - задняя крышка; 9 - выходной патрубок; 10 - корпус редуктора; 11 - передняя крышка; 12 - уплотнительное резиновое кольцо; 13 - пружина фильтра газа; 14 - цилиндр с отверстиями в боковых стенках; 15 - уплотнительное резиновое кольцо; 16 - сетчатый газовый фильтр; 17 - перепускной клапан (слив отстоя); 19 - пружина разгрузочного устройства; 20 - разгрузочное кольцо; 21 - предохранительный щиток; 22 - диафрагма разгрузочного устройства; 23 - диафрагма второй ступени; 24 - рычаг клапана второй ступени; 25 - втулка регулировочного винта; 26 - уплотнительное кольцо; 27 - упор; 28 - регулировочная пружина второй ступени; 29 - клапан второй ступени; 30 - седло клапана второй ступени; 31 - пружина первой ступени; 32, 40 - регулировочные шайбы; 33 - диафрагма первой ступени; 34 - рычаг клапана первой ступени; 35 - клапан первой ступени; 36 - седло клапана; 37 - верхняя прокладка; 38 - клапан холостого хода в сборе с диафрагмой; 39 - пружина клапана холостого хода; 41 - седло пускового клапана; 42 - корпус клапана холостого хода; 43 - нижняя прокладка; 44 - переходник; 45 - седло пускового клапана; 46 - клапан; 47 - прокладка; А - полость испарителя; Б - полость первой ступени; В - полость второй ступени; Г - полость разгрузочного устройства; Д, Е -полости атмосферного давления; Ж - полость холостого хода

В каждой ступени редуктора имеются регулировочные клапаны высокого 35 и низкого 29 давления. Плоские клапаны, изготовленные из алюминиевого сплава, имеют уплотнители из бензомаслостойкой резины. Седла клапанов выполнены из латунного сплава.

Редуцирующих ступеней две. Они предназначены для снижения давления газа, поступающего в редуктор на входе, до требуемого давления на выходе из него. Так, например, если давление газа на входе 1,6 МПа, то после редуцирования оно снижается до 0,2 МПа, приближаясь в конечном счете к атмосферному.
