Другой, не менее прагматической причиной такой разницы в уровне детализации описаний является относительная простота логики существу­ющих систем сигнализации, позволяющая их спецификациям уместить­ся в ограниченном объеме книги и быть легко понятыми читателем.

1.3. ЭВОЛЮЦИЯ ПРОТОКОЛОВ СИГНАЛИЗАЦИИ

Одним из основных факторов, оказывающих влияние на существование описанных выше тре

х классов систем сигнализации, является обусловленность взаимосвязью систем сигнализации, поддерживаемых той или иной АТС, с используемым в этой АТС принципом управления обслуживания вызовов.

Так исторически сложившиеся системы сигнализации первого класса очевидным образом ассоциируются с аналоговыми декадно-шаговыми станциями, реализующими принципы непосредственного управления. Эти станции состоят из отдельных ступеней искания, каждая из которых имеет свой собственный механизм управления и совмещает тем самым функции управления и коммутации. Упрощенное представление межстанционной сигнализации первого класса показано на рисунке 1.3. Для этих станций в процессе обслуживания вызова линейные и разговорные сигналы проходят один и тот же путь внутри станции, и они также проходят одинаковый путь вне станции по межстанционным соединительным линиям.

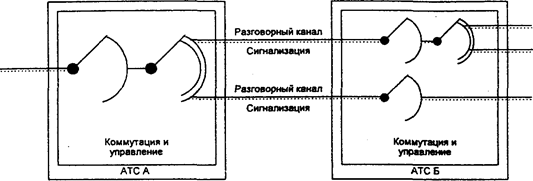

Рис. 1.3. Упрощенное представление способов сигнализации непосредственно по телефонному каналу

Передача сигналов по телефонным каналам (физическим цепям) постоянным током может осуществляться гальваническим, шлейфным или батарейным способом.

При батарейном способе сигналы передаются по проводам а, Ь или c с использованием станционных батарей АТС и земли в качестве обратного провода. Более подробно этот способ рассмотрен в главе 4.

При шлейфном способе в отличие от батарейного сигналы передаются в шлейфе без использования земли в качестве обратного провода, т.е. от станционной батареи одной станции. В этом случае возможная разность потенциалов заземлений на передачу сигналов не оказывает влияния. Состояния шлейфа постоянного тока в разговорной цепи обозначают передаваемую информацию. Использование шлейфной сигнализации на межстанционных соединительных линиях ограничено возможной дальностью передачи сигналов постоянным током, необходимостью «обхода» усилителей, не пропускающих импульсы постоянного тока, а также невозможностью работы по каналам систем передачи с частотным разделением каналов (ЧРК). Тем не менее, эти способы нашли применение на городских и сельских телефонных сетях.

Гальванический способ (рис. 1.4) характеризуется тем, что цепи передачи сигналов даже при наличии на линии трансформаторов имеют гальваническую связь. Данный способ передачи сигнализации нашел применение на сельских телефонных сетях при связи сельских АТС с ручными телефонными станциями системы ЦБ, а также для ручных станций системы МБ при связи с АТС, когда станции МБ не оборудованы источниками электропитания напряжением 24 В. Недостатком способа является то, что сигналы управления проходят по обоим проводам линии в одном направлении и поэтому оказывают значительное индуктивное влияние на соседние цепи.

Рис. 1.4. Передача сигналов гальваническим способом

На сельских телефонных сетях нашел применение индуктивный способ передачи сигналов для связи центральной станции с узловыми и оконечными АТС, а также для связи узловой станции с оконечными по физическим двухпроводным соединительным линиям. В качестве приемника индуктивных импульсов используется поляризованное еле. Положительной стороной индуктивного способа является возможность образования "искусственных (фантомных) цепей, что для сельских телефонных сетей ^$ отдельных случаях могло иметь определенное значение. - Сегодняшнее состояние местных телефонных сетей Российской Федерации позволяет автору не рассматривать более подробно шлейфный, гальванический и индуктивный способы сигнализации по физическим линиям. Последний способ будет все же упомянут в главе 7 для объяснения сигнализации по одному выделенному сигнальному каналу (1ВСК) индуктивным кодом. Что же касается батарейного способа сигнализации по трехпроводным соединительным линиям, то ему посвящена целиком глава 4 книги, что обусловлено все еще значительным использованием этой сигнализации на местных телефонных сетях Российской Федера­ции.

Следующий этап развития коммутационных станций показан на рисунке 1.5. Здесь уже отдельные ступени искания шаговых станций заменяются коммутационными блоками, а для установления соединений и разъединений вводятся специальные управляющие устройства (регистры и маркеры), отделенные от коммутационных приборов. Такая технология позволяет добиться большей гибкости в управлении вызовами и является более экономичной.

Система сигнализации второго класса - сигнализация по выделенному сигнальному каналу (ВСК) - обычно ассоциируется с этим классом станций. Сигнальная информация проходит по тому же пути, что и соответствующий разговор, но они разделены внутри станции. Это представлено на рисунке 1.5, где разговорные телефонные цепи (обозначенные сплошными линиями) организуются коммутационным блоком, а сигнальная информация (обозначенная пунктирными линиями) передается и принимается управляющими устройствами станции.

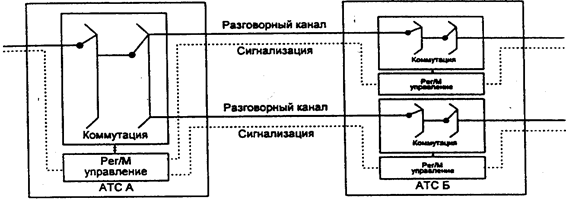

Рис. 1.5. Упрощенное представление сигнализации по выделенному сигнальному каналу (ВСК) с раздельными блоками коммутации и управления

Появление этого поколения коммутационных станций вызвало также более активное использование различных способов сигнализации переменным током. Все они базируются на сигнала» различной частоты: либо в той же полосе частот, что и разговорные сигналы (от 300 до 3400 Гц), либо в более низкой (менее 300 Гц), либо в более высокой (более 3400 Гц) полосе частот. На рисунке 1.6 показано это распределение полос частот.

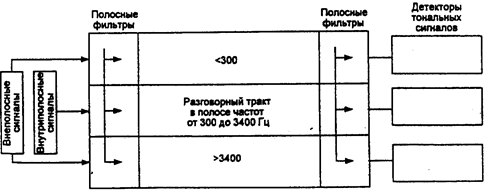

Рис. 1.6. Распределение внутри- и внеполосной сигнализации токами тональных частот

Внутриполосная сигнализация предусматривает передачу сигнальной информации по тому разговорному каналу, к которому эта информация относится. Передача сигнальной информации достигается генерацией одного или нескольких тональных сигналов и передачей их по соответствующему разговорному каналу. На другом конце содержание информации анализируется с помощью тонального приемника.

В межстанционных трактах передачи эти сигналы обрабатываются точно так же, как обычная речь - для обработки сигнала используются усилители разговорного тракта, что приводит к гораздо большей дальности использования сигнализации, чем это возможно в системах сигнализации с постоянным током.

Системы внутриполосной частотной сигнализации могут использоваться как для линейной, так и для регистровой сигнализации, причем для регистровой сигнализации более эффективно применение специальной разновидности сигнализации токами тональной частоты - так называемых многочастотных систем сигнализации, рассмотренных в данном разделе несколько позже и описанных в их специфических российских вариантах в главе 6.
