Организация и выполнение электротехнических работ

Описание

Э 203-О.

Обеспечивает удаление нагара и других загрязнений при помощи пескоструйной очистки и продувки сжатым воздухом. Для очистки применяется формовочный песок с размером зерна 0,14-0,18 мм. Подключается к сети сжатого воздуха.

Э 203-П

- прибор для проверки искровых свечей зажигани

я. Позволяет проводить испытания свечи на герметичность и на бесперебойность искрообразования при заданном давлении в испытательной камере. Давление создается ручным насосом, а искрообразование инициируется встроенным источником высокого напряжения. Для удобства пользования на панели прибора имеется таблица значений испытательного давления в зависимости от зазора между электродами свечи.

В комплект входят комбинированный щуп от 0,6 до 1 мм через 0,1 мм и специальный ключ для регулировки искрового промежутка свечей.

Технические характеристики

Длина 350 и 215 мм

Ширина 260 и 176 мм

Высота 105 и 288 мм

Вес 4 кг

Напряжение сети 220, 50 В, Гц

Диапазон измерения 0-16 атм

Рабочее давление 4-8 бар

Расход воздуха 100 л/мин.

Производитель: Россия.

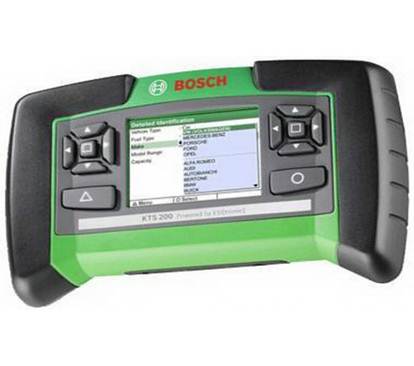

Автономный системный тестер со встроенным ISO-CAN-адаптером KTS 200

Описание

Системный тестер KTS 200 – портативный энергонезависимый сканер, работающий с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушкой безопасности и т.д.). Оборудован встроенным мультиплексором и ISO-CAN адаптером. Покрытие более 70 марок автомобилей, определяется программным продуктом ESI[tronic]. Прибор полностью готов к работе после деблокирования предустановленного программного обеспечения. Поставка программного обеспечения по абонементу, включающему ежеквартальные обновления, либо в виде бессрочно действующего пакета. Обновление загружается в несъемную память тестера через USB-разъем.

Особенностью интерфейса являются два варианта формата предоставления данных и функциональной навигации:

- систематизация по блокам управления;

- систематизация по типу сервисной операции, задействующей блоки управления (тормоза, двигатель, колеса и т.д.).

Это делает интерфейс понятным и простым для пользования не только высококвалифицированными диагностами, но и специалистами по сервисным операциям.

Тестер идеален для:

· экспресс-диагностики на приемке;

· операций техобслуживания (замена масла, сброс интервалов, адаптация и т.д.);

· работы в режиме выездной техпомощи;

· специализированного сервиса (шиномонтаж, кондиционеры, установка дополнительного оборудования);

· оценки автомобилей по системе trade-in в дилерских автосалонах.

Краткие технические данные:

Компьютер:

Встроенная система.

Индикатор:

3,5-дюймовый цветной ЖК-дисплей. VGA с разрешением 320x240 пикселей.

Управление:

Клавиатура с пятью клавишами выбора, продублирована для управления правшами и левшами. Две функциональные клавиши.

Корпус:

Пластмассовый корпус с резиновыми накладками.

Поддерживаемые протоколы для проведения диагностики:

ISO 9141-2, K/L-Lines Blinkcode SAE-J1850 VPW (GM.) SAE-J1850 PWM (Ford) CAN-ISO 11898 ISO 15765-4 OBD, Высокоскоростная, среднескоростная, низкоскоростная и однопроводная CAN.

Подключения:

Встроенная диагностика (OBD), USB, напряжение питания.

Источник питания:

Прикуриватель, диагностический разъем OBD или источник питания 100-240 В.

Языки:

Все 23 языка ESI[tronic].

Технические характеристики:

Длина 140 мм

Ширина 40 мм

Высота 220 мм

Вес 0,6 кг

Температурный диапазон 5-40 С.

Производитель: BOSCH (Германия).

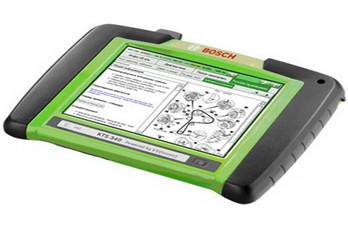

Мультимедийный системный тестер KTS 340

Описание

Мобильный системный тестер с предустановленным программным пакетом ESI[tronic].

Основные преимущества:

· ПО ESI[tronic] в составе модулей SD/SIS, M, TSB;

· Широчайшее покрытие (более 230 000 модификаций ТС);

· Компактность, мобильность и функциональность;

· Цветной сенсорный экран диагональю 8,4”;

· Прочный и удобный корпус с обрезиненными краями;

· Интуитивно понятное меню на русском языке;

· Прямой переход от диагностики к рекомендациям по ремонту и наоборот;

· Питание от аккумуляторов формата АА;

· Быстрая процедура идентификации ТС;

· Отличное соотношение цены и возможностей.

Базовый комплект KTS 340:

- системный тестер KTS 340;

- кабель диагностики OBD 3,0 м;

- адаптер UNI IV;

- блок питания с кабелем;

- USB кабель 1 м;

- измерительные кабели (красный, синий, желтый);

- общий кабель (черный);

- щупы, зажимы;

- стилус;

- SD-карта;

- чемодан;

- инструкция по эксплуатации;

- ESI[tronic] для KTS 340 (ПО).

Технические характеристики

Длина 67 мм

Ширина 214 мм

Высота 290 мм

Вес 2 кг

Напряжение сети ~230 В, = 12/24 В, 8 x NiMH акку В, Гц

Температурный диапозон 5-50 С.

Производитель: BOSCH (Германия).

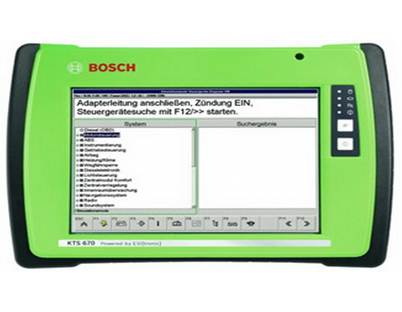

Мультимедийная мобильная диагностическая система KTS 670

Описание

KTS 670 – мультимедийная мобильная диагностическая система с превосходным экраном, возможностью установки в сеть, соответствующая всем требованиям текущего уровня развития программного обеспечения ESI[tronic]. Диагностическая система с комплектом программного обеспечения ESI[tronic] для мобильных/стационарных рабочих мест, все вспомогательные средства для диагностики, поиска ошибок и их устранения вплоть до заказных номеров запасных частей - в одном приборе.

Комплексное аппаратное средство, отвечающее всем требованиям современной автомобильной диагностики: ISO/SAE/CAN протоколы, мультиплексор, 2-канальный мультиметр, 2-канальный осциллоскоп.

Модульная структура .

· Оптимальное согласованное друг с другом сочетание HW/SW.

· Превосходное отображение информации с большим углом считывания.

· Интегрирована улучшенная измерительная техника KTS 570(встроенный Ibox).

· 2-канальное исполнение/управление мультиплексора - возможность реализовать комбинации диагностических интерфейсов (K/L контуры, SAE- и CAN-варианты).

· Возможность объединения в единую сеть с другими тестерами, используемыми СТО (LAN/WLAN).

· Мультимедийные возможности.

· Прочный пластиковый корпус из двух частей.

· Применима новая кабельная концепция „Easy Connect“.

Диагностическая и информационная платформа для ESI[tronic], включая возможности СAS[plus], обширный комплект аксессуаров и специальных комплектующих.

- Двухканальный мультиметр/осциллоскоп;

- Диагностика блоков управления;

- Гнездо для PC-карты, для, например, стандартной WLAN-/Modem-карты

LAN-разъем (10/100 Mbit);

- Два USB 2.0 -разъема (например, принтер/DVD-дисковод);

- Audio (Micro-In, Line-Out, наушники);
